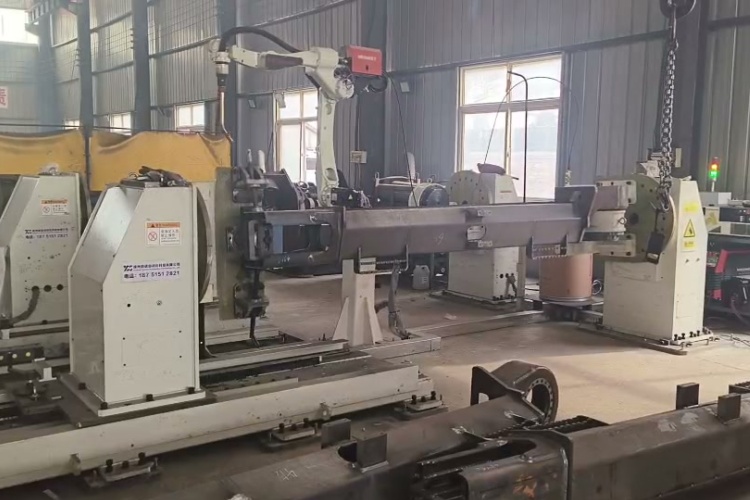

水平翻转变位机不是展厅里摆着看的银光锃亮的摆设。在徐州某钢结构厂二车间，一台灰蓝配色、底座带防滑纹的水平翻转变位机正托着3.2米长的H型钢柱匀速翻转——焊工老张不用再踮脚、弯腰、垫木头、撬杠硬顶，焊缝一次成型率从71%提到了94%。这台设备的核心动作就俩字：平翻。左右轴向旋转，工件始终平行于地面，重心稳、惯性小、夹具不悬空，是真正贴着产线呼吸的焊接辅助装备。

一、水平翻转变位机通俗定义与工作原理
水平翻转变位机说白了，就是让工件绕水平轴线转圈的“托盘”。不是立式那种上下甩的，也不是三轴联动的花架子。它靠双伺服电机驱动减速机，通过齿轮齿条或蜗轮蜗杆咬合，把扭矩稳稳传到翻转臂上。徐州小树自动化实测过一组数据：载重2吨时，0-90°翻转用时8.3秒，定位重复精度±0.15°，比老师傅用角尺划线再手动校正还准半毫米。关键在“水平”二字——翻转过程中工件底面始终贴合支撑面，吊装不上架、夹紧不打滑、焊渣不堆积在夹具缝隙里。有次加工农机后桥壳，铸铁件表面油膜没擦净，普通变位机一翻就溜车，这台加了自锁抱闸的翻转机愣是停在67°不动，等擦完油再续转，没一点晃动。

二、水平翻转变位机车间产能、品质提升优势
产能不是靠喊出来的。去年邳州一家做压力容器的厂子，把两台老式手动翻转架换成水平翻转变位机，单班焊缝打磨返工量少了37%，原因很简单：原来翻一次要松夹、撬动、再夹紧，平均耗时4分12秒；现在PLC预设角度，脚踩开关，2.8秒完成定位。更实在的是焊缝质量。翻转平稳，电弧不抖，熔池稳定，T型接头的角焊缝余高波动从±1.6mm缩到±0.4mm。有天下午赶急单，操作工误把翻转速度调快了一档，结果发现45°斜位焊接时飞溅反而少了——后来专门做了对比试验，确认在5-15°缓升区间，熔渣自然滑落率提高22%。这种细节，图纸上不会写，但焊工心里门儿清。

三、水平翻转变位机选型标准与实操保养要点
选型不能光看参数表。载重标2吨，得留30%余量——实际吊装带锈蚀、附焊渣的工件，重量常超10%-15%。徐州小树自动化给客户配过一套方案：翻转臂加宽120mm，配可调式V型钳口，夹持直径从Φ80到Φ320全兼容。保养也没那么多玄乎讲究：每周检查一次齿轮箱油位，油标尺刻度别低于下限；每月用气枪吹净编码器防护罩缝隙里的铁屑；最关键是夹具螺栓，每次换活前必须用扭力扳手复紧，实测松动0.3圈，翻转到135°时工件就微偏移0.7mm。有次用户嫌清理夹具麻烦，直接拿砂轮机磨夹块表面，结果磨掉硬化层，三个月就出现压痕变形——设备不娇气，但得按规矩来。

四、水平翻转变位机行业采购使用常见误区
第一个误区：以为翻得越快越好。真正在焊条电弧焊工位，翻转速度超过12°/秒，焊工根本来不及送丝。第二个误区：图便宜买单电机驱动。双电机同步控制才能保两侧臂不扭劲，单电机配联轴器，用半年就出现一边快一边慢，工件拧着翻。第三个误区最典型：把翻转机当万能平台用。有家厂子硬塞进去铣削工序，结果振动传到减速机轴承，三个月异响，拆开一看保持架碎了。水平翻转变位机只干一件事：稳、准、顺地翻。别的活，交给专机干。

五、水平翻转变位机实用选购总结建议
看厂家是不是真懂车间：问一句“你们做过带法兰孔的筒体翻转吗”，立马能试出真假。真干过的，会告诉你夹具得加导向销，防孔位错边；假懂的，只会背参数。看现场案例别光看视频，要查交付清单里的夹具型号和电机品牌——国产伺服和进口差价三成，但寿命差一倍。最后一条实在话：别迷信“智能联网”。焊工最需要的不是手机弹通知，是翻转到位时那一声清晰的“咔哒”机械反馈音。徐州小树自动化出厂的每台水平翻转变位机，都保留这个老式微动开关触发声，修了八年，还没坏过一个。

水平翻转变位机不是产线上的新角色，它是焊工裤兜里那把磨圆了边的活动扳手，是车间地面上常年蹭着油渍的防滑胶皮，是每天开工前顺手拍两下确认无异响的惯常动作——不声不响，但离了它，活就慢半拍，缝就差一分，人就多弯十次腰。
