旋转变位机数模：工厂老师傅拆开看，到底哪些参数真管用

旋转变位机数模不是图纸堆出来的漂亮模型，是焊工蹲在设备旁调夹具时反复比对的坐标系，是机器人示教前必须导入的旋转中心偏移值，也是徐州小树自动化去年给邳州某结构件厂做产线升级时，现场实测三次才定稿的那套STP+IGES双格式数据包。它不玄乎，但差0.1°定位偏差，翻转后焊缝就偏出2.3mm。

一、旋转变位机数模通俗定义与工作原理
旋转变位机数模，说白了就是把实体变位机“搬进电脑里”的数字孪生体。不是渲染图，不是概念动画，而是带真实运动学约束的三维模型——主轴回转中心、台面T型槽位置、法兰接口尺寸、极限摆角范围，全按实物1:1建模。我们见过太多客户拿着CAD草图来问“能不能配机器人”，结果发现数模里缺了减速机输出端法兰的键槽深度数据，导致末端执行器装不上。真正的旋转变位机数模，得能直接拖进RobotStudio或KUKA.Sim做干涉验证。去年在丰县一家农机配件厂，他们用旧版数模仿真时没加载重力补偿参数，结果实际吊装600kg箱体时，伺服电机过载报警频发，后来补全刚体动力学参数后才稳定下来。

二、旋转变位机数模车间产能、品质提升优势

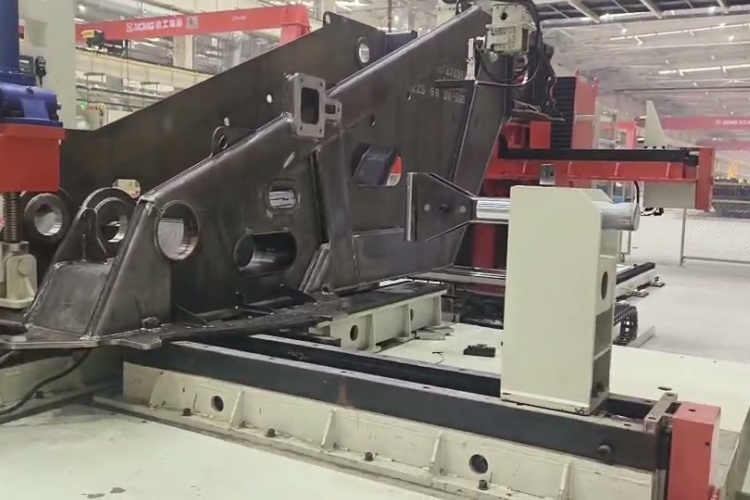

有数模和没数模，产线节奏差半拍。某专用车车架焊接线改用带完整数模的旋转变位机后，机器人路径规划时间从4.5小时压缩到1.2小时；更实在的是焊缝返修率下降17%——因为数模里精确标出了台面热变形量曲线，编程时自动补偿了0.15mm温漂。这里插一句：有人问“数模真能省工时？”答案是肯定的，但前提是数模本身得经得起现场折腾。徐州小树自动化交付的旋转变位机数模，都附带一份《实测校验记录表》，含空载/满载下的重复定位误差（实测≤±0.08°）、台面平面度（激光跟踪仪实测≤0.12mm/m²）等原始数据，不是只写个“符合国标”。

三、旋转变位机数模选型标准与实操保养要点
选型别光盯额定载荷。我们见过客户按800kg选型，结果焊件重心离回转中心超320mm，实际扭矩超限，三个月后谐波减速器异响。真正要核验的，是数模里的惯量矩阵参数，结合自己工件质心分布算动态负载。保养上，数模里标注的润滑点位置必须和实物一致——某次去新沂客户现场，发现厂家数模中油嘴坐标X向偏了5.2mm，工人凭经验盲打黄油枪，漏油进了编码器缝隙。现在徐州小树自动化交付的每套旋转变位机数模，都在装配体中标红了3处关键润滑节点，并附带二维码链接到实操短视频。

四、旋转变位机数模行业采购使用常见误区
误区一：以为“能打开就算有数模”。STL格式看着立体，但无拓扑关系，没法做运动仿真；误区二：默认数模含电气接口定义，其实90%的通用数模根本不带IO信号映射表；误区三：拿到数模就直接导入PLC，忘了核对单位制——有家客户用英寸版数模配国产伺服，脉冲当量算错，转速显示虚高32%。还有个隐蔽坑：部分厂商提供的旋转变位机数模，法兰螺栓孔位按理论值建模，但实际机加工留了0.05mm装配余量，数模没体现，导致快换工装板拧不紧。

五、旋转变位机数模实用选购总结建议
先问清楚数模用途：纯视觉引导？那就重点看台面纹理精度和反光特性建模；要联动机器人？必须确认DH参数表是否齐全；涉及多工位协同？得查数模里有没有预留气路/液压快换接口的装配基准。徐州小树自动化现在所有旋转变位机数模交付包，都包含三样硬货：①STEP AP214格式主模型（含PMI注释）②配套的XML格式运动学参数文件 ③该批次设备实测的5组关键点位激光跟踪报告扫描件。不吹“全生命周期管理”，就保一条：你拿去编程序、做仿真、配夹具，出问题我们带着三坐标机上门复测。

旋转变位机数模终究不是展柜里的工艺品，它是焊花飞溅时后台默默校准的坐标原点，是夜班师傅调完参数后屏幕上跳出来的绿色“OK”信号。数模越扎实，产线越少停机——这点，邳州厂那位干了28年焊接的老班长，摸着控制柜外壳说得很直白。
