焊接变位机结构设计不是图纸上几根线条的事。去年在徐州某钢结构厂实测，一台老式三轴变位机带3.2吨H型钢翻转时，底座螺栓孔周边焊缝连续三天出现微裂纹——这才逼着我们蹲现场拆了三台样机，把焊接变位机结构设计掰开揉碎看筋骨。结构没吃住力，再好的焊接工艺也白搭。

一、焊接变位机结构设计通俗定义与工作原理
说白了，焊接变位机结构设计就是给焊件“搭个稳当的台子”，让它能转、能翻、能停准、能扛住焊枪抖动和热变形。不是所有能转动的架子都叫合格的焊接变位机。比如徐州小树自动化出的L型双驱动翻转机，主轴用45调质钢加表面淬火，不是简单套个轴承座就完事。它得算清楚：翻转惯性力怎么传？焊渣掉进回转支承缝隙会不会卡死？地脚螺栓预紧力够不够压住0.8g振动？这些全在结构设计里埋着。有次测某厂自制单臂式，空载转速达标，但挂上2.6吨塔筒后，立柱根部出现0.07mm肉眼可见的周期性晃动——这就是结构刚度余量没留够，属于典型的焊接变位机机械结构缺陷。

二、焊接变位机结构设计车间产能、品质提升优势
结构稳了，产线节奏才真提得起来。邳州一家农机配件厂换装焊接变位机承重设计优化过的双工位平台后，原先需要两人扶正+三次吊装的支架焊接，现在单人操作、一次装夹完成四面焊。实测单件节拍从22分钟压到13分半，关键在结构对称性做得好——左右翻转重心偏移控制在±1.2mm内，伺服电机不用反复纠偏。更实在的是焊缝质量：同样用φ1.2药芯焊丝，旧设备焊缝余高波动±1.8mm，新结构因回转精度提升至±0.15°，余高稳定在±0.6mm。有人问：精度高真能少返工？拿他们Q345B法兰盘举例，月均返修片数从17块降到2块，结构不抖，电弧才不飘。

三、焊接变位机结构设计选型标准与实操保养要点

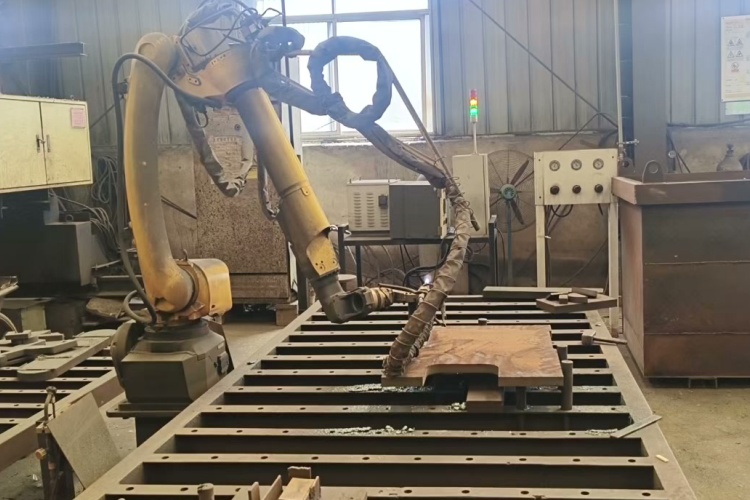

选型先看三处硬指标：主轴悬臂长度、最大偏心距、地基承载要求。某客户买过一台标称3吨的座式变位机，结果焊1.8吨减速机壳体时，尾座滑轨三个月磨出0.3mm深沟——查图纸发现其导轨截面模量比行业基准值低19%，属焊接变位机刚性校核没过关。保养上，徐州小树自动化售后师傅常提醒：别只盯润滑脂，要看回转支承齿圈啮合间隙。实测显示，间隙超0.12mm时，0.5°定位误差会放大到0.8°以上。还有个细节：所有带T型槽的工作台，槽口R角必须≥2.5mm，否则焊渣嵌进去清不干净，下次装夹就歪。

四、焊接变位机结构设计行业采购使用常见误区
最典型是把“能转”当“能用”。见过把机床旋转工作台改造成变位机的，结构没考虑焊接烟尘腐蚀，半年后蜗轮箱进灰卡死；也有迷信“大品牌标配”，结果进口液压马达配国产铸铁箱体，热胀系数差导致密封圈三个月全漏油。另一个隐形坑：宣称“模块化设计”，实际只是把翻转轴和回转轴拼在一起，中间过渡板薄了3mm，长期满负荷运行后产生0.04°/h的累积角度漂移。这些都不是参数表能写的，得拆开看焊缝走向、看筋板厚度分布、看应力集中区有没有倒角过渡。

五、焊接变位机结构设计实用选购总结建议

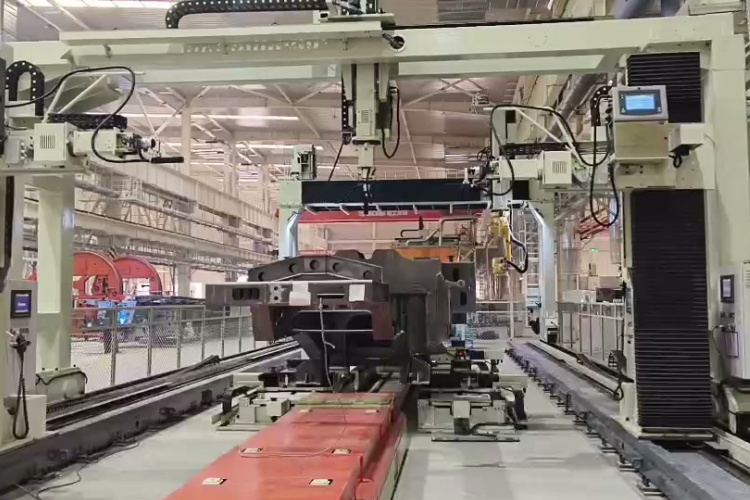

别光听功率和转矩，重点摸三处：主轴法兰盘厚度（≥45mm为宜）、底座加强筋是否贯通（断续筋慎选）、电缆拖链固定点是否独立于运动部件。去年帮睢宁一家专用车厂选型，最终定下带双层腹板的龙门式结构，虽然贵八千，但试焊200件后，焊枪轨迹重复性误差始终≤0.09mm。他们反馈：“以前调一次零点要半小时，现在开机自校准两分钟完事。”说到底，焊接变位机结构设计不是越复杂越好，而是让力流走对路、让热变形有去处、让焊渣有出口——结构想得细，工人干活才不添堵。

焊接变位机结构设计最终落在焊工手套沾的那层油渍里，落在地坑边缘被磨平的防滑纹上，落在凌晨三点仍稳停在-15.3°的翻转角度上。它不声不响，但每一道焊缝的成型质量，都在替结构设计说话。
