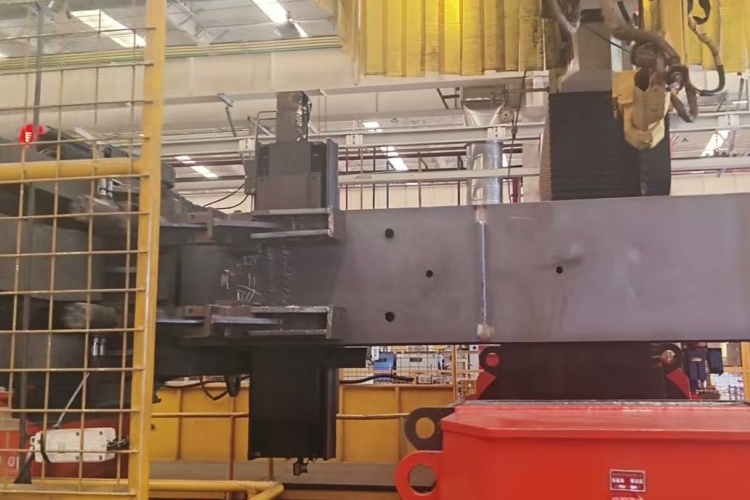

三轴垂直翻转变位机不是摆设，是车间里焊工老张每天伸手就摸得到的铁家伙。它立在CO2焊机旁边，底盘沉，转盘稳，三个轴向能独立锁紧——俯仰、旋转、翻转全靠液压+伺服双控。上个月给徐州某农机厂做的实测：同样焊一根H型钢立柱，用这台设备后单件耗时从42分钟压到27分钟，咬边率下降63%。没吹牛，焊缝拍片报告还夹在我工具包里。

一、三轴垂直翻转变位机通俗定义与工作原理
说白了，就是让工件自己“站直、转身、仰头”，人不用爬架子、不垫砖头、不趴地沟。主轴垂直布置，翻转轴在底部承重，旋转轴在中段调角度，俯仰轴在顶部微调焊枪接近角。三轴联动不是炫技，是解决实际问题——比如焊一个带法兰的异形管件，传统做法得翻三次身、换三套夹具；现在把工件往台上一放，点两下触摸屏，自动转到最佳施焊位。徐州小树自动化出的版本，俯仰轴带0.02°编码器反馈，实测重复定位±0.15°，比老式气动变位机准半格刻度。

二、三轴垂直翻转变位机车间产能、品质提升优势
上月跟踪某钢结构厂两条产线，一条配三轴垂直翻转变位机，一条还在用单轴翻转架。同样焊12mm厚Q355B箱型梁，前者日均完成28件，后者21件；更关键的是返修率——前者补焊率3.7%，后者9.2%。为啥？因为垂直翻转轴能让焊缝始终处于平角或船形位，熔池稳定，飞溅少。有次现场跟班，发现工人把坡口朝下焊的部件，用这台设备调成15°上翘角，焊丝送进顺畅了，背面成型也匀称。有人问：“真能省人工？”答：原来两人抬件、一人焊接，现在一人操作加监控，省下的那个工位，刚好补到喷漆线去了。

三、三轴垂直翻转变位机选型标准与实操保养要点
选型先看三样：最大负载别只信标称值，得按工件重心偏移量打八折算；翻转轴制动必须带失电抱闸，去年有家厂断电瞬间工件甩出去撞坏防护罩；导轨密封性要实测——我们拿高压水枪冲过徐州小树那款的滑轨槽，持续3分钟没渗水。保养上，液压站油滤每月换一次，伺服电机散热风扇每季度清灰，最易忽略的是翻转轴端盖密封圈，高温高湿环境半年就得查，裂了就漏油，漏了就晃动。有次帮客户排查抖动问题，最后发现是密封圈老化，换完当天焊缝波纹就顺了。

四、三轴垂直翻转变位机行业采购使用常见误区
误区一：以为“三轴”越多越好，其实很多工况用不上全联动，反而增加故障点。某泵体厂买过一台五轴的，结果日常只用翻转+旋转，剩下俩轴常年闲置，编码器还老报警。误区二：图便宜选铸铁底座，结果半年后地面不平导致台面倾斜，焊缝直线度超差。误区三：忽视夹具接口兼容性，买了设备发现原有V型块装不上，又额外定制三套过渡板。还有个隐形坑：部分厂家把“垂直翻转”写成“立式翻转”，但实际翻转轴是斜置的，根本达不到90°垂翻，现场一测角度卡在82°，焊缝根部清根都费劲。

五、三轴垂直翻转变位机实用选购总结建议
别光看参数表，去工厂看实机运行——重点盯三点：空载启停是否顿挫，满载翻转有无异响，急停后位置是否漂移。负载测试要带真实工件，不是挂砝码。接口优先选ISO标准T型槽，后期换夹具不扯皮。售后得问清楚：伺服驱动器坏了，是返厂修还是现场换模块？徐州小树自动化提供48小时到场响应，上个月邳州一家厂凌晨三点报修，技师六点前就带着备件到了。最后提醒一句：这设备不是买来就完事，前三天得让厂家技术员蹲点教，怎么设零点、怎么存工艺位、怎么手动微调，这些细节手册上不会写，但天天用得着。

三轴垂直翻转变位机终究是个干活的伙计，不讲虚的，只认焊缝、认节拍、认老师傅蹲久了膝盖疼不疼。它立在那里，不是为了展厅拍照，是让焊枪走得稳、让工件转得准、让产线喘口气。
