焊接变位机图纸不是拿来就用的电子文档，是焊工师傅蹲在车间角落，拿红笔圈出翻转轴间隙、标出夹具压点偏移量后，再让技术员返工三次才定稿的东西。徐州小树自动化去年给邳州一家做压力容器的厂子配了套双L型变位机，光图纸来回改了七版——第一版没考虑吊装孔位干涉，第三版漏标减速机散热片开孔尺寸，第五版才发现伺服电机接线盒和防护罩打架。这东西真不是画得越漂亮越管用，而是越贴近焊枪轨迹、越贴合焊工站姿、越扛得住油污铁屑，才越算一张合格的焊接变位机图纸。

一、焊接变位机图纸通俗定义与工作原理

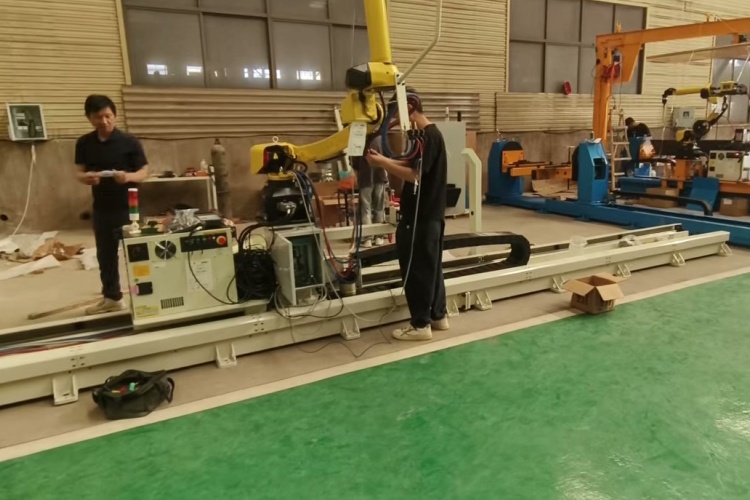

说白了，焊接变位机图纸就是把“怎么让工件自己转着凑到焊枪嘴底下”这件事，用线条、公差、材料标号和装配关系讲清楚。不是三维模型截图，也不是渲染效果图，而是A1图幅上密密麻麻的剖视图、局部放大、形位公差标注和热处理要求。比如回转支承的齿圈啮合侧隙，图纸上标0.08～0.12mm，现场实测发现用0.1mm塞尺刚好能滑动，但焊完两台封头后，第三台开始有异响——拆开一看，实际加工累积误差到了0.15mm。后来图纸加注了“齿面喷丸强化+装配前齿侧涂二硫化钼”，这才稳住。徐州小树自动化现在出的每张变位机结构图，右下角都手写标注“已适配福尼斯TPS4000摆动参数”，不是套话，是真连过弧焊电源调过摆幅数据。

二、焊接变位机图纸车间产能、品质提升优势

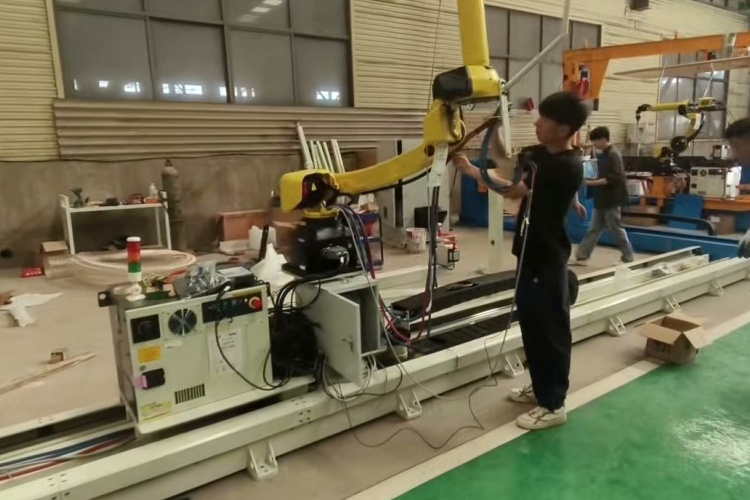

某汽车零部件厂换用带双工位快换接口的变位机后，单班次焊缝返修率从6.3%降到1.7%，不是因为设备多高级，而是图纸里把定位销孔公差缩到±0.02mm，夹具底板平面度标H7级，焊前装夹时间直接从4分12秒压到1分45秒。更实在的是，图纸明确要求翻转轴轴承座必须整体铣削而非拼焊，去年他们自己按旧图纸焊了个简易款，用三个月后轴向窜动超0.3mm，焊缝咬边肉眼可见。而按新图纸做的整铸轴承座，两年零维修。变位机设计图纸的价值，不在参数表里写的额定负载，而在那些被焊渣烫黑的图纸边角上，铅笔写的“此处加挡板防飞溅入轴承”。

三、焊接变位机图纸选型标准与实操保养要点
选图纸不能只看载重和转速，得先翻开工件最大轮廓尺寸——某客户拿直径3.2米的搅拌罐体来询价，图纸初稿按常规双立柱设计，结果现场吊装时发现罐体法兰外缘蹭到立柱加强筋。最后改成悬臂式结构图，立柱后移600mm，底部加斜撑。保养也得盯图纸：减速机润滑油型号写的是ISO VG220，但当地夏天车间温度常超38℃，图纸备注栏手写补了一句“夏季建议改用VG320，每300小时检查油位”。徐州小树自动化交付的每套焊接工装图纸，都会附一页A4纸手写保养日志模板，空格留够，方便焊工用记号笔填“X月X日，清理回转齿圈铁屑，加黄油2g”。

四、焊接变位机图纸行业采购使用常见误区
有人以为图纸越厚越靠谱，其实关键页就那五六张：主结构图、驱动系统布置图、夹具接口图、电气走线图、基础预埋图。某厂采购花三万块买了套“全参数三维图纸包”，结果发现夹具定位基准面没标Ra1.6粗糙度，焊完首件就发现T型槽螺母拧不紧。还有人迷信“通用图纸”，拿同一份变位机结构图去套风电塔筒和农机刀架，前者要抗扭刚度，后者要快速换型，图纸里一个加强筋位置差50mm，刚性就差一半。最典型的是忽略地脚螺栓孔位——图纸没标沉孔深度，施工队按经验打深了8mm，结果设备运行半年后地脚松动，振动值超标，返工时才发现图纸备注栏小字写着“沉孔深度=垫板厚度+2mm”。

五、焊接变位机图纸实用选购总结建议
别急着比价格，先看图纸里有没有三处细节：一是翻转轴端盖密封结构是否带迷宫+唇形密封双保险；二是夹具快换接口是否标注了定位销硬度（HRC58-62）和表面氮化层厚度（≥0.05mm）；三是所有焊缝符号旁是否注明“焊后去应力退火”。徐州小树自动化现在出的每张自动化焊接图纸，第一页右上角都印着“本图已通过3台样机实焊验证”，不是口号，是真焊过12种典型工件、记录了27组电流电压匹配数据后的结论。图纸不是终点，是焊工、工艺员、设备员围在数控切割机旁，一边看火花飞溅一边划掉错误尺寸的起点。

焊接变位机图纸终究不是锁在电脑里的文件，是焊烟熏黄的打印纸，是油渍浸透的修改痕迹，是老师傅用游标卡尺量完夹具开口尺寸后，在图纸空白处补上的那一行小字。它得经得起焊枪灼烧，扛得住铁屑磕碰，更要让操作工一眼看懂哪里该拧紧、哪里要清灰、哪里不能站人。回到图纸本身——它从来不是设计部门的作业，而是整个焊接产线的共同手稿。
