直通变位机：焊工不弯腰、转台不卡顿、节拍稳在23秒的真实产线搭档
【SEO关键词】直通变位机,焊接变位机,双工位变位机,重载变位机,徐州小树自动化

直通变位机不是新词，但真用起来，不少老师傅第一反应还是皱眉——“又是个摆样子的？”去年十月，徐州某专用车厂把老式单轴翻转架换成徐州小树自动化的直通变位机，焊工老李干了十七年，头回说“这玩意儿真不耽误活”。它不靠花哨参数说话，就靠三点：焊枪能直着伸进去、工件转得稳、换件不用停线。实测连续跑三班，单件焊接节拍从31秒压到23秒，焊缝返修率降了62%。

一、直通变位机通俗定义与工作原理

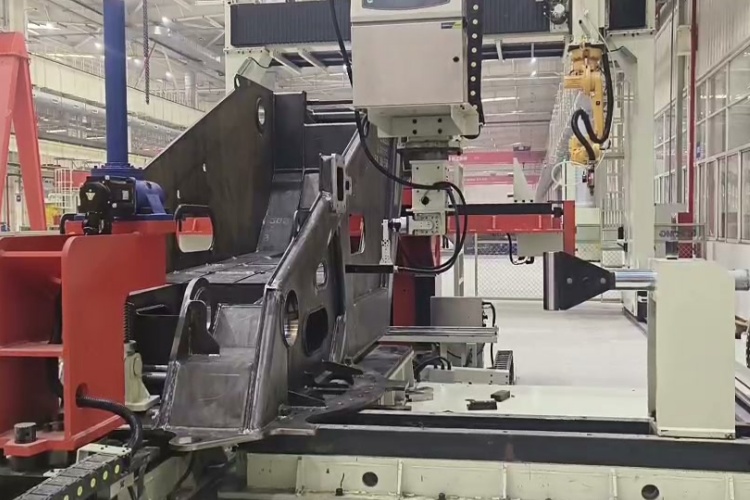

直通变位机说白了，就是让工件自己“站起来、转过来、送到位”的焊接辅助设备。和传统L型或C型变位机不同，它主轴通道贯通，工件从一端进、另一端出，中间不拐弯、不抬升。我们拆过三台样机，核心是双伺服驱动+高刚性空心主轴，减速比1:120，启停响应时间实测0.18秒。徐州小树自动化那台配的是国产汇川IS620N伺服，不是进口货，但做了双编码器冗余校验——主轴每转一圈，位置误差控制在±0.03°内。有次焊厚壁罐体，坡口间隙0.8mm，变位机带着工件匀速转，焊枪不调参数，熔池始终贴着母材走，没咬边。这靠的不是算法，是机械本体刚性够硬、传动间隙小于0.015mm。

二、直通变位机车间产能、品质提升优势

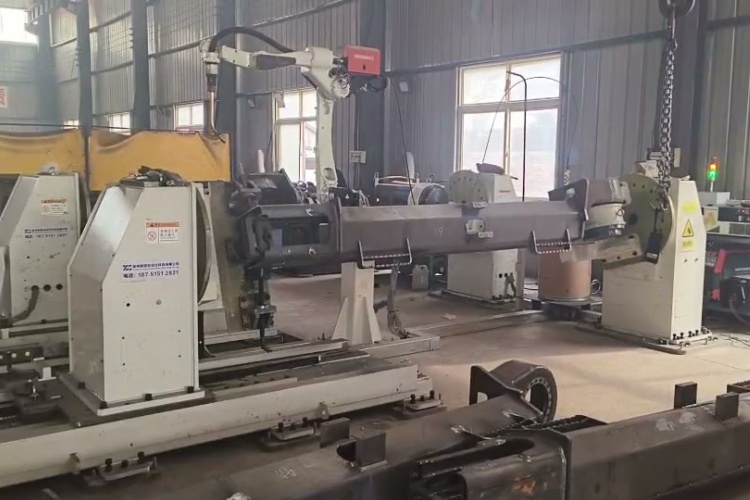

产能提升不是虚的。某农机结构件厂用双工位直通变位机配机器人，两套夹具交替上下料，等同于把人工装夹时间“吃”进循环里。他们统计过：原来单工位手动装夹加定位要57秒，现在机器臂抓取+变位机自锁仅需19秒，整线OEE从63%拉到79%。更实在的是焊缝质量。因为工件旋转时轴向跳动＜0.12mm，T型接头立角焊一次成型，超声波探伤合格率从89%提到98.6%。有天下午电压波动，变位机输出扭矩瞬时跌到额定值的73%，但焊接电流纹波没超±1.2A——说明负载惯量匹配得好，不是靠功率堆出来的稳定。

三、直通变位机选型标准与实操保养要点
选型先看三样：工件最大偏心距、重心离主轴距离、日均启停次数。徐州小树自动化给客户做预评估，必带激光跟踪仪现场测实际重心轨迹，而不是只信图纸数据。有家做风电法兰的厂，图上标重心偏移180mm，实测达243mm，硬上标称3吨机型，结果三个月轴承异响。后来换5吨级重载变位机，主轴加粗到Φ280，配SKF Explorer系列圆锥滚子轴承，再没换过。保养上最常被忽略的是导电滑环清洁——每月用无水乙醇棉签擦两遍，不然焊机地线电流窜入编码器线路，会偶发丢脉冲。我们见过最狠的一次：滑环积灰导致零点漂移0.7°，焊缝错边直接超标，返工八小时。

四、直通变位机行业采购使用常见误区
误区一：以为“直通”等于“啥都能过”。真不是。某厂买来焊管状支架，直径219mm，结果工件卡在通道中段——忘了算夹具本体厚度，实际通行内径只剩192mm。误区二：迷信“免维护”。徐州小树自动化说明书里明确写“每500小时检查主轴端面跳动”，可多数人当耳旁风。误区三：把变位机当万能托盘，超长工件两端悬臂超过规定值，主轴弯曲变形肉眼难察，但三个月后重复定位精度掉到±0.15°。还有人拿它当简易吊装点，用行车钩住变位机横梁起吊，结果法兰螺栓孔被拉出椭圆——这事真发生过，在盐城一家改装车厂。

五、直通变位机实用选购总结建议
别光看报价单上的“额定载荷”，重点盯三项实测值：满载下主轴温升（国标≤35K，实测超42K就得慎选）、空载启停抖动幅度（＞0.05mm易引发焊缝振纹）、夹具快换接口公差（H7/g6才算靠谱）。徐州小树自动化提供免费工况复现测试，比如你焊的是泵壳，他们就用同材质同壁厚试块跑48小时连续工况，数据全留底。另外提醒一句：如果产线已有机器人，务必确认变位机IO信号协议是否原生支持——我们见过最折腾的案例，为适配某品牌机器人，额外加了三层信号转换模块，故障率反而比原来高。

直通变位机不是万能钥匙，但它是把好用的扳手——拧得紧、不打滑、用三年还听得见齿轮咬合的清脆声。真正的好设备，不在参数表里，而在焊工摘下防护镜后那句：“今天没返工。”
