一、产品总述

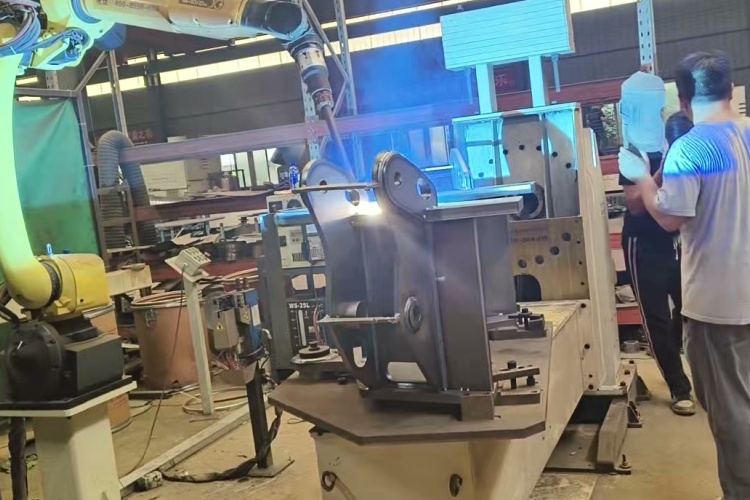

机器人 + 头尾架焊接系统是一类专为中大型回转类及箱体类工件设计的自动化焊接核心配套工装。它不是独立焊接设备，而是焊接机器人产线中不可或缺的工艺执行单元，承担工件姿态调整与精确定位功能。在传统手工焊或半自动焊升级为机器人焊接过程中，该系统有效弥补了机器人本体作业范围受限、焊缝可达性不足等现实短板，广泛应用于产线改造、智能车间建设及批量稳定生产场景，是实现“焊得全、焊得稳、焊得准”的基础保障。

二、产品核心作用
工厂现场常见焊接痛点如筒体环缝仰焊困难、箱体内部角焊缝无法覆盖、异形件多面焊需反复吊装、人工翻转耗时费力且易损伤工件等，均可通过机器人 + 头尾架焊接系统实质性缓解。系统支持工件自动翻转、连续回转、精准升降、多角度对位及零点锁紧，使焊枪始终处于最优焊接姿态，显著减少焊接死角，提升熔深一致性与焊缝成型质量；同时降低操作人员登高、搬运、重复定位等高强度劳动，从源头提升作业安全性与过程稳定性。

三、主流产品分类
按结构形式分为立式、卧式、倾斜式；按轴数配置分为单轴（仅回转）、双轴（回转+升降）、三轴（回转+升降+倾翻）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架机型分为标准头尾架、双驱同步头尾架、带导电功能头尾架；按工件专用性分为筒体专用型、罐体适配型、风电法兰型、箱体支撑型等。

四、整机结构与工作原理
系统由刚性机架、高承载回转支承、精密传动系统（含减速机与联轴器）、机械/气动锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，通过PLC预设程序控制各轴动作节拍，与焊接机器人IO信号实时交互；支持伺服电机同步联动，实现机器人外部轴协同；可接入离线编程系统，提前模拟工件翻转路径；部分机型与滚轮架集成设计，兼顾长筒体轴向进给与周向旋转双重功能。

五、产品核心优势
结构采用厚壁矩形管焊接框架，抗扭刚性强；回转支承与传动链经重载验证，运行平稳无抖动；重复定位精度达±0.1°以内；模块化接口设计，兼容主流品牌机器人及多种夹具快换系统；关键部件防护等级IP54以上，适应粉尘、焊烟、油污等典型车间环境；平均无故障运行时间超8000小时，维护节点明确，长期服役稳定性高；已成功接入多条无人值守焊接产线，满足智能工厂数据采集与远程监控要求。

六、适用行业与适配工件
广泛服务于工程机械主机厂、压力容器制造企业、钢结构桥梁加工厂、汽车底盘及副车架供应商、风电塔筒与轴承座生产企业、食品医药罐体制造商、以及通用五金结构件加工单位。适配工件涵盖直径Φ300mm–Φ3000mm级筒体、法兰盘、环焊件、H型钢箱体、LNG储罐封头、泵体壳体、异形支架等常规及非标结构件。

七、配套搭配设备
可与六轴焊接机器人、龙门式焊接操作机、主动/被动滚轮架、MIG/MAG自动焊机、激光跟踪传感器、专用液压夹具等协同使用。既可作为单站柔性工位独立运行，也支持嵌入MES系统，与上料机械手、变位输送线、焊缝检测单元集成，构建全流程自动化焊接工作站。

八、科学选型要点
选型应综合评估工件最大负载与重心偏移量、所需最小回转半径与最大通孔尺寸、工艺要求的翻转角度范围（如0–90°倾翻或±180°全回转）、升降行程需求、现场地基承重能力、与现有机器人品牌通信协议匹配性，以及是否需集成导电、水冷、编码器反馈等功能模块，避免“大马拉小车”或“小马拉大车”。

九、日常维保注意事项
建议每500小时检查回转支承润滑脂填充状态并补注；每2000小时对减速机进行油品更换；定期清洁锁紧楔块与导电铜排接触面，防止氧化导致电阻升高；检查线路护套完整性，避免焊渣灼伤；季度性校验零点位置与角度编码器精度；机架表面定期除锈补漆，尤其潮湿环境下的底座连接部位。

立足制造本质，赋能焊接升级。机器人 + 头尾架焊接系统不追求参数堆砌，而专注解决真实产线中的“焊不到、焊不稳、焊不准”难题。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与落地适配，助力更多企业迈入高效、安全、可持续的智能焊接实践。
