一、产品总述

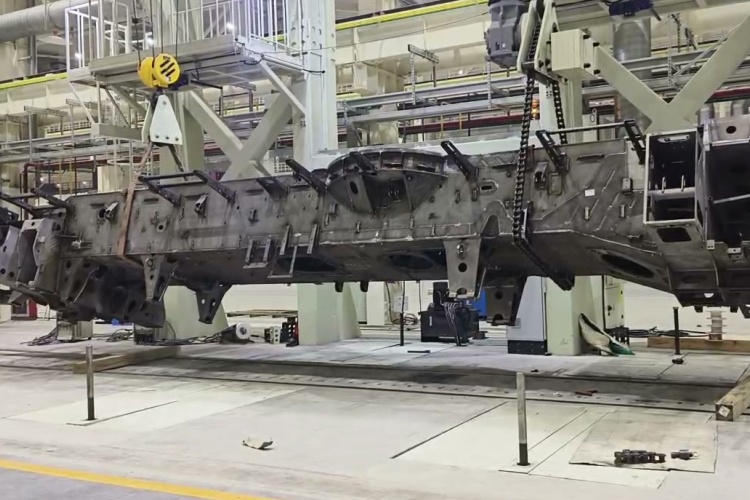

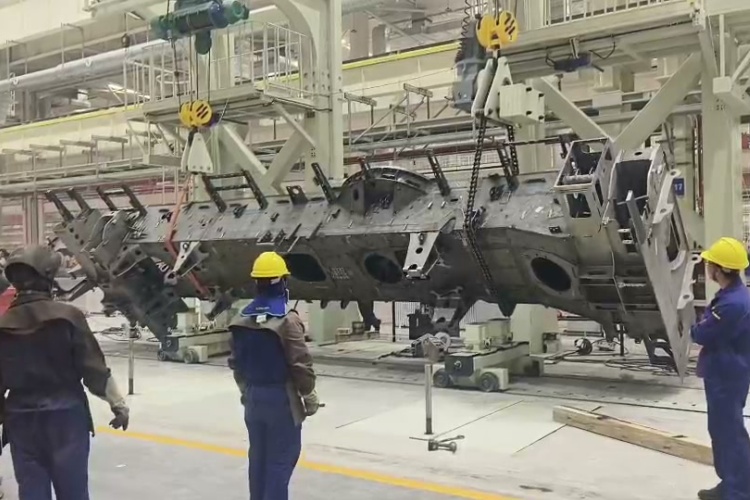

倒挂式焊接机器人是焊接自动化生产线中关键的工艺辅助装备，属于专用型焊接变位机范畴。其核心功能在于将工件以倒置姿态悬挂在设备下方，通过精密机械运动实现空间姿态调整，为焊接机器人或自动焊枪提供最优可达性与稳定作业基准。在传统手工焊、半自动焊向全自动焊接升级过程中，该设备承担着“工件动态定位中枢”的角色，广泛应用于批量、多品种、中大型结构件的连续化焊接产线改造，是提升焊接一致性、释放人工、保障工艺复现性的基础支撑。

二、产品核心作用
工厂实际焊接中常面临仰焊困难、焊缝背面成形差、复杂结构内部死角无法触及、人工翻转工件效率低且易损伤工件等痛点。倒挂式焊接机器人通过集成自动翻转、回转、升降及多角度对位功能，使工件始终处于最佳焊接姿态——焊缝朝上或近水平，显著改善熔池流动性与焊道成型质量；同时减少人工干预频次，降低高处作业与重物搬运风险，切实提升焊接一次合格率与单元产出效率。

三、主流产品分类
按结构形式分为单臂式、双臂式、龙门框架式；按轴数配置分为单轴（仅回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）；按驱动方式分为伺服电机驱动、液压驱动、步进电机驱动；按头尾架布局分为头尾架同步式、单头驱动尾架从动式、无尾架自支撑式；按工件适配性分为筒体专用型、箱体夹持型、异形结构通用型。

四、整机结构与工作原理
设备由高强度机架、高精度回转支承、伺服减速传动系统、机械/气动锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收来自焊接机器人或上位系统的指令，通过伺服轴协同动作完成工件姿态调整；支持与机器人外部轴联动控制，可接入离线编程系统实现焊缝路径与变位节拍同步；部分机型集成滚轮架功能，实现筒类工件连续旋转焊接。

五、产品核心优势
结构刚性强、重心低、抗倾覆性能优；运行平稳无抖动，重复定位精度达±0.1°以内；兼容主流品牌焊接机器人及各类焊机接口；模块化设计便于现场安装与后期扩展；关键部件防护等级高，适应粉尘、油雾、焊渣等典型车间环境；平均无故障运行时间长，维护节点明确，长期服役稳定性好；具备接入MES/SCADA系统的通信接口，适配智能焊接产线建设需求。

六、适用行业与适配工件
广泛服务于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及支架零部件、风电塔筒与轮毂、食品医药罐体、化工储运容器、五金结构件加工等行业。适配工件涵盖直径300mm–3500mm的各类筒体、法兰盘、环焊缝结构件、矩形/梯形箱体、带筋板异形构件及局部曲面焊接件。

七、配套搭配设备
可独立作为变位工装使用，亦能与弧焊机器人、等离子/MIG/TIG自动焊机、焊接操作机、主动式滚轮架、专用液压夹具等协同集成，构成柔性化焊接工作站或全自动焊接产线，满足从单工序提质到整线智能化升级的不同阶段需求。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（0–360°或限位区间）、升降行程要求、通孔或夹持部位尺寸、是否需多轴联动、与现有机器人品牌及控制系统协议兼容性，以及现场地面承重、空间净高、电源气源条件等实际工况因素。

九、日常维保注意事项
定期检查减速机润滑油质与液位，每500小时补注或更换；每月清洁并润滑回转支承密封圈与齿面；每季度校验锁紧机构夹紧力与响应时间；检查导电铜带连接状态与磨损程度；对裸露金属结构进行防锈处理；线路穿管保护完好，避免焊渣飞溅与机械刮擦。

立足焊接工艺本质，回归制造现场需求。倒挂式焊接机器人不是概念堆砌的智能噱头，而是经千百次焊缝验证的可靠工装。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、稳定逻辑与务实服务，助力企业一步一个脚印迈向高效、安全、可持续的智能制造实践。
