一、产品总述
门式框架焊接机器人是一种专为中大型结构件焊接作业设计的高刚性、可编程定位工装系统，属于焊接自动化生产线中的核心配套设备。它不直接执行焊接动作，而是通过精准的空间姿态调整，为焊接机器人或焊接操作机提供稳定、可控、可重复的工件支撑与动态定位平台。在传统手工焊向自动化升级过程中，该设备承担着“让焊枪够得着、焊得稳、焊得准”的基础支撑角色，广泛应用于产线改造、智能车间建设及多品种小批量柔性焊接场景，是提升焊接一致性与产线协同效率的关键环节。

二、产品核心作用
工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部焊缝视野受限、异形件多角度对接偏差大、人工翻转耗时费力且存在安全隐患等问题。门式框架焊接机器人通过集成自动翻转、回转、升降、俯仰及偏转功能，实现工件空间六自由度（按配置）的精确对位，使焊缝始终处于平焊或船形焊最佳位置。有效规避人工焊接视角盲区，减少焊缝成形缺陷，降低返修率；同时大幅减轻工人劳动强度，提升作业安全性与过程稳定性。

三、主流产品分类
按结构形式：单立柱式、双立柱门式、龙门式、悬臂式；
按轴数配置：单轴回转型、双轴（回转+升降）、三轴（回转+升降+俯仰）、四轴及以上联动型；
按驱动方式：伺服电机驱动、液压驱动、变频电机驱动；
按头尾架机型：单驱动头架+从动尾架、双驱动头尾架、无尾架自支撑型；
按工件专用机型：筒体专用型、风电法兰专用型、罐体卧式型、箱梁类结构专用型。

四、整机结构与工作原理

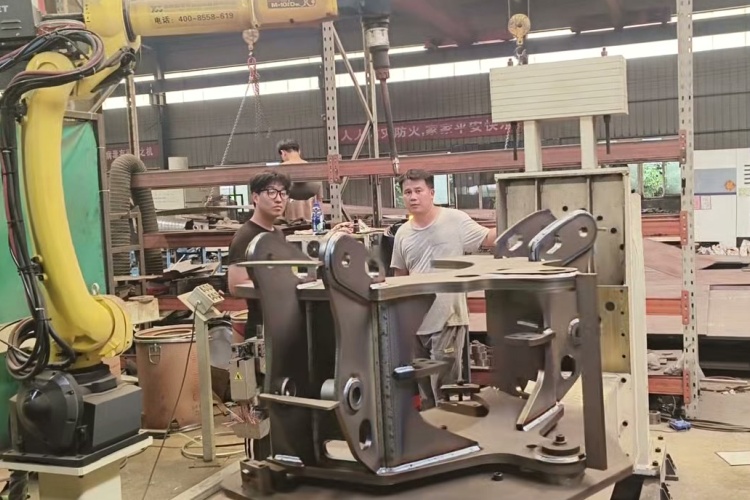

设备主体由高强度焊接机架、高精度回转支承、伺服传动系统、机械锁紧机构、导电搭铁装置及PLC控制系统构成。运行时，控制系统依据预设工艺路径，通过伺服驱动实现各运动轴同步联动；支持与外部焊接机器人IO信号交互，完成外部轴协同控制；兼容主流品牌离线编程软件路径导入；部分机型集成滚轮架功能，实现筒体连续旋转与定位焊接一体化作业。

五、产品核心优势
结构采用整体框架式设计，抗扭刚性强，长期满载运行不变形；运行平稳无抖动，重复定位精度达±0.1°以内；适配多种机器人品牌与焊机接口，兼容性强；关键部件选用工业级防护等级元器件，故障率低；整机具备急停、过载、限位、断电抱闸等多重安全机制；支持接入MES/SCADA系统，可无缝融入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及电池托盘零部件、风电塔筒与主机架、食品医药罐体、锅炉及换热器、五金结构件加工等行业。适配工件涵盖直径Φ300mm–Φ4000mm级筒体、各类环形法兰、矩形/异形箱体、H型钢组合构件、带筋板结构件及多面体焊接组件等。

七、配套搭配设备

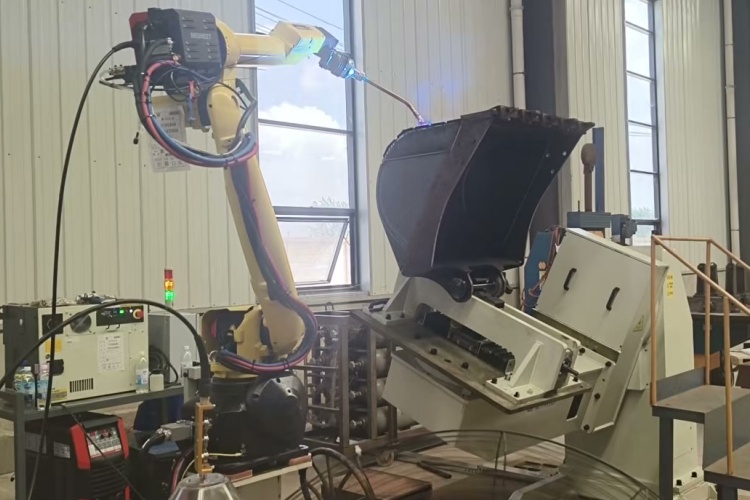

可独立作为焊接工位使用，亦可与六轴焊接机器人、焊接操作机、主动式滚轮架、自动送丝机、烟尘净化系统及定制化工装夹具组合应用；支持与激光跟踪、电弧传感等实时纠偏模块联用，提升复杂焊缝适应能力；满足单站升级与整线集成双重需求。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（0–360°或±180°）、垂直升降行程、通孔内径尺寸、是否需多轴联动、是否对接现有机器人品牌通信协议，以及现场地基承重、电源容量、环境温湿度与粉尘等级等工况条件，避免“大马拉小车”或“小马拉大车”。

九、日常维保注意事项
建议每500小时检查减速机润滑油位并补充指定型号润滑脂；每2000小时清洁并润滑回转支承密封圈与齿轮啮合面；定期紧固各连接螺栓，校验锁紧机构咬合深度；检查导电铜带磨损与搭铁点接触电阻；对线路穿管、电缆拖链进行防焊渣飞溅防护；金属外露面视环境周期性除锈补漆，确保结构防腐性能持续有效。

立足焊接本质，回归制造本源。门式框架焊接机器人不是炫技的装备，而是扎根产线、日复一日保障焊缝质量与作业连续性的工业基石。徐州小树自动化专注焊接工装系统研发十余年，坚持用扎实结构、可靠控制与务实服务，助力更多制造企业迈稳自动化升级的每一步。
