一、产品总述

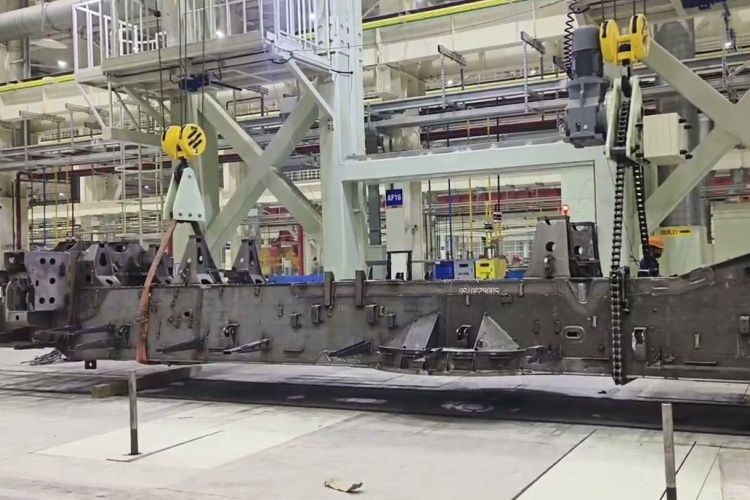

旋转悬臂焊接机器人是一种专为中大型结构件焊接作业设计的高适配性工装设备，属于焊接自动化生产线中的关键外围支撑单元。它不直接执行焊接动作，而是通过精准定位与多自由度姿态调整，为焊接机器人或焊接操作机提供稳定、可重复、全角度可达的工件支撑与姿态配合。在传统手工焊向自动化升级过程中，该设备有效弥补了固定工位无法覆盖复杂焊缝的短板，广泛应用于产线改造、柔性化扩能及多品种小批量焊接场景，是提升焊接一致性、降低人工依赖、实现工序衔接稳定的核心基础装备。

二、产品核心作用
工厂实际焊接中常面临工件体积大、焊缝分布广、仰焊/立焊比例高、人工翻转耗时费力等问题。旋转悬臂焊接机器人通过集成回转、升降、俯仰、伸缩等多维运动功能，实现工件自动翻转、连续回转、角度精调与空间对位，使焊枪始终处于最优焊接姿态。显著缓解视角受限、焊缝成形波动、死角漏焊、重复定位偏差等典型问题，减少返修率，降低焊工劳动强度与职业健康风险，同步提升单班产量与焊缝一次合格率。

三、主流产品分类
按结构形式：单臂式、双臂式、龙门式悬臂；
按轴数配置：单轴回转型、两轴联动型（回转+升降）、三轴复合型（回转+升降+俯仰）；
按驱动方式：伺服电机驱动、液压驱动、变频电机驱动；
按头尾架机型：独立头架型、头尾同步型、尾架浮动补偿型；
按工件专用机型：筒体专用型、环焊专用型、箱体翻转专用型、异形支架适配型。

四、整机结构与工作原理
设备主体由高强度焊接机架、高刚性回转支承、精密传动系统（含减速机与联轴器）、机械锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，通过预设程序控制各运动轴协同动作，实现工件姿态自动调整；支持与焊接机器人IO信号交互，完成外部轴联动；兼容主流品牌离线编程软件路径规划；可与滚轮架电气联锁，实现筒体类工件连续旋转焊接；所有动作逻辑均基于现场工艺节拍设定，强调响应稳定性与重复定位可靠性。

五、产品核心优势
结构经有限元优化，承载状态下变形量小；回转启停平稳，无抖动、无爬行；定位重复精度满足常规焊接工艺要求；接口开放，可匹配不同品牌机器人及焊机系统；关键部件防护等级达IP54，适应粉尘、焊烟、油雾等典型车间环境；平均无故障运行时间长，日常维护简便；具备急停、限位、过载、断电抱闸等多重安全机制；可无缝接入MES/WMS系统，支撑无人化焊接产线建设。

六、适用行业与适配工件
已成熟应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁构件、汽车底盘副车架、风电塔筒法兰、LNG储罐支撑环、不锈钢罐体、农机机架等制造领域。适配工件涵盖直径Φ300mm–Φ3000mm级筒体、外径≤2500mm环形法兰、长宽高≤4000×2000×1800mm箱体结构、带凸台/支耳/筋板的异形焊接件等。

七、配套搭配设备
可独立作为焊接工位核心工装使用，亦可与6轴焊接机器人、门式焊接操作机、主动式滚轮架、数字化逆变焊机、气动/液压夹具等组成完整焊接工作站。支持与输送线、翻转机、清渣站等工序设备联机，满足从上料—定位—焊接—下料的全流程自动化集成需求。

八、科学选型要点
选型需综合评估：工件最大质量及重心偏移距离、所需最小回转半径与最大回转角度、垂直方向调节行程、中心通孔尺寸是否满足穿线/穿管需求、是否需多轴协同控制、是否预留机器人外部轴通信接口、现场地面承重与空间净高条件等。建议结合典型工件三维模型与节拍要求开展工况模拟验证。

九、日常维保注意事项
定期检查减速机油位并按周期更换润滑脂；每季度清洁回转支承密封圈及滚道，补注锂基润滑脂；确认所有电缆拖链运行顺畅、无挤压破损；每月校验机械锁紧机构咬合深度与响应时间；检查导电铜刷接触压力与磨损状态；每年对机身焊缝及底座地脚螺栓进行防锈处理与紧固复检。

立足焊接工艺本质，回归工装本分——旋转悬臂焊接机器人不是炫技的终端，而是让自动化真正落地的支点。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠传动与务实设计，助力制造企业稳扎稳打迈向智能焊接新阶段。
