一、产品总述
装配变位机是一种专用于焊接工艺过程中的工件姿态调整类专用工装设备，属于焊接自动化生产线的关键配套单元。在传统手工焊或半自动焊向智能化、柔性化升级过程中，装配变位机承担着工件空间定位与动态姿态调节的核心任务。它不直接参与熔敷作业，但通过精准可控的翻转、回转与角度调整，使复杂焊缝始终处于最佳施焊位置，是提升焊接一致性、降低人工依赖、支撑产线连续运行的基础保障。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝跟踪困难、重复调整耗时长等问题。装配变位机通过自动完成工件翻转、回转、升降及多自由度角度对位，将各类焊缝主动“送”至平焊或船形焊位，显著减少焊接死角，改善熔池成形稳定性；同时降低操作者登高、弯腰、扭转等高强度动作频次，减轻劳动强度，提升作业安全性与焊缝一次合格率。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型、门架式；按轴数配置分为单轴、双轴、三轴、四轴装配变位机；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架布局分为头尾架同步型、单驱动头架+从动尾架型、双驱动头尾架型；按工件适配特性分为筒体专用型、环焊专用型、箱体夹持型、异形结构件通用型等。

四、整机结构与工作原理

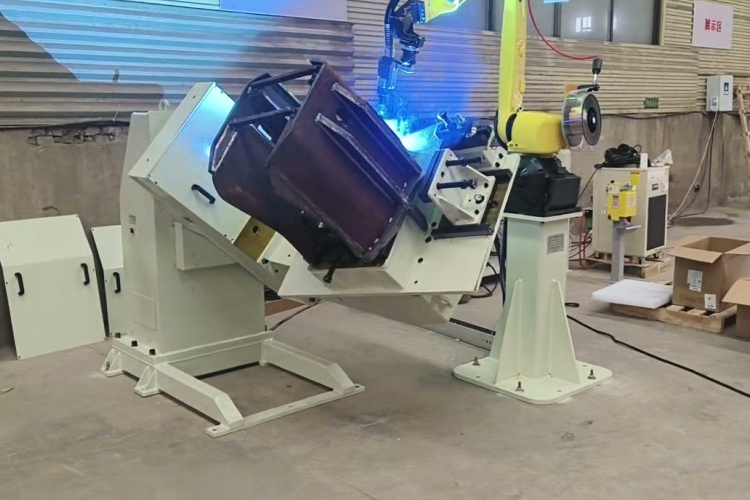

装配变位机由刚性机架、高精度回转支承、减速传动系统、机械锁紧机构、导电搭铁装置及PLC控制系统构成。运行时，控制系统依据预设工艺路径，驱动伺服电机经减速机构带动工件平稳回转或翻转；锁紧机构在关键工位实现毫秒级响应制动；导电系统保障焊接电流稳定传导；可与机器人外部轴协同联动，支持离线编程轨迹映射，亦可与滚轮架集成实现筒体类工件的复合运动控制。

五、产品核心优势
整机采用重载结构设计，运行振动小、启停平稳；重复定位精度满足常规焊接工艺要求；模块化结构便于现场安装与功能扩展；兼容主流机器人品牌通信协议；关键部件防护等级适配车间粉尘、油雾环境；故障点集中、维护路径清晰，长期运行稳定性强；具备接入MES系统及无人化产线的硬件接口基础。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与电池托盘、风电塔筒与轮毂、食品医药罐体、锅炉换热器壳体、五金金属框架等制造领域。可稳定承载筒体、法兰盘、环形焊缝件、多面箱体、带耳座或支腿的异形结构件等多种工件形态。

七、配套搭配设备
装配变位机可独立作为手动/半自动焊接工位使用，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机协同作业；常与滚轮架组成复合变位系统，亦可集成专用夹具、激光寻位传感器、烟尘净化模块，构建标准化智能焊接工作站。

八、科学选型要点
选型需综合评估工件最大负载及重心偏移量、所需回转角度范围（如±120°或全回转）、升降行程需求、通孔直径适配性、轴向联动精度要求、是否需与机器人共用同一控制平台，以及现场地基承重、温湿度、防爆等级等工况条件，避免“大马拉小车”或“小马拉大车”。

九、日常维保注意事项
定期检查减速机油位并按周期更换润滑脂；每季度清洁回转支承密封圈及滚道；确认所有电缆拖链无扭曲卡滞；每月校验锁紧机构夹紧力矩与响应时间；导电铜排与搭铁点须保持无氧化、接触良好；机身外露金属面视环境定期补漆防锈；电气柜内除尘与散热风扇运行状态应纳入点检清单。

装配变位机的价值，不在炫技，而在务实——它让焊缝更稳、让产线更顺、让工人更从容。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与落地思维，为制造业智能化升级提供值得托付的工艺支撑装备。
