一、产品总述
行走轨道变位机是一种具备轨道移动能力的重型焊接辅助工装设备，属于焊接自动化生产线的关键配套单元。它通过沿地面预埋轨道自主行走，配合工件翻转、回转与精确定位功能，广泛应用于中大型结构件的批量焊接场景。在传统焊条电弧焊向机器人焊接、专机焊接升级过程中，该设备有效弥补了固定式变位机作业范围受限的短板，使焊接系统具备更大空间适应性与工艺柔性，是实现“焊枪不动、工件动”这一高效焊接逻辑的重要物理载体。

二、产品核心作用
工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部焊缝无法直视、异形件多角度焊缝反复吊装等问题。行走轨道变位机通过集成回转、倾斜、升降及平移四维运动，可自动将工件调整至最佳焊接姿态，使焊缝始终处于船形或平角位置；显著减少人工翻转与辅助定位时间，降低高处作业与重物搬运风险；同时保障焊枪路径稳定、热输入均匀，从源头提升焊缝成型质量与一次合格率。

三、主流产品分类
按结构形式分为单臂式、L型、U型、门式行走轨道变位机；按轴数配置分为双轴（回转+倾斜）、三轴（回转+倾斜+升降）、四轴（增加水平行走）机型；按驱动方式分为伺服电机驱动、液压驱动两类；按头尾架形式分为单驱头架+从动尾架、双驱同步头尾架；按工件适配性分为通用型、罐体专用型、风电法兰专用型、管道对接专用型等。

四、整机结构与工作原理
设备主体由承载机架、高刚性回转支承、伺服减速传动系统、机械/液压锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统依据预设程序驱动各执行单元协同动作：回转轴实现±180°以内无级调位，倾斜轴完成0–90°角度调节，行走轴沿轨道精准定位，升降轴补偿高度差。支持与焊接机器人共用同一控制平台，实现外部轴联动；兼容离线编程轨迹导入，亦可与滚轮架电气联锁，形成“变位+旋转”复合运动模式。

五、产品核心优势
整机采用厚板焊接框架与加强筋结构，抗扭刚性强；回转与行走均配置高精度编码器反馈，重复定位误差可控；所有运动部件经重载工况验证，连续运行故障率低；关键部位设有双重限位与急停互锁，满足GB/T 30047等安全规范；接口开放，可无缝接入MES系统，支撑无人化产线长期稳定运行。

六、适用行业与适配工件
已成熟应用于工程机械底盘、压力容器封头组对、钢结构桥梁节段、汽车电池托盘、风电塔筒法兰、LNG储罐壳体、不锈钢罐体及各类五金支架类结构件的焊接工序。适配工件涵盖直径Φ600mm–Φ4000mm筒体、外径≤3500mm环形法兰、长宽高≤12m×4m×4m箱体，以及重心偏移量较大的异形焊接构件。

七、配套搭配设备

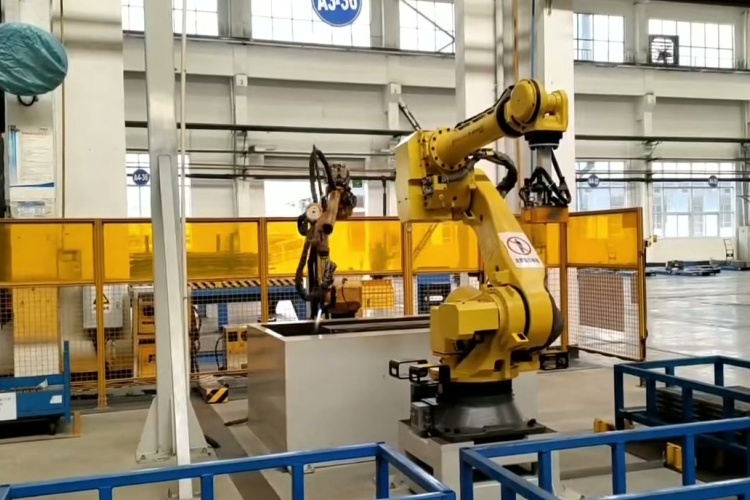

可独立作为手动/半自动焊接工作站使用，更常见于与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、MIG/MAG自动焊机及快换式工装夹具联合部署，构成模块化焊接单元。支持标准IO信号交互与EtherCAT总线通讯，便于集成至整线控制系统。

八、科学选型要点
选型需综合评估：工件最大负载及重心距分布、所需回转与倾斜角度范围、升降行程需求、通孔内径或底部净空要求、是否需多轴同步联动、现场轨道基础条件及粉尘/湿度等环境因素，避免仅以吨位单一指标决策。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注极压锂基脂；定期校验锁紧机构夹紧力矩与响应时间；检查导电铜带磨损与搭铁电阻值；对轨道接缝、电缆拖链、防护罩铰链等易损点实施周检；金属外露面按车间防腐等级定期补漆防锈。

立足焊接本质，回归工艺本源。行走轨道变位机不是炫技的装备，而是让焊缝更稳、让工人更省、让产线更韧的务实之选。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与落地思维，为制造业智能化升级提供值得托付的工装基础。
