一、产品总述
立式升降三轴变位机是焊接自动化生产线中不可或缺的核心配套工装，专为解决中大型结构件焊接过程中工件姿态调整难题而设计。它不是孤立运行的辅助设备，而是整条智能焊接产线的“姿态中枢”——通过精准控制工件的空间位置与角度，使焊枪始终处于最优焊接姿态。在传统手工焊向自动化升级、产线智能化改造过程中，该设备有效填补了工件动态定位能力的空白，支撑企业实现从“人适应焊缝”到“焊缝适应机器人”的实质性转变。

二、产品核心作用

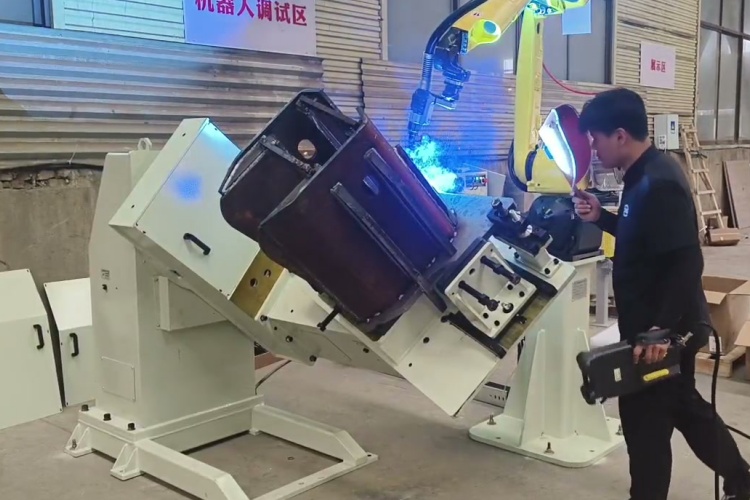

工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部角焊缝难以覆盖、异形件多面焊需反复吊装等问题。立式升降三轴变位机通过回转、升降、翻转三自由度协同动作，自动完成工件的多维姿态调整：回转轴实现360°连续或分度旋转；升降轴调节工件高度，匹配不同焊枪作业区间；翻转轴提供大角度倾转能力，将焊缝主动送至平焊或船焊位置。由此显著减少人工翻转、重复装夹与二次校正，降低操作者劳动强度与安全风险，同时提升焊缝成型一致性与一次合格率。

三、主流产品分类
按行业通用分类方式，立式升降三轴变位机可分为五大类：按结构形式分为单立柱式与双立柱式；按轴数配置分为标准三轴型及扩展四轴（含尾架同步驱动）型；按驱动方式分为伺服电机驱动型与液压驱动型；按头尾架配置分为单头固定+尾架可调型、双伺服头尾架同步型；按工件适配性分为通用型、筒体专用型、风电法兰专用型、罐体卧立转换型等。

四、整机结构与工作原理

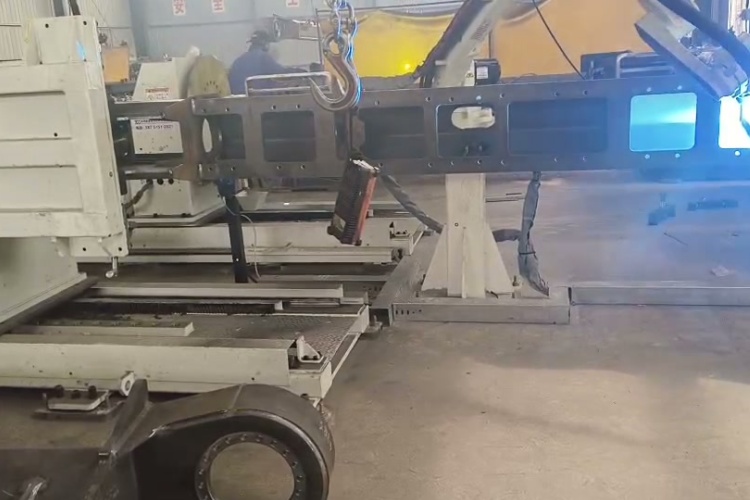

设备主体由高强度焊接机架、高刚性回转支承、精密行星减速传动系统、机械/液压双重锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，各运动轴由独立伺服单元驱动，通过总线通讯实现同步插补；支持与焊接机器人共用同一控制系统，作为外部轴参与离线编程轨迹规划；亦可与滚轮架联动，实现筒体类工件“边旋转、边升降、边翻转”的复合运动，满足复杂焊缝的空间路径要求。

五、产品核心优势
结构设计充分考虑重载工况下的长期稳定性，整机重心低、刚性强，运行无晃动；三轴联动重复定位精度达±0.1°以内；模块化接口便于与不同品牌机器人、操作机快速对接；关键部件防护等级达IP54，适应粉尘、油雾、飞溅等典型车间环境；平均无故障运行时间超8000小时，维护节点明确、易损件少，适配24小时连续生产的无人化焊接产线。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车电池托盘与副车架、风电塔筒法兰、LNG储罐支撑结构、不锈钢罐体及各类五金异形支架等制造领域。可稳定承载筒体、环形法兰、矩形箱体、T型梁、多面体桁架等常规与非标焊接工件，对偏心、悬臂、不对称结构具备良好适应性。

七、配套搭配设备
可与弧焊机器人、埋弧焊操作机、激光-MIG复合焊机、自动送丝系统及专用夹具协同作业；支持与滚轮架组成“升降+旋转”复合工位，亦可集成于柔性焊接平台或转台式工作站中；既可单机用于小批量多品种焊接，也适用于大批量定制化产线的模块化部署。

八、科学选型要点
选型需综合评估：工件最大负载及重心偏移量、所需回转角度范围（是否需全周连续）、升降行程需求、翻转轴通孔直径或支撑跨度、是否需与机器人共用坐标系、现场地坑/预埋件条件、以及后续是否预留扩展第四轴接口等。切忌仅以吨位为唯一依据，重心距与动态惯量匹配更为关键。

九、日常维保注意事项
建议每500小时检查回转支承润滑脂填充状态；每2000小时对升降导轨及减速机进行清洁与油脂补充；定期校验锁紧机构咬合深度与响应时间；检查导电刷接触压力与磨损程度；线路穿管处加装防拖拽护套；机架外露金属面每年至少做一次除锈补漆处理，避免焊渣堆积导致局部腐蚀。

立足焊接本质，回归工艺本源。立式升降三轴变位机不追求参数堆砌，而专注在每一次翻转、升降与回转中，让焊缝更稳、让产线更顺、让制造更可信。徐州小树自动化深耕焊接工装十余年，以扎实结构、可靠逻辑与务实服务，助力中国制造业在自动化升级路上走得更实、更远。
