一、产品总述
工装一体变位机是焊接自动化生产线中不可或缺的核心配套工装，本质为集工件定位、姿态调整与工艺支撑于一体的机电一体化专用设备。在传统手工焊向半自动、全自动焊接升级过程中，该设备承担着将复杂工件按工艺要求精准翻转、回转、升降及角度对位的关键任务，广泛应用于批量稳定生产的焊接车间。其价值不在于替代人工操作，而在于系统性解决“焊不到、焊不好、焊不稳”的底层工况问题，为焊接质量一致性、节拍可控性与产线柔性化提供基础保障。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝轨迹不连续、人工翻转工件费力且易偏移等痛点。工装一体变位机通过自动完成工件的多自由度姿态调整，使待焊部位始终处于平焊或下向焊最佳位置，显著减少焊接缺陷；同时降低焊工重复性体力负荷，规避吊装翻转带来的磕碰与安全风险，提升单件焊接一次合格率与整体作业安全性。

三、主流产品分类
按结构形式分为L型、C型、双座式、悬臂式；按轴数配置分为单轴、双轴、三轴、四轴；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架布局分为双驱动头尾架型、单驱动头架+从动尾架型；按工件适配特性分为筒体专用型、环焊专用型、箱体夹持型、异形结构自适应型。

四、整机结构与工作原理

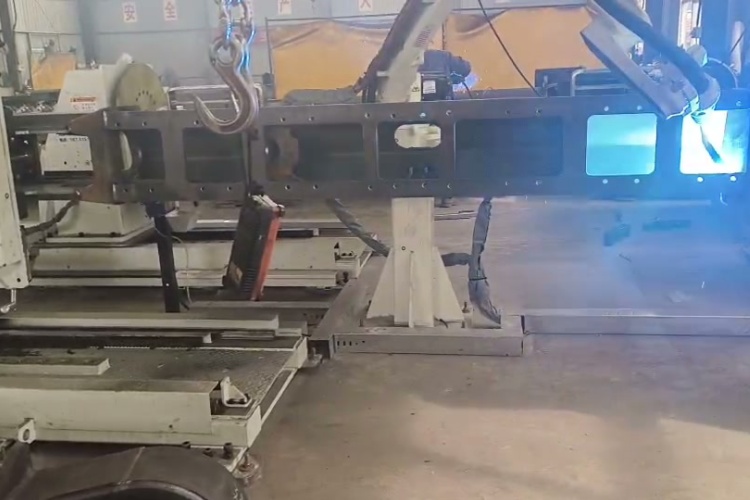

设备主体由刚性机架、高承载回转支承、精密传动系统（含减速机构与联轴组件）、机械/液压双重锁紧结构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统依据预设程序或上位机指令，驱动各执行轴同步动作；支持与焊接机器人共用同一控制平台，实现外部轴联动；可接入离线编程系统生成路径数据；部分机型集成滚轮架功能，实现筒类工件边旋转边焊接的一体化作业。

五、产品核心优势
结构设计注重静态刚性与动态惯量匹配，运行平稳无抖动；关键运动部件采用重载级配置，长期满负荷工况下定位重复精度稳定；接口标准统一，可适配主流品牌机器人及各类焊机；整机防护等级满足车间油雾、粉尘、焊渣环境要求；故障点集中于常规机械与电气模块，维修便捷；具备与MES系统通信基础能力，可融入无人化智能焊接产线架构。

六、适用行业与适配工件
已成熟应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车副车架与电池托盘、风电塔筒法兰、液化气罐体、不锈钢储罐及各类五金金属结构件制造场景。适配工件涵盖直径300mm–3000mm级筒体、外径≤2500mm环形法兰、长宽高≤4000×2000×2000mm箱体结构，以及带凸台、斜面、多截面过渡的异形焊接构件。

七、配套搭配设备

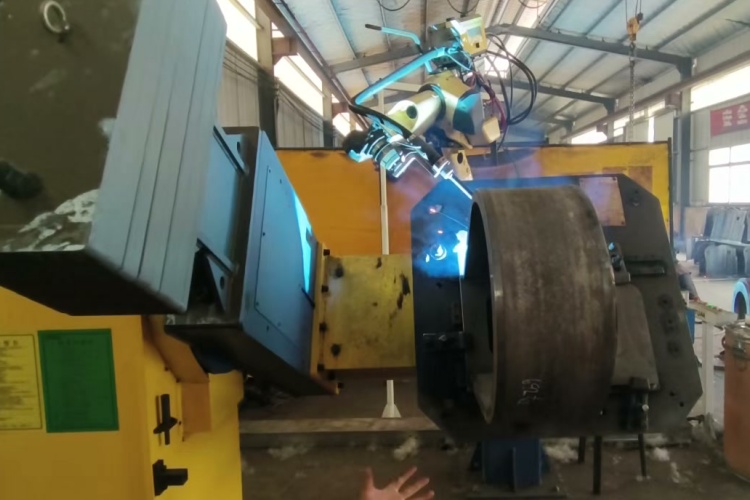

可独立作为手动/半自动焊接工位核心工装使用，亦可与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊/气体保护焊自动焊机、快换式专用夹具等协同运行。在产线集成中，常作为机器人第七轴或第八轴延伸，也可与输送线、翻转机构、视觉定位系统组成闭环焊接工作站。

八、科学选型要点
选型需综合评估工件最大负载重量及重心距分布，明确所需回转角度范围（如±120°或全回转）、升降行程需求、通孔内径或夹持空间尺寸；根据自动化程度确定轴数与控制协议兼容性；结合现场地基条件、电源规格、冷却方式及防爆/防腐等特殊工况，匹配对应结构形式与防护等级。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注极压锂基脂；定期紧固传动链条张紧度与锁紧机构螺栓；检查导电铜刷磨损情况及搭铁线连接可靠性；对裸露金属部件进行周期性除锈补漆；所有电气线路须保持防护套管完好，避免焊渣飞溅与油污侵蚀。

工装一体变位机不是焊接工序的“附加项”，而是决定自动化焊接能否真正落地的“承重梁”。它不喧哗，却默默支撑每一处焊缝的成型质量；不炫技，却以扎实结构与可靠逻辑，成为智能制造产线中最值得信赖的工装基石。徐州小树自动化深耕焊接工装领域多年，坚持从车间真实需求出发，让每一套工装一体变位机，都经得起焊花考验，耐得住时间沉淀。
