一、产品总述
固定伸臂式变位机是一种结构刚性强、定位精度高、运行稳定的专用焊接辅助工装，广泛应用于各类中大型结构件的自动化焊接场景。作为焊接自动化生产线的关键配套设备，其核心功能是为焊枪或焊接机器人提供可重复、高精度的工件空间姿态调整能力。在传统手工焊向机械化、智能化升级过程中，该设备有效弥补了人工翻转工件效率低、一致性差的短板，成为提升产线节拍、保障焊缝质量、降低操作风险的基础性工艺装备。

二、产品核心作用

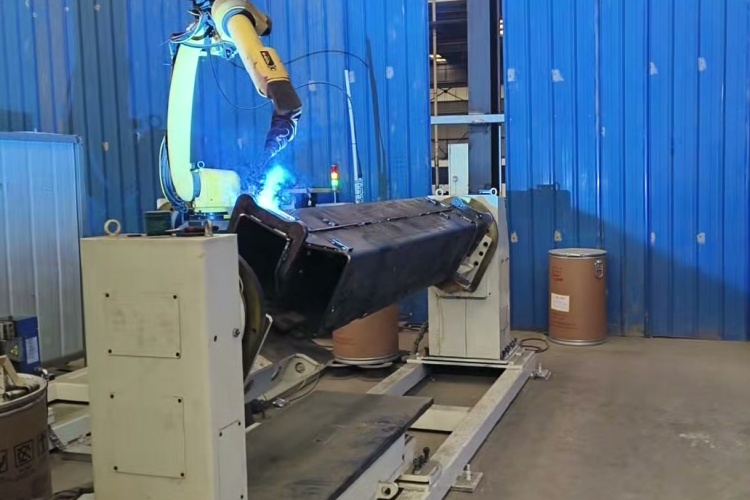

工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部焊缝难以触及、异形件多角度焊缝无法连续施焊等问题。固定伸臂式变位机通过驱动工件完成自动翻转、回转、升降及多自由度角度对位，使焊缝始终处于平焊或船形焊位，显著改善熔池成形条件。相比人工托举、吊装、垫块调整等传统方式，设备大幅减少焊工重复性体力劳动，规避高处作业与狭小空间焊接带来的安全隐患，同时稳定焊接参数，减少返修率，提升一次合格率。

三、主流产品分类
按结构形式分为单臂式、双臂式、龙门框架式；按轴数配置分为单轴（仅回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）；按驱动方式分为伺服电机驱动、变频电机驱动、液压驱动；按头尾架配置分为单头驱动型、双头同步驱动型、尾架可调式；按工件适配性分为通用型、筒体专用型、风电法兰专用型、罐体卧式型等。

四、整机结构与工作原理
设备主体由高强度焊接机架、精密回转支承、减速传动系统、机械锁紧机构、导电搭铁装置及PLC控制系统构成。运行时，控制系统接收指令后，通过伺服驱动器协调各轴运动，实现工件在设定角度下的精准启停与稳速旋转；支持与焊接机器人外部轴信号交互，兼容离线编程路径调用；可与滚轮架联动实现长筒体连续回转焊接，亦可接入产线MES系统参与过程数据采集。

五、产品核心优势
整机采用厚板焊接框架与重载回转支承设计，抗扭刚性好，长期运行无明显形变；传动系统经动平衡校验，空载与满载状态下振动值均控制在行业推荐限值内；重复定位精度满足常规自动化焊接工艺要求；接口标准统一，可适配主流品牌机器人及焊机；防护等级与电气安全符合GB/T 5226.1工业机械电气标准；整机平均无故障运行时间达8000小时以上。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘支架、风电塔筒法兰、LNG储罐壳体、不锈钢罐体、五金金属构架等制造领域。可稳定承载筒体类、环盘类、箱体类、T型梁类及带凸台/开孔的异形结构件，对非对称重心工件具备良好适应能力。

七、配套搭配设备
可独立作为焊接工作站核心工装使用，亦可与六轴焊接机器人、悬臂式焊接操作机、主动式滚轮架、埋弧焊机、MIG/MAG自动焊机及定制化工装夹具集成联用，支持从单站柔性化到整线模块化部署，满足批量生产与多品种小批量混线需求。

八、科学选型要点
选型需综合评估工件最大负载重量及重心偏移距离，明确所需回转角度范围（如±135°或全回转）、升降行程需求、中心通孔直径、是否需多轴协同动作，以及现场地基承重、电源规格、防尘防潮等级等工况条件，结合自动化系统通讯协议（如Profinet/EtherCAT）匹配控制接口。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并涂抹防锈润滑脂；定期核查锁紧机构咬合深度与响应时间；导电搭铁铜刷磨损后及时更换；控制柜进出线口做好密封防护；机架外露金属部位每年进行除锈补漆处理，确保结构防腐性能。

立足焊接工艺本质，回归设备实用价值——固定伸臂式变位机不是智能噱头，而是让焊缝更稳、让产线更顺、让工人更安心的可靠支撑。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠传动与务实设计，为制造业智能化升级提供真正落地的工艺装备基础。
