一、产品总述
大负载伸臂变位机是焊接自动化生产线中不可或缺的核心配套工装，属于重型焊接辅助设备类别。它专为解决大型、重型、结构复杂工件在焊接过程中的姿态调整难题而设计，广泛应用于传统焊接产线升级与新建智能焊接车间的工艺布局中。在实际生产场景里，该设备承担着将工件精准送入最佳焊接位置的关键任务，是实现“焊枪不动、工件动”这一高效焊接逻辑的基础支撑，直接关系到整条产线的节拍稳定性与工艺一致性。

二、产品核心作用
工厂一线常面临焊缝可视性差、人工翻转费力、多角度焊缝质量波动大等现实问题。大负载伸臂变位机通过集成回转、翻转、升降、俯仰及精确定位功能，使工件可在三维空间内按需调整姿态，有效消除焊接盲区，减少仰焊、立焊等高难度作业比例；同时显著降低焊工劳动强度，提升作业安全性，保障焊缝成型均匀、熔深稳定，从源头提升一次合格率与过程可控性。

三、主流产品分类
按结构形式分为单臂伸缩式、双臂对称式、龙门框架式；按轴数配置分为两轴（回转+翻转）、三轴（增加升降）、四轴（含俯仰）及多轴联动型；按驱动方式分为伺服电机驱动、液压驱动、混合驱动；按头尾架配置分为单头固定+尾架可调式、双头同步驱动式、无尾架悬臂支撑式；按工件适配性分为筒体专用型、箱体夹持型、异形件柔性装夹型等。

四、整机结构与工作原理

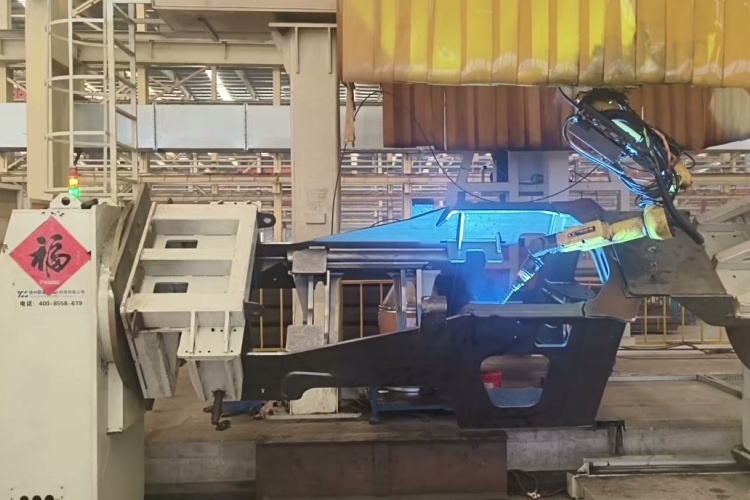

设备主体由高强度焊接机架、高承载回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，通过预设程序控制各执行单元协同动作，实现工件姿态的连续调节或定点定位；支持与焊接机器人共用同一控制系统，实现外部轴联动；兼容离线编程路径导入，亦可与滚轮架组成复合工位，满足长筒类工件的同步旋转与变位需求。

五、产品核心优势
结构刚性强、重心低、抗扭变形能力优；运行平稳无抖动，重复定位精度可达±0.1°；关键部件防护等级高，适应粉尘、油雾、高温等典型车间环境；故障点少、维护接口规范、备件通用性好；具备与MES系统通信基础，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、大型钢结构与管道工程、商用车及新能源汽车零部件、风电塔筒与主机架、食品医药罐体、化工储运容器、重型五金结构件等行业。适配工件涵盖直径1.2m以上的筒体、外径超3m的环形法兰、长度8m以上的箱型梁、带凸台或开孔的异形结构件等。

七、配套搭配设备

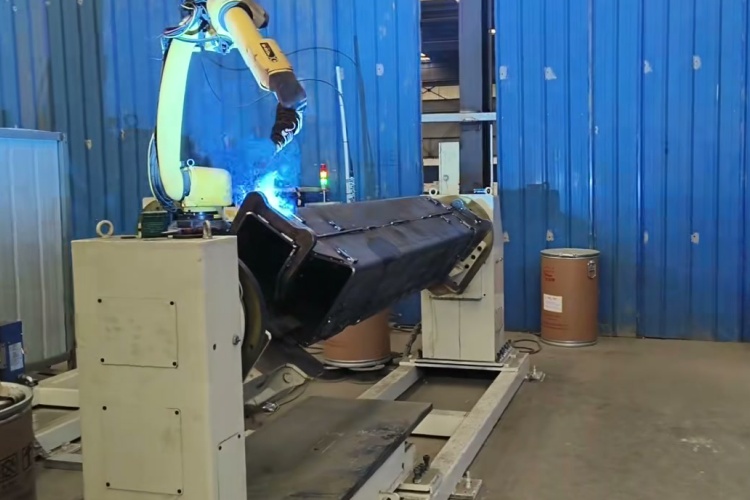

可独立作为手动/半自动焊接工作站使用，更常见于与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊/气体保护焊专机、模块化工装夹具等协同作业；支持与产线输送系统、安全围栏、烟尘净化装置集成，构建完整焊接工艺单元。

八、科学选型要点
选型需综合评估工件最大重量及重心偏移距离、所需回转角度范围（是否需全周回转）、升降行程要求、中心通孔尺寸限制、轴数联动必要性、是否需接入机器人控制系统、现场地面承重与空间净空条件等实际参数，避免功能冗余或性能不足。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期补充或更换；每季度清洁并润滑回转支承齿圈与滚道；确认所有电缆线缆无破损、接头无松动；每月校验锁紧机构响应速度与保持力；检查导电刷接触状态，防止焊接电流分流；机身钢结构注意除锈补漆，尤其底座与支腿连接部位。

立足制造本质，服务焊接本源。大负载伸臂变位机不是概念堆砌的智能噱头，而是千百次焊缝打磨后沉淀下的工艺底气——它让重载工件“稳得住、转得准、停得牢”，真正成为支撑中国智造稳步前行的静默力量。徐州小树自动化深耕焊接工装领域多年，以务实设计、扎实工艺与现场思维，持续为行业提供经得起产线考验的可靠装备。
