一、产品总述
变速箱壳体变位机是一种专为重型箱体类工件设计的高精度焊接辅助工装，属于焊接自动化生产线的关键配套设备。在工程机械、汽车零部件等批量制造场景中，该设备承担着对变速箱壳体及其他复杂箱体工件进行空间姿态调整的核心任务。它并非独立焊接设备，而是与机器人、焊机协同作业的“工件调度中枢”，在传统人工焊接向自动化升级过程中，有效解决工件多面焊缝无法连续施焊、定位重复性差、节拍不匹配等现实瓶颈，是产线柔性化与稳定性的基础保障。

二、产品核心作用
工厂现场常见痛点如：工人需频繁攀爬翻转大型壳体、仰焊与立焊位置成型不良、内腔筋板焊缝难以触达、单件焊接耗时长且质量波动大。变速箱壳体变位机通过自动完成工件的翻转、回转、升降及多角度精确定位，使所有焊缝始终处于平焊或船形焊最佳位置。既规避了人工操作视角盲区与体能极限，又显著减少返修率，提升焊缝熔深一致性与外观成形质量，同时降低一线作业安全风险，释放人力投入更高价值工序。

三、主流产品分类
按结构形式分为：L型、C型、双座式、悬臂式；
按轴数配置分为：单轴、双轴、三轴（含翻转+回转+升降）、四轴联动型；
按驱动方式分为：伺服电机驱动、液压驱动、变频电机驱动；
按头尾架配置分为：固定头架+活动尾架、双活动头尾架、无尾架自支撑式；
按工件适配性分为：通用型箱体变位机、变速箱壳体专用变位机、带内撑定位接口型、带快换夹具接口型。

四、整机结构与工作原理

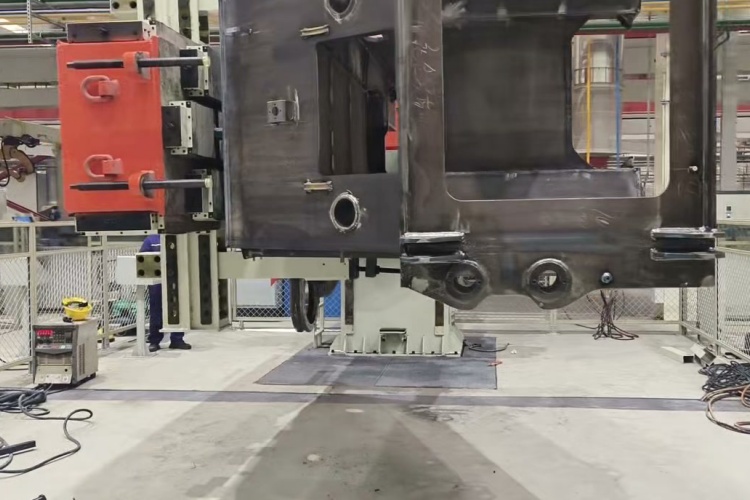

设备主体由高强度焊接机架、高刚性回转支承、精密减速传动系统、机械/气动双重锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收来自机器人或上位系统的指令，驱动伺服电机经减速器带动回转平台精准启停；多轴机型通过同步算法实现各运动轴协同动作；支持作为机器人第七轴接入离线编程系统，亦可与滚轮架电气联锁，实现筒体与箱体混合工件的复合姿态调控。

五、产品核心优势
结构采用厚板框架与加强筋一体化设计，长期满载运行不变形；回转启停平稳，无抖动、无爬行；重复定位精度可达±0.1°；夹具接口标准化，适配不同品牌机器人及夹具系统；关键部件选用工业级防护等级元器件，故障率低，平均无故障运行超8000小时；全行程限位与急停互锁机制完备，满足ISO 13857安全距离要求；具备Modbus/TCP通讯接口，可无缝接入MES与数字孪生平台。

六、适用行业与适配工件

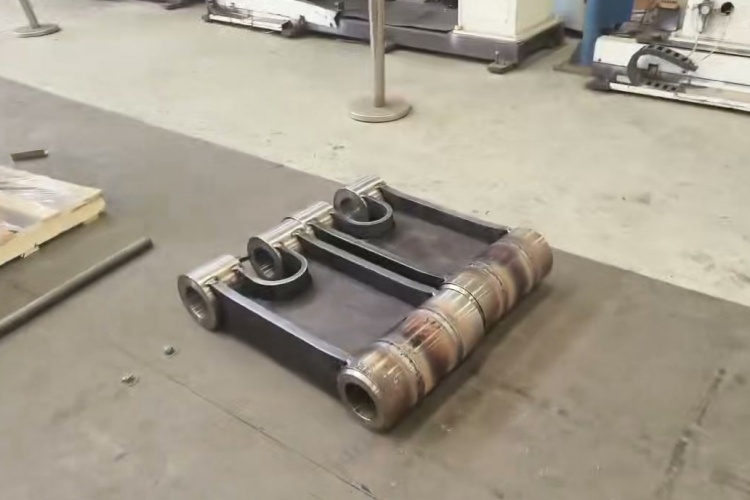

广泛应用于工程机械、汽车及新能源车桥壳体、风电增速箱壳体、压力容器封头法兰组焊、钢结构桥梁节点、罐体支座装配、五金重型支架等制造领域。适配工件涵盖铸铁/铸铝变速箱壳体、焊接箱体、带内腔筋板结构件、环形法兰盘、异形截面筒体及组合式多面体结构件等。

七、配套搭配设备
可独立用于半自动焊接工位，更常与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、MIG/MAG自动焊机及快换式专用夹具集成使用。支持与产线输送系统、安全围栏、烟尘净化装置同步规划，满足从单工位改造到整线智能升级的多层次需求。

八、科学选型要点
选型须综合评估：工件最大重量及重心偏移量、所需翻转角度范围（如±90°或±120°）、升降行程是否满足机器人焊枪可达性、回转直径与通孔尺寸是否兼容内部结构、轴数配置是否匹配焊缝分布特征、现场地面承重与地脚预留条件、以及是否需预留IO扩展与网络通讯接口。

九、日常维保注意事项
每500小时检查减速机油位并补充指定型号润滑脂；每2000小时清洁回转支承齿圈并加注防锈润滑剂；定期紧固锁紧机构螺栓，校验机械限位开关有效性；检查导电铜带连接可靠性，防止焊接电流分流；保持机身漆面完好，潮湿环境需加强底座除锈防护；控制柜进线口密封，避免粉尘与水汽侵入。

立足焊接本质，回归工艺本源。一台可靠的变速箱壳体变位机，不追求炫技参数，而在于日复一日稳准托起工件、默默支撑焊枪、无声兑现产线节拍——这是徐州小树自动化对工业装备最朴素的理解，也是智能制造落地最坚实的支点。
