一、产品总述
阀门阀体变位机是一种专为阀门类铸锻焊结构件设计的高适配性焊接辅助工装，属于焊接自动化生产线中不可或缺的核心配套设备。在阀门制造企业推进传统手工焊向机械化、智能化升级过程中，该设备承担着工件精准定位、多角度姿态调整的关键任务。它不是独立完成焊接的主机，而是让焊枪或机器人始终处于最优施焊位置的“姿态支撑者”，广泛应用于闸阀、截止阀、球阀、蝶阀等中高压阀门阀体的环缝、纵缝及法兰连接部位焊接前序准备与过程协同环节。

二、产品核心作用
工厂实际焊接中，阀体结构复杂、法兰面与流道腔体空间交错，人工翻转困难，常导致仰焊、立焊比例过高，焊缝成形差、气孔夹渣多、返修率上升。阀门阀体变位机通过自动翻转、连续回转、微调升降与多轴角度对位，将待焊位置主动送至平焊或下向焊位，显著缓解焊工视角受限、操作疲劳、安全风险高等问题。尤其在厚壁阀体多层多道焊接中，设备可实现焊道间自动转位、层间清渣位精准停靠，保障热输入均匀、熔深一致，从工艺基础层面提升一次合格率与批量稳定性。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型及落地式；按轴数配置分为单轴、双轴（翻转+回转）、三轴（含升降）及四轴联动机型；按驱动方式分为伺服电机驱动、液压驱动与步进电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架及一体式刚性支撑结构；按专用化程度分为通用型、阀体专用型、带内撑定位功能型及适配大口径法兰端面校准型。

四、整机结构与工作原理

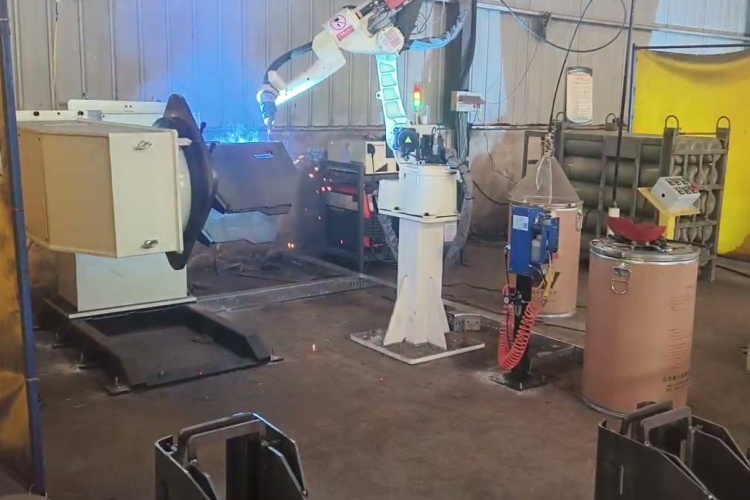

设备主体由高强度焊接机架、高精度回转支承、模块化传动系统（含减速机与联轴器）、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收来自机器人或上位机的指令信号，驱动伺服电机经减速输出平稳扭矩，带动工件完成设定角度旋转或翻转；锁紧机构在焊接瞬间自动压紧，确保无微震偏移；导电系统保障焊接电流稳定回路，避免打火损伤工件表面。支持与焊接机器人作为外部轴协同运行，兼容主流品牌离线编程路径导入，亦可与滚轮架形成“变位+托举”一体化联动模式。

五、产品核心优势
结构刚性强，长期重载运行不变形；回转启停平稳，无抖动、无爬行；重复定位精度可达±0.1°以内；接口开放，可适配不同品牌机器人与焊机通信协议；关键部件防护等级达IP54，适应粉尘、油雾、水汽共存的车间环境；平均无故障运行时间超8000小时；具备急停、过载、限位、断电自锁等多重安全机制，满足无人化产线长期值守要求。

六、适用行业与适配工件
广泛应用于工程机械液压阀块产线、压力容器安全阀组装配、长输管道阀门制造、汽车排气系统控制阀体加工、风电偏航制动阀体焊接、食品医药级卫生阀罐体连接、以及各类碳钢、不锈钢、合金钢材质的筒体、环形法兰盘、箱式阀盖、带内腔异形阀体等结构件焊接场景。

七、配套搭配设备
可独立作为焊接工位核心工装使用，亦能与弧焊机器人、埋弧焊操作机、等离子焊机、激光复合焊设备无缝对接；常与专用卡盘夹具、内胀芯轴、法兰面找正模块组合应用；在产线集成中，可与滚轮架、输送线、物流桁架、视觉定位系统协同构成柔性焊接工作站。

八、科学选型要点
选型需综合评估工件最大质量及重心偏移量、所需最小回转半径与最大翻转角度、安装空间高度与地坑深度、通孔直径是否满足阀体内腔穿轴需求、是否需与机器人同步运动、现场电网容量与压缩空气供给条件等实际参数，避免“大马拉小车”或“小马拉大车”，确保设备能力与产线节拍、工艺精度相匹配。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防锈润滑剂；定期紧固电气接线端子，检查导电铜刷磨损情况；锁紧机构每月做空载压紧力测试；机身钢结构每年做一次除锈补漆；电缆拖链弯曲半径须符合规范，防止反复弯折导致内部线缆断裂。

立足焊接本质，回归工艺本源。一台可靠的阀门阀体变位机，不追求炫技参数，而在于千百次重复动作中的稳定如初，在于高温焊花飞溅下的静默支撑，在于产线连续运转时的无声守候。徐州小树自动化深耕焊接辅机领域多年，坚持用扎实结构、可靠传动与务实逻辑，为阀门制造企业的自动化升级提供真正可信赖的姿态调控解决方案。
