一、产品总述
工程机械专用变位机是一种专为大型结构件焊接工艺配套设计的高刚性、高承载工装设备，属于焊接自动化生产线中的核心定位与姿态调整单元。在挖掘机驾驶室、起重机转台、混凝土泵车臂架、推土机履带架等典型工程机械部件的批量焊接过程中，该设备承担着工件姿态动态调整的关键任务。它不是独立作业设备，而是连接人工焊、半自动焊与机器人焊接系统的“工艺桥梁”，支撑传统焊接车间向稳定、可控、可复现的自动化生产模式平稳过渡。

二、产品核心作用
工厂一线常面临大型工件翻转困难、仰焊/立焊比例高、焊缝跟踪偏差大、工人反复攀爬调整体位等问题。工程机械专用变位机通过精准的自动翻转、连续回转、多向升降及角度微调功能，将复杂空间焊缝逐步转化为平焊或船形焊位置，显著减少焊接变形、改善熔池成形质量、降低返修率。同时减轻操作者劳动强度，规避高处作业、密闭空间焊接带来的安全风险，使单工位日均有效焊接时间提升30%以上。

三、主流产品分类
按结构形式分为：座式变位机、L型变位机、C型变位机、双座式变位机；
按轴数配置分为：单轴（回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）；
按驱动方式分为：伺服电机驱动、液压驱动、变频电机驱动；
按头尾架机型分为：双驱动头尾架式、单驱动头架+从动尾架式、无尾架悬臂式；
按工件专用性分为：筒体专用变位机、箱体类专用变位机、异形结构件适配型变位机。

四、整机结构与工作原理

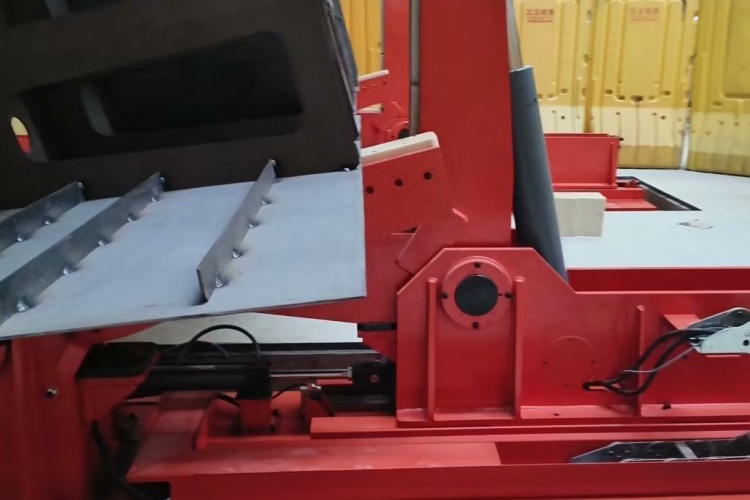

设备主体由高强度焊接机架、高精度回转支承、硬齿面减速传动系统、机械/液压双重锁紧机构、专用导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收来自焊接机器人或上位机的指令信号，通过伺服轴同步联动实现工件姿态精确响应；支持与机器人外部轴协同运动，兼容主流品牌离线编程路径导入；亦可与滚轮架集成，形成“变位+旋转”复合动作，满足环焊缝全位置焊接需求。

五、产品核心优势
结构经满载工况有限元校核，抗扭刚性强；回转启停平稳，无明显惯性抖动；重复定位精度达±0.1°以内；底座与接口尺寸遵循行业通用标准，适配多品牌机器人及操作机；关键部件选用工业级防护等级元器件，平均无故障运行时间超8000小时；整机符合GB/T 15706机械安全规范，急停、限位、过载保护齐全，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器、钢结构桥梁、风电塔筒与主机架、汽车底盘与电池托盘、液化气罐体、管道阀门支架、重型五金结构件等制造领域。适配工件涵盖直径Φ400mm–Φ3500mm筒体、外廓尺寸≤8000×3000×3000mm箱体、重心偏移量≤1200mm的异形结构件，以及带法兰、加强筋、开孔等复杂特征的焊接母材。

七、配套搭配设备
可与弧焊机器人、埋弧焊操作机、等离子/MIG自动焊机、数控滚轮架、液压夹具系统直接对接。既可作为单机工位完成中小批量多品种焊接，也可作为模块化单元嵌入柔性焊接产线，支持MES数据交互与远程状态监控。

八、科学选型要点
选型需综合评估：工件最大负载与重心距匹配性、所需回转角度范围（常见0–110°倾翻+0–360°连续回转）、升降行程是否满足焊枪可达性、通孔或支撑面尺寸是否兼容、是否需三轴联动、是否预留机器人IO接口、现场粉尘/湿度/振动等环境适应性。

九、日常维保注意事项
每500小时检查减速机油位并补充润滑脂；每2000小时清洁回转支承密封圈并加注专用润滑脂；定期紧固地脚螺栓与传动链张力；检查导电铜刷磨损情况，确保搭铁电阻＜0.005Ω；锁紧机构动作灵敏度每月校验一次；机身钢结构每年做一次除锈补漆，尤其注意焊缝与排水死角。

立足焊接本质，回归工艺本源。徐州小树自动化深耕焊接工装领域多年，始终以解决真实产线问题为出发点，让每一台工程机械专用变位机，都成为车间里沉默而可靠的生产力支点。
