一、产品总述

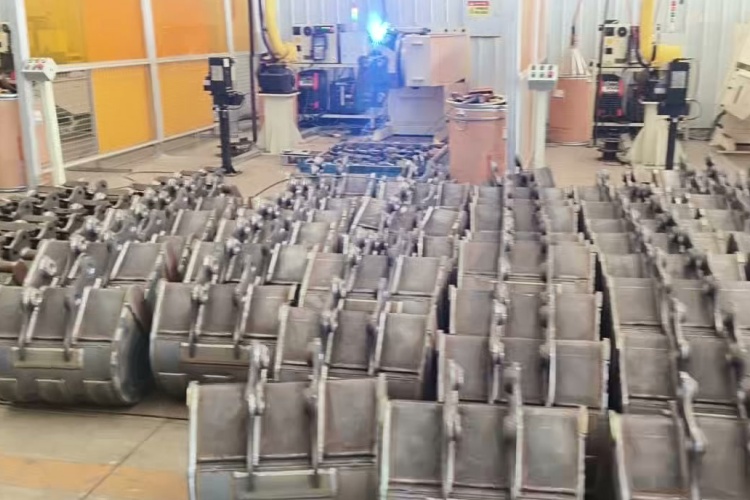

铲斗焊接变位机是专为工程机械铲斗类结构件设计的焊接专用工装，属于焊接自动化生产线中不可或缺的核心配套设备。它不直接参与焊接过程，但通过精准定位与动态姿态调整，为焊枪或机器人提供最优焊接角度与稳定作业基准。在挖掘机、装载机等整机制造企业推进焊接工艺升级过程中，该设备广泛应用于铲斗本体、侧板、耳板、加强筋等关键焊缝的批量焊接环节，切实支撑传统人工焊接向机械化、智能化过渡。

二、产品核心作用
工厂实际生产中，大型铲斗类工件体积大、结构复杂、焊缝分布广，人工翻转困难，常出现仰焊、立焊比例高、焊缝成形波动大等问题。铲斗焊接变位机通过自动翻转、回转、升降与多角度对位功能，将待焊位置持续调整至平焊或船形焊位，显著减少焊接缺陷；同时降低工人攀爬、托举、重复弯腰等高强度动作频次，提升作业安全性与人员稳定性，使单件焊接周期缩短20%以上，焊缝一次合格率明显提高。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型及落地式；按轴数配置分为单轴、双轴、三轴及四轴联动机型；按驱动方式分为伺服电机驱动、液压驱动与步进电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架及一体式刚性头尾架；按工件适配性分为通用型、铲斗专用型、箱体专用型及异形结构专用型。

四、整机结构与工作原理

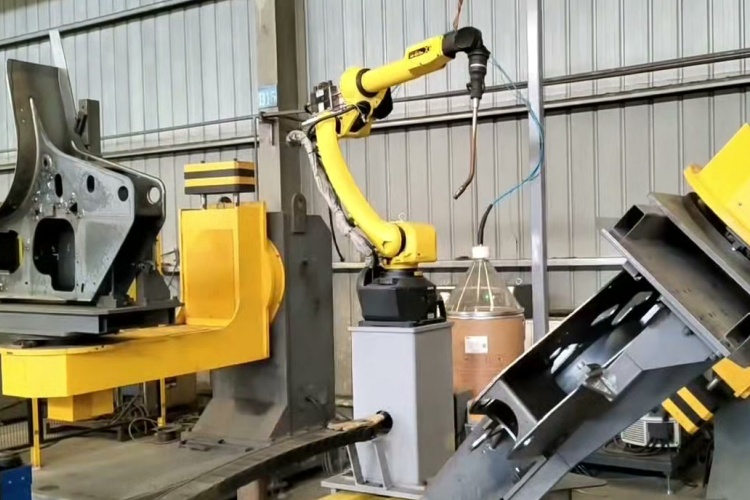

设备主体由高强度焊接机架、高精度回转支承、伺服减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及PLC控制系统构成。运行时，控制系统接收指令后驱动各轴同步动作，实现工件绕X/Y/Z轴的复合运动；支持与焊接机器人作为外部轴协同工作，兼容主流品牌机器人离线编程路径调用；亦可与滚轮架集成，形成“变位+旋转”复合定位模式，满足环焊与纵焊混合工艺需求。

五、产品核心优势
整机采用重载结构设计，运行平稳无抖动；回转定位重复精度优于±0.1°；锁紧刚性强，满载状态下抗扭变形小；模块化接口便于与不同品牌焊接设备对接；关键部件防护等级达IP54，适应粉尘、油雾、焊烟并存的车间环境；平均无故障运行时间超8000小时，适配7×24小时连续生产及无人化产线部署。

六、适用行业与适配工件
广泛应用于工程机械、压力容器、钢结构桥梁、汽车底盘件、风电塔筒法兰、液化气罐体、不锈钢储罐及五金结构件制造等领域。适配工件涵盖各类筒体、环形法兰、箱型梁、U形槽、折弯拼焊件及带耳板、铰接孔、斜面加强筋的异形铲斗结构件，对非标结构具备良好包容性。

七、配套搭配设备
可独立用于半自动焊作业，亦能与弧焊机器人、埋弧焊操作机、气体保护焊机、数控滚轮架及定制化工装夹具组合使用。在产线集成中，常作为机器人第七轴或协同工作站核心执行单元，与MES系统对接，实现焊接参数自动调用与工艺追溯。

八、科学选型要点
选型需综合评估工件最大负载重量与重心偏移距离，明确所需回转范围（如±120°或全回转）、升降行程、通孔直径、是否需多轴联动及现场地基承载能力；若配套机器人，须确认通信协议兼容性与安装接口尺寸；高温、高湿或腐蚀性环境应优先选用加厚涂层与密封强化配置。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注防锈润滑剂；定期校验锁紧机构咬合深度与响应时间；检查导电铜带磨损及搭铁电阻值；电缆线槽保持通畅，避免焊渣堆积；机身外露金属面每年至少做一次除锈补漆处理。

立足焊接本质，回归工艺本源。铲斗焊接变位机不是炫技的智能终端，而是让焊缝更稳、让产线更顺、让工人更从容的务实之选。徐州小树自动化深耕焊接工装领域多年，始终以解决真实产线问题为出发点，助力制造企业一步一个脚印，走实智能制造升级之路。
