一、产品总述
汽车底盘变位机是焊接自动化生产线中关键的工艺支撑类工装设备，属于专用型焊接辅助装备。在汽车零部件、工程机械及各类大型结构件批量焊接场景中，该设备承担着对底盘类工件进行空间姿态调整的核心任务。它并非独立完成焊接动作，而是通过精准定位与动态姿态调节，为焊接机器人或自动焊枪提供稳定、可达、重复性高的作业前提。在传统人工焊接向自动化升级过程中，汽车底盘变位机是实现“焊得准、焊得稳、焊得全”的基础保障，也是产线节拍优化与质量一致性提升的重要物理载体。

二、产品核心作用

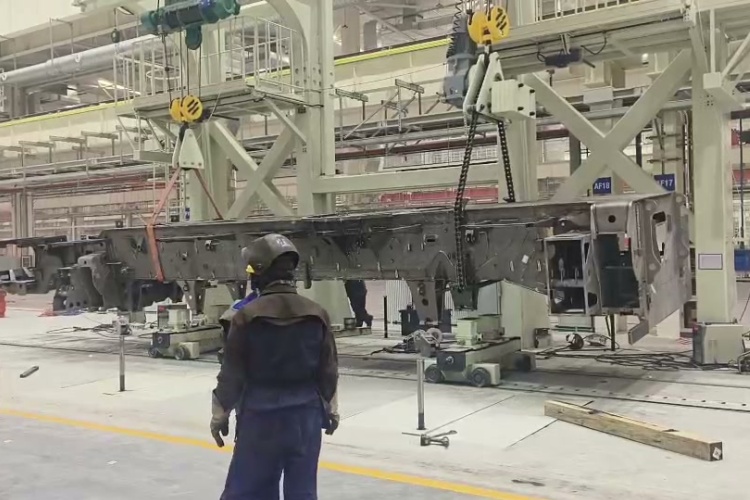

工厂实际焊接中常面临工件翻转依赖吊装、焊缝位置难以接近、多角度焊缝需反复调位、人工托举疲劳易失稳等问题。汽车底盘变位机通过集成翻转、回转、升降、倾斜等多种运动功能，使底盘类工件可在设定范围内自动完成多自由度姿态变换。操作人员或机器人无需移动，即可覆盖所有焊缝区域，显著减少人工干预频次；焊枪路径更平顺，熔池状态更稳定，有效改善焊缝成型均匀性，降低咬边、未熔合等缺陷发生率；同时规避高处悬吊、狭小空间强体力作业等安全隐患，切实提升一线作业安全等级与过程可控性。

三、主流产品分类
按结构形式分为：L型、C型、U型、门式、平台式汽车底盘变位机；
按轴数配置分为：单轴、双轴、三轴、四轴汽车底盘变位机；
按驱动方式分为：伺服电机驱动型、液压驱动型、变频电机驱动型；
按头尾架形式分为：固定头架+活动尾架型、双活动头尾架型、一体式刚性头尾架型；
按工件适配特性分为：通用底盘型、新能源电池托盘专用型、轻卡/重卡底盘专用型、模块化可调底盘型。

四、整机结构与工作原理
设备主体由高强度焊接机架、精密回转支承、伺服传动系统、机械锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收指令后，驱动各轴伺服电机协同动作，通过减速器与齿轮/齿圈啮合实现平稳回转；锁紧机构在焊接位自动抱死，确保工件零漂移；导电装置保障焊接电流可靠引出，避免打火损伤工件表面。支持与焊接机器人共用同一控制网络，可实现外部轴联动、离线编程轨迹同步、滚轮架协同启停等成熟工程应用。

五、产品核心优势
结构设计注重刚性冗余与重心平衡，长期满载运行无明显形变；运动过程振动小、启停平稳，重复定位精度满足常规焊接工艺要求；接口开放、协议兼容，可适配主流机器人品牌及国产焊接控制器；关键部件选型兼顾耐用性与维护便利性，平均无故障运行周期长；多重机械+电气双重限位与急停保护，符合GB/T 15706机械安全通用标准；具备接入MES/SCADA系统的硬件基础，可无缝融入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构桥梁、汽车及新能源零部件、风电塔筒与轮毂、食品医药罐体、电力金具及五金结构件等行业。适配对象包括但不限于：矩形/异形底盘框架、环焊类筒体结构、带加强筋箱体、多面体焊接总成、法兰对接组件及各类非标焊接结构件。

七、配套搭配设备

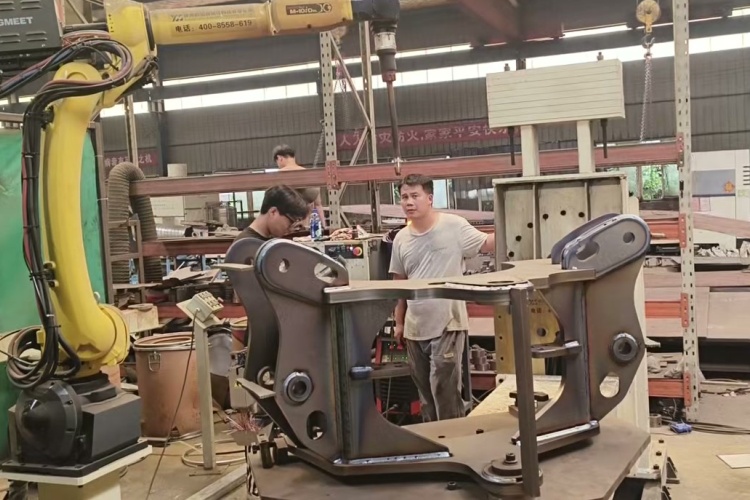

可与六轴焊接机器人、龙门式焊接操作机、主动/被动滚轮架、埋弧焊/气体保护自动焊机、专用快换夹具系统等组合使用。既可作为单工位柔性焊接站核心单元，也支持与输送线、翻转变位、视觉引导等模块集成，构建从上料、定位、焊接到下料的全流程自动化解决方案。

八、科学选型要点
选型应综合评估工件最大负载与重心偏移量、所需翻转角度范围（如±90°或±120°）、升降行程需求、中心通孔直径、是否需多轴联动、是否对接机器人外部轴信号、现场地面承重与空间净高、粉尘/油污等环境因素，避免“大马拉小车”或“小马拉大车”，确保功能匹配、运行可靠、扩展留有余量。

九、日常维保注意事项
定期检查减速机油位并按周期更换润滑脂；每季度清洁回转支承滚道并补注专用润滑脂；确认电缆拖链走向顺畅、无挤压磨损；每月校验锁紧机构夹紧力与响应时间；检查导电铜刷接触状态及搭铁线连接可靠性；对机架焊缝与漆面开展防锈巡检，及时补漆除锈，杜绝腐蚀隐患。

立足焊接本质，回归工艺本源。汽车底盘变位机不是炫技的终端，而是扎根产线、日复一日支撑高质量焊接落地的务实伙伴。徐州小树自动化始终以“让每一道焊缝更可靠”为出发点，专注焊接工装系统的技术沉淀与场景验证，助力制造企业稳扎稳打迈向智能化升级。
