一、产品总述
管道焊接变位机是焊接自动化生产线中不可或缺的核心配套工装设备。它不是独立完成焊接的执行单元，而是为焊枪或焊接机器人提供稳定、可控、可重复的工件姿态调整能力的关键支撑装置。在锅炉压力容器制造、长输管道预制、钢结构厂房构件加工等典型场景中，该设备承担着将复杂空间焊缝“摆正”“转稳”“送准”的基础任务，是传统手工焊向机械化、自动化升级过程中最务实、最普遍的第一步硬件投入。

二、产品核心作用
工厂一线常面临管道环缝仰焊难、大直径筒体翻身靠吊车、多位置焊缝反复调位耗时长、焊工长时间高难度姿势作业易疲劳等问题。管道焊接变位机通过自动翻转、连续回转、精准升降与多角度对位功能，使焊缝始终处于平焊或船形焊最佳位置，显著减少人工干预频次，消除视觉盲区和操作死角，提升焊缝熔深一致性与成形美观度，同步降低劳动强度与现场安全风险。

三、主流产品分类
按结构形式分为单座式、双座式、门架式；按轴数配置分为单轴、双轴、三轴及多自由度联动型；按驱动方式分为伺服电机驱动、变频电机驱动、液压驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、无尾架悬臂式；按工件适配性分为通用型、筒体专用型、法兰对接专用型、异形结构适配型。

四、整机结构与工作原理
设备主体由高强度焊接机架、高承载回转支承、精密传动系统（含减速机与联轴器）、机械/液压锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收指令后驱动伺服或变频电机，经减速输出稳定扭矩，带动工件平稳回转或升降；支持与焊接机器人外部轴协同动作，兼容离线编程路径调用，亦可与滚轮架集成实现“变位+托举”复合运动。

五、产品核心优势
结构刚性强，长期重载运行不变形；回转启停平稳，无抖动、无爬行；定位重复精度满足常规焊接工艺要求；接口开放，可适配主流品牌机器人及焊机通信协议；关键部件防护等级高，适应粉尘、油雾、焊烟等典型车间环境；整机故障率低，平均无故障运行时间达行业基准水平；具备接入MES或产线中控系统的扩展能力。

六、适用行业与适配工件
广泛应用于工程机械底盘结构件、压力容器筒体封头、风电塔筒与法兰、LNG储罐与管道、汽车排气系统管件、钢结构桥梁支座、食品医药罐体及各类五金箱体类焊接场景。可稳定夹持筒体、环形法兰、带筋板箱体、偏心结构件及部分带局部曲面的异形焊接工件。

七、配套搭配设备

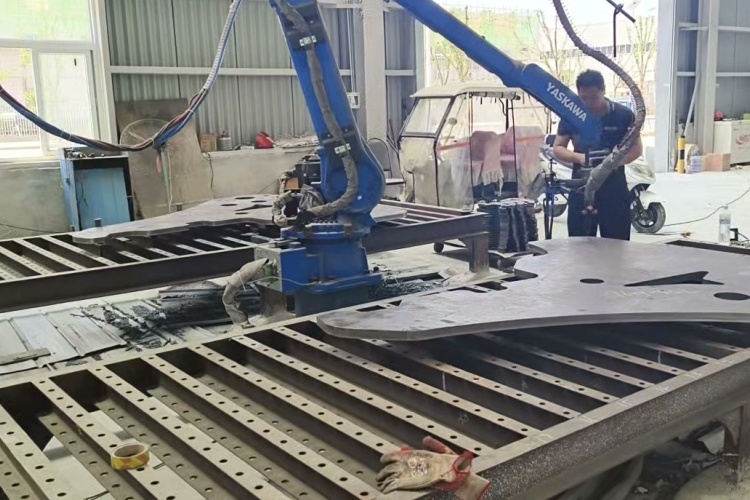

可独立作为手动/半自动焊接工位核心工装使用，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机组合应用；支持与滚轮架联动实现长管全位置焊接；亦可集成于模块化焊接专机或柔性焊接产线，配合快换工装与视觉定位系统，构建闭环焊接工艺链。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需最小回转半径与通孔内径、升降行程与角度调节范围、是否需多轴联动及与机器人通讯协议匹配性，并结合现场地基条件、电源配置、粉尘湿度等工况因素统筹判断，避免“大马拉小车”或“小马拉大车”。

九、日常维保注意事项
定期检查减速机油位并按周期更换；每季度清洁回转支承密封圈并加注专用润滑脂；确认锁紧机构动作可靠、无松动；检查导电铜带连接状态，防止虚接打火；对裸露金属部件进行防锈处理；线路穿管保护，避免焊渣飞溅损伤线缆；建议建立设备运行台账，记录异常振动、异响等早期征兆。

立足焊接本质，回归工艺本源。管道焊接变位机不追求炫技，而专注把每一道焊缝“托得稳、转得准、守得住”。徐州小树自动化深耕焊接工装领域多年，以扎实结构设计、可靠传动逻辑与贴近产线的工程思维，持续为制造业智能化升级提供值得信赖的基础支撑。
