一、产品总述
H 型钢变位机是专为H型截面及类H形结构件设计的通用型焊接变位装备，属于焊接自动化生产线中关键的工件姿态调控工装。在钢结构厂房、桥梁构件、重型机械等批量焊接场景中，该设备承担着将工件精准定位至最优焊接角度的核心任务。它不是孤立运行的单机，而是与机器人、操作机、滚轮架协同作业的“姿态中枢”，支撑传统手工焊向程序化、节拍化、标准化焊接升级的实际落地。

二、产品核心作用
工厂一线常面临H型钢腹板与翼缘交汇处焊缝难以观察、仰角焊缝成形差、人工翻转耗时长、高处作业风险高等现实问题。H 型钢变位机通过自动翻转、连续回转、微调升降与多角度锁紧功能，使焊缝始终处于平焊或船形焊位置，显著减少焊工重复调整动作，降低视觉疲劳与体能消耗；同时保障电弧稳定、熔池可控，从源头提升焊缝一次合格率与外观一致性。

三、主流产品分类
按结构形式分为立式、卧式、L型、C型及双座式；按轴数配置分为单轴（仅回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）；按驱动方式分为伺服电机驱动、变频电机驱动及液压驱动；按头尾架布局分为单驱动头架+从动尾架、双驱动头尾架及无尾架悬臂式；按工件适配性分为通用型、H型钢专用夹持型、带翼缘限位槽型及多规格可调型。

四、整机结构与工作原理

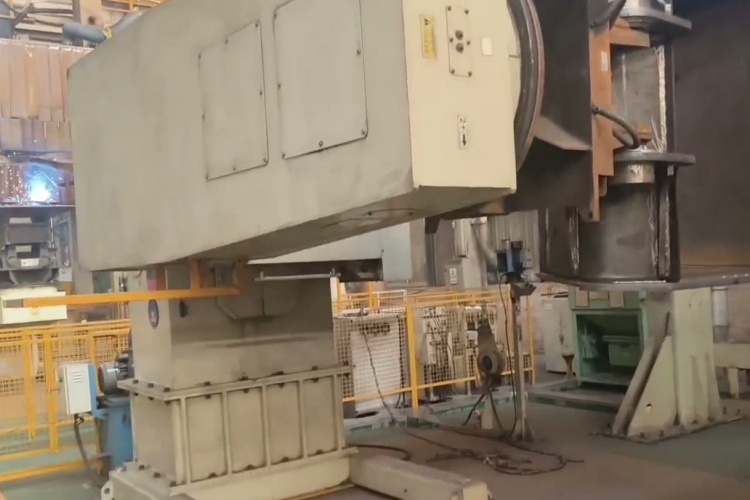

H 型钢变位机由高强度焊接机架、高精度回转支承、模块化传动系统（含减速机与联轴器）、机械/液压双重锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统依据预设工艺路径，驱动伺服电机经减速输出平稳扭矩，带动工件完成回转或倾翻动作；支持与焊接机器人外部轴同步联动，兼容主流品牌离线编程系统；亦可与滚轮架电气互锁，实现筒体与H型构件混合产线的一体化协同控制。

五、产品核心优势
整机采用厚板框架结构与加强筋布局，抗扭刚性强；回转启停无抖动，低速运行平稳性满足精密焊缝跟踪需求；重复定位精度达±0.1°以内；夹持机构兼容不同翼缘宽度与腹板厚度，无需频繁更换辅具；关键部件防护等级IP54以上，适应粉尘、焊烟、油污等典型车间环境；平均无故障运行时间超8000小时，适配7×24小时无人化产线连续运转。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、大型钢结构厂房、风电塔筒与法兰组件、汽车底盘梁架、液化气罐体、管道支吊架及各类五金结构件加工领域。除标准H型钢外，亦适用于T型、十字型、箱型梁、异形截面柱、带筋板结构件及局部加厚类焊接组件。

七、配套搭配设备

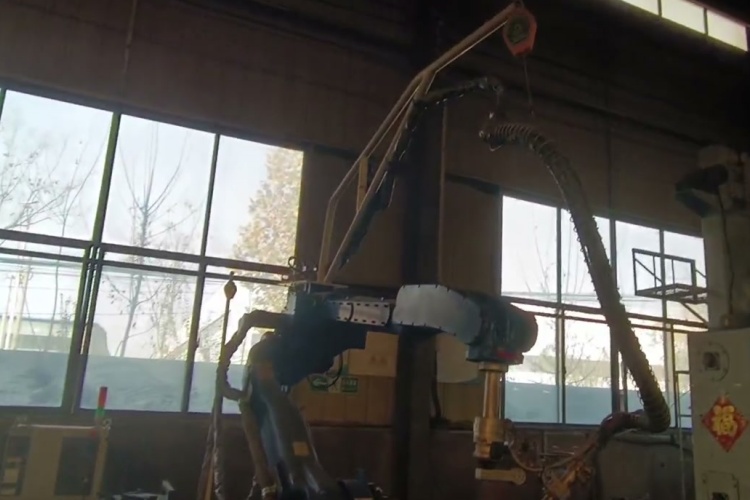

可独立作为手动/半自动焊接工位核心工装使用，更常见于与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊机、气体保护焊机及定制化工装夹具集成应用。支持Modbus/TCP协议通讯，便于接入MES系统，实现焊接参数与变位动作的全过程数据追溯。

八、科学选型要点
选型需综合评估工件最大负载重量与重心偏移量，明确所需回转角度范围（如0–360°连续或±120°摆动）、升降行程要求、通孔直径是否影响腹板穿入、是否需三轴联动以应对复杂焊缝走向，并结合现场地坑条件、机器人可达域、产线节拍要求及未来扩展性统筹确定轴数与结构形式。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并涂抹防锈润滑剂；定期紧固各连接螺栓，校验锁紧机构夹紧力；检查导电铜带磨损情况，确保搭铁电阻＜4Ω；对裸露金属件进行周期性除锈补漆；电缆拖链与限位开关需每月目视检查，防止焊渣堆积导致信号误报。

立足焊接本质，回归工艺本源。H 型钢变位机的价值不在参数堆砌，而在每一次精准翻转背后对焊缝质量的坚守，每一圈平稳回转之中对生产节拍的支撑。徐州小树自动化深耕焊接工装十余年，坚持用扎实结构、可靠控制与贴近产线的细节设计，助力制造企业稳扎稳打迈入智能焊接新阶段。
