一、产品总述

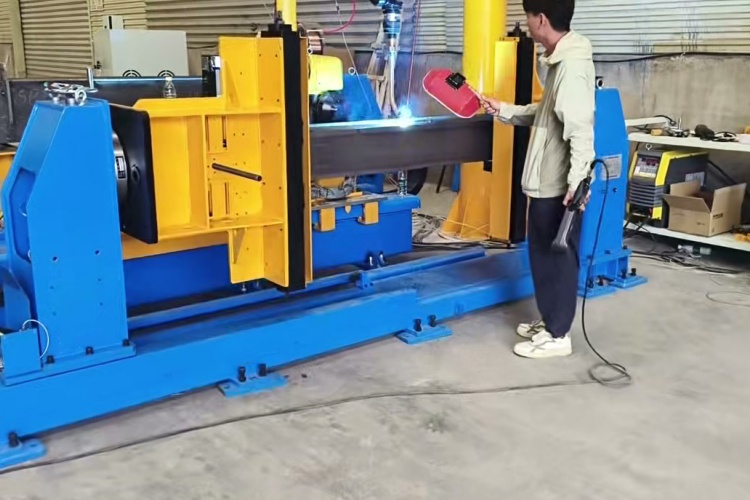

管道变位机是焊接自动化生产线中关键的基础配套工装，属于专用型焊接辅助设备。它不直接参与熔焊过程，但承担着对管道类、筒体类、环形结构类工件进行精准姿态调整的核心任务。在锅炉压力容器制造、大型钢结构组焊、风电塔筒拼装等典型场景中，该设备通过稳定支撑与多自由度运动，将待焊工件调整至最优焊接位置，显著降低对焊工技能依赖，为弧焊机器人、自动焊机等主设备提供可靠、可重复的工艺基准，是传统焊接向自动化、标准化升级过程中最基础也最关键的物理接口。

二、产品核心作用
工厂一线普遍面临人工翻转重管费力、仰焊/立焊成型差、环缝焊接接头不均、小直径管内壁死角难处理等问题。管道变位机通过自动完成工件的回转、翻转、升降及角度微调，使焊枪始终能在平焊或下向焊位作业，有效规避焊缝咬边、未熔合、飞溅堆积等常见缺陷；同时减少人工吊装频次与高危姿态作业，降低劳动强度，提升现场作业安全性与过程一致性。

三、主流产品分类
按结构形式分为立式、卧式、L型、门式四类；按轴数配置分为单轴、双轴、三轴及多轴联动型；按驱动方式分为伺服电机驱动、变频电机驱动与液压驱动；按头尾架配置分为单驱动头架+从动尾架、双驱动头尾架、无尾架悬臂式；按工件适配性分为通用型、小口径管专用型、厚壁大径管重型型、异形法兰对接型等。

四、整机结构与工作原理
设备主体由刚性机架、高精度回转支承、减速传动系统、机械锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收指令后驱动伺服或变频电机，经减速器带动回转平台实现平稳启停与精确定位；锁紧机构保障焊接过程中的抗扭刚性；导电装置确保焊接电流稳定回路；支持与机器人控制器通信，实现外部轴联动、离线编程路径同步，亦可与滚轮架协同完成长直管连续回转焊接。

五、产品核心优势
结构设计充分考虑重载工况下的静动态刚性，整机振动小、运行无爬行；重复定位精度满足自动化焊接工艺要求；多种接口预留便于与不同品牌机器人及焊机匹配；关键部件防护等级高，适应粉尘、油雾、焊烟等典型车间环境；故障点少、维护路径清晰，长期运行稳定性强；具备接入MES系统与产线总控的硬件基础，可无缝融入无人化智能焊接单元。

六、适用行业与适配工件
广泛应用于工程机械底盘结构件、压力容器封头筒节、钢结构桥梁管桁架、汽车排气系统总成、风电塔筒及法兰、液化气罐体、不锈钢储罐、农机具箱体等制造领域。适配工件涵盖Φ100–3000mm各类通径管道、带法兰环件、圆柱壳体、矩形箱体及局部对称异形结构件。

七、配套搭配设备
可独立作为手动/半自动焊接工位核心工装使用，更常与弧焊机器人、埋弧焊操作机、气体保护焊机、数控滚轮架、专用夹具系统集成，构成模块化焊接工作站。支持与现有产线控制系统统一组网，实现工件上料—变位—焊接—下料全流程协同。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（如0–360°连续或±120°摆动）、升降行程需求、中心通孔尺寸、是否需多轴联动、是否接入机器人外部轴、现场地面承重与空间限高等实际条件，避免“大马拉小车”或“小马拉大车”，确保功能匹配、空间兼容、控制协同。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注防锈润滑脂；定期紧固锁紧螺栓、校验限位开关；检查导电铜带接触状态与绝缘护套完整性；对裸露金属件做周期性除锈补漆；电缆拖链与线缆接口处注意防焊渣飞溅与机械刮擦。

立足焊接本质，回归工艺本源。徐州小树自动化深耕管道焊接工装领域多年，坚持用扎实结构、可靠逻辑与现场思维打磨每一台管道变位机——不追逐参数堆砌，只专注让焊缝更稳、让产线更顺、让制造更有底气。
