一、产品总述

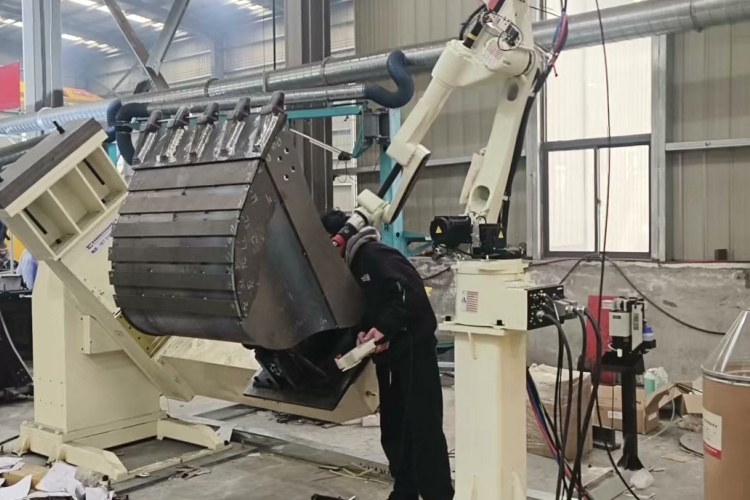

异形钢结构变位机是焊接自动化生产线中关键的基础配套工装设备，专为解决复杂结构件焊接过程中的姿态调整难题而设计。在工程机械、压力容器、风电塔筒等制造场景中，大量存在非标、不对称、重心偏移明显的钢结构件，传统固定工位焊接难以保证焊缝可达性与工艺稳定性。该设备通过精准可控的姿态变换，将工件自动调整至最优焊接位置，成为企业推进焊接工艺升级、实现人工替代与产线智能化改造的重要物理支点。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝成形波动大、死角焊缝返修率高等问题。异形钢结构变位机可完成工件的自动翻转、连续回转、多向升降及角度精确定位，使复杂焊缝始终处于平焊或船形焊位置，显著改善熔池流动性与成形质量；同时降低操作者劳动强度，减少高空、狭小空间作业频次，提升现场本质安全水平。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型、门架式；按轴数配置分为单轴、双轴、三轴、四轴变位机；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、无尾架悬臂式；按专用性分为筒体专用型、箱体专用型、风电法兰专用型、H型钢专用型等。

四、整机结构与工作原理
设备由高强度焊接机架、高精度回转支承、伺服/变频传动系统、机械/液压锁紧机构、导电搭铁装置及PLC控制系统组成。运行时，控制系统根据预设程序驱动各执行单元协同动作，实现工件姿态的精确复位；支持与焊接机器人外部轴联动，兼容离线编程路径调用；可与滚轮架集成形成复合运动平台，满足长筒体环缝与纵缝同步变位需求。

五、产品核心优势
整机采用重载结构设计，刚性强、振动小；回转与升降运动平稳无爬行；重复定位精度满足ISO 9283标准；适配多种夹具接口与机器人品牌通信协议；关键部件防护等级达IP54，适应粉尘、油雾、焊烟等典型车间环境；平均无故障运行时间超8000小时，支持7×24小时连续生产。

六、适用行业与适配工件
广泛应用于工程机械、压力容器、钢结构桥梁、汽车底盘件、风电塔筒及基础环、液化气罐体、不锈钢储罐、建筑金属构架等领域。可稳定承载筒体类、环形法兰、大型箱体、桁架结构、折弯异形件、多面体支架等常规及非常规截面焊接工件。

七、配套搭配设备
可独立作为手动/半自动焊接工位使用，亦可无缝对接焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机等；支持与滚轮架、龙门架、工装夹具系统联控，构成从上料、定位、焊接到下料的全流程自动化单元。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（如±120°或全回转）、升降行程要求、通孔直径或支撑跨度、是否需多轴联动、是否接入MES/PLC网络、现场地面承重与空间净空等实际条件，避免“大马拉小车”或功能冗余。

九、日常维保注意事项
定期检查减速机油位与清洁度，按周期更换润滑脂；每季度检测回转支承齿面磨损及预紧力；清理导电铜刷接触面，校验锁紧机构响应灵敏度；检查电缆拖链走向与防护状态；对裸露钢结构进行防锈补漆，雨季加强电气柜密封性巡检。

立足焊接工艺本质需求，徐州小树自动化深耕异形钢结构变位机研发与应用十余年，坚持用扎实结构、可靠控制与真实工况验证，助力制造企业把“难焊”变成“好焊”，让每一次姿态调整，都成为品质提升的切实支点。
