一、产品总述
短盘立式变位机是一种专为焊接工艺服务的高精度工件姿态调整设备，属于焊接自动化生产线中不可或缺的核心配套工装。它以垂直立式结构为主，工作台面短而紧凑，适用于空间受限但对工件翻转与角度定位要求较高的生产场景。在传统手工焊向半自动、全自动焊接升级过程中，短盘立式变位机承担着将复杂焊缝“送入”最佳焊接位置的关键任务，广泛应用于中小批量、多品种、中等尺寸工件的柔性化焊接作业，是提升产线适应性与工艺一致性的基础保障。

二、产品核心作用
工厂实际焊接中，常面临焊工视角受限、仰焊/横焊操作困难、焊缝成形不均、死角难以覆盖等问题，人工反复调整工件不仅效率低，还易造成定位误差和人身安全隐患。短盘立式变位机通过精准的自动翻转、回转、升降及多角度对位功能，使工件始终处于平焊或下向焊的最佳姿态，显著减少焊接缺陷，提高一次合格率；同时降低焊工劳动强度，改善作业安全性，为稳定输出高质量焊缝提供可靠支撑。

三、主流产品分类
按行业通用分类方式，短盘立式变位机可分为：按结构形式分为单立柱式与双立柱式；按轴数配置分为单轴、双轴（回转+升降）、三轴（回转+升降+倾斜）；按驱动方式分为伺服电机驱动型与普通电机+减速机驱动型；按头尾架配置分为单头固定式、双头同步式及可调距头尾架式；按工件适配性分为通用型、筒体专用型、环形件专用型及异形结构件适配型。

四、整机结构与工作原理
设备主体由高强度焊接机架、高刚性回转支承、精密传动系统（含减速机构与联轴器）、机械/液压双重锁紧结构、导电搭铁装置及集成式电控柜组成。运行时，通过PLC编程控制各执行单元动作，支持伺服电机同步联动，可作为机器人外部轴参与路径规划，兼容主流品牌焊接机器人离线编程系统；亦可与滚轮架实现电气互锁与动作协同，构成复合变位系统，满足复杂轨迹焊接需求。

五、产品核心优势
短盘立式变位机结构紧凑、重心低、整机刚性强，运行平稳无抖动；重复定位精度可达±0.1°以内，长期使用不变形、不漂移；对不同夹具接口兼容性好，适配多种夹持方案；关键部件选用工业级标准件，平均无故障运行时间长；防护等级与接地设计符合现场安全规范，可无缝接入无人值守智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道加工、汽车零部件、风电塔筒及法兰组件、各类罐体与储运容器、五金结构件等行业。适配工件类型涵盖直径300–1800mm的筒体类、外径≤2000mm的环形法兰、高度≤1500mm的箱体结构、以及带凸缘、筋板、非对称特征的异形焊接构件。

七、配套搭配设备

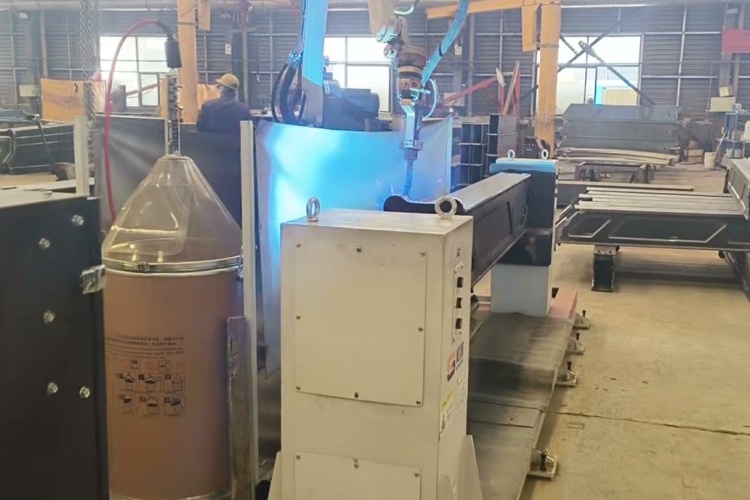

可独立用于人工或半自动焊枪作业，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机协同使用；支持与滚轮架组合形成“立卧复合变位”，也可集成于模块化工装平台，配合专用夹具、清枪站、烟尘收集系统，构建完整自动化焊接工作站。

八、科学选型要点
选型需综合评估工件最大负载重量与重心偏移距离，明确所需回转角度范围（如0–360°连续或±120°限位）、升降行程需求、中心通孔尺寸、是否需多轴联动、是否对接机器人控制系统，以及现场地面承重、电源规格、粉尘/湿度等环境因素，避免“大马拉小车”或“小马拉大车”。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁并注油回转支承滚道；定期紧固锁紧机构螺栓，校验限位开关响应；检查导电铜带接触状态，清除氧化层；保持线路穿管完好，机身定期除锈补漆，尤其关注立柱与底座连接部位防腐处理。

立足焊接本质，回归工艺本源。短盘立式变位机不是炫技的终端，而是扎根产线、日复一日托起焊缝质量的务实伙伴。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与现场思维，助力制造企业走稳自动化升级的每一步。
