一、产品总述
导电接地变位机是焊接自动化生产线中不可或缺的核心配套工装，专为解决大型结构件焊接过程中工件姿态调整与焊接回路稳定导通双重需求而设计。在工程机械、压力容器、风电塔筒等批量焊接场景中，该设备承担着工件精准定位、多角度翻转及焊接电流可靠导入的关键任务。它不是简单替代人工的“翻转台”，而是焊接工艺闭环中承上启下的功能性节点——既保障机器人或焊枪始终处于最优作业姿态，又确保焊接回路低阻抗、无打火、不偏流，是传统焊接向标准化、自动化升级过程中的基础性支撑装备。

二、产品核心作用
工厂实际焊接中，常因工件体积大、结构复杂，导致焊工频繁攀爬、仰焊俯焊交替、焊缝可达性差，进而引发熔深不均、气孔增多、返修率上升等问题。导电接地变位机通过自动完成工件的翻转、回转、升降与角度微调，将所有焊缝逐步“送”至平焊或船形焊位置，显著减少焊接死角；同时内置导电搭铁系统，避免临时接线松动、接触电阻过大引起的电弧不稳，从根源上提升焊缝成型质量与一次合格率。操作人员无需高强度体位调整，劳动强度降低，现场安全风险同步减少。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型及落地式；按轴数配置分为单轴、双轴、三轴及多自由度联动型；按驱动方式分为伺服电机驱动、液压驱动与混合驱动；按头尾架配置分为头架主动+尾架从动、双主动驱动、尾架可调浮动式；按工件适配性分为筒体专用型、环焊专用型、箱体夹持型及异形结构通用型。

四、整机结构与工作原理
设备主体由刚性机架、高精度回转支承、伺服传动系统、机械/液压锁紧机构、集成式导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收来自机器人或上位机的指令，通过伺服驱动实现各轴协同运动；回转与翻转动作支持±180°或全周回转，部分机型具备升降补偿功能；导电系统采用铜合金滑环+弹性压臂组合结构，保证360°连续旋转中接地电阻＜0.05Ω；可无缝接入主流机器人品牌外部轴接口，支持离线编程轨迹映射，并能与滚轮架实现速度同步联动。

五、产品核心优势
结构设计充分考虑重载工况下的长期刚性保持，关键部件经应力仿真与疲劳验证；运行平稳性通过动平衡校验与减振结构保障；重复定位精度达±0.1mm级，满足高一致性焊接要求；模块化结构便于现场安装与后期功能扩展；防护等级达IP54，适应粉尘、油雾、焊渣等典型车间环境；平均无故障运行时间超8000小时，适配7×24小时无人化产线节拍。

六、适用行业与适配工件
广泛应用于工程机械主机厂、压力容器制造企业、钢结构桥梁加工厂、汽车底盘及电池托盘产线、风电塔筒与法兰焊接单元、食品医药罐体产线、以及各类五金结构件批量加工场景。可稳定承载筒体类（如管道、罐体）、环形件（法兰、齿轮圈）、箱体类（底座、壳体）、桁架及空间异形结构件等常规与非标焊接工件。

七、配套搭配设备

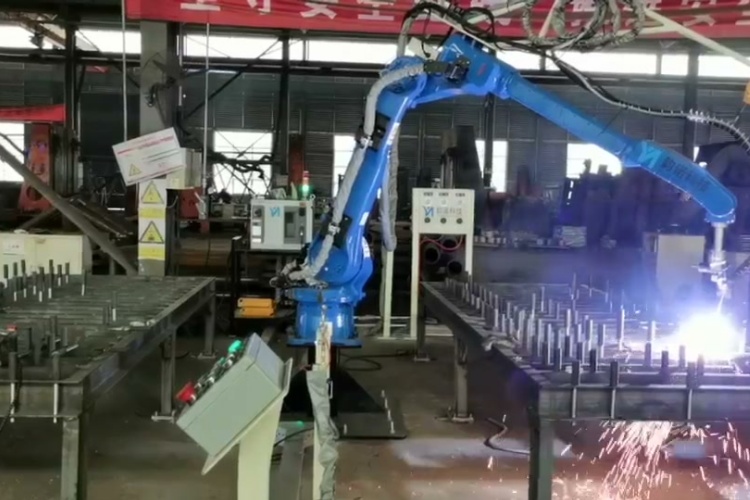

可独立作为单工位焊接平台使用，亦可与六轴焊接机器人、龙门式焊接操作机、自动埋弧焊机、等离子焊机等高效集成；支持与滚轮架组成“变位+旋转”复合工位，亦可配合专用夹具实现快速换型；在柔性产线中，常作为机器人第七轴或工艺协同单元，参与整线逻辑控制与数据交互。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转/翻转角度范围、升降行程需求、中心通孔直径、是否需多轴联动、是否接入MES或机器人系统、现场地面承重与空间限高等实际工况。尤其需关注导电系统与工件材质、表面状态的匹配性，避免氧化层导致接触不良。

九、日常维保注意事项
减速机每500小时加注指定型号润滑脂；回转支承每2000小时检查齿面磨损与密封状态；导电滑环定期清洁碳刷接触面并测量接地电阻；锁紧机构每月校验夹紧力矩与响应延迟；线路穿管与接插件须防焊渣飞溅与油污侵蚀；机身钢结构每年进行除锈补漆，重点防护焊渣堆积区域。

立足焊接本质，回归工艺本源。导电接地变位机不追求炫技参数，而以日复一日的稳定输出、毫厘之间的姿态控制、无声无息的电流护航，成为智能焊接产线中最值得信赖的“工件管家”。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与现场思维，为制造业自动化升级提供真正可用、耐用、好用的基础装备支撑。
