一、产品总述

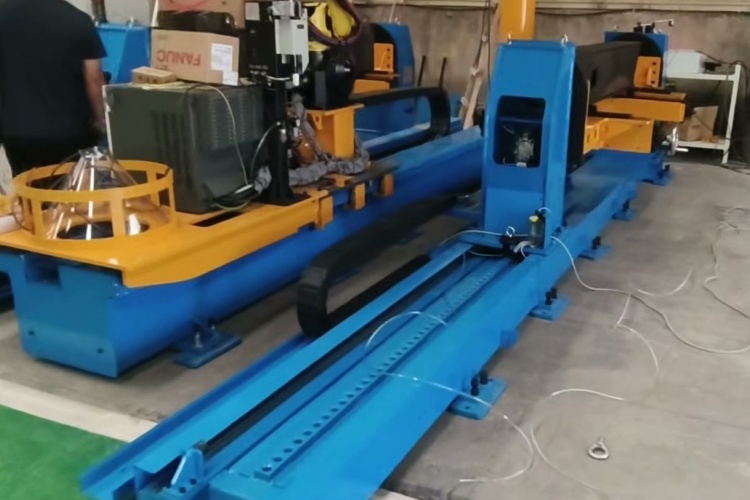

带卡盘法兰变位机是一种专为焊接工艺配套设计的重型工装设备，属于焊接自动化生产线中不可或缺的核心定位与姿态调整单元。它通过标准化法兰接口与卡盘结构，实现对各类回转类及非对称工件的刚性夹持与多自由度空间姿态调节。在传统手工焊向半自动、全自动焊接升级过程中，该设备承担着“让焊缝始终处于最佳施焊位置”的关键任务，广泛应用于批量焊接产线改造、机器人工作站集成及高一致性焊缝质量管控场景，是提升焊接过程可控性与重复精度的基础保障。

二、产品核心作用
工厂实际焊接中，常面临焊工视角受限、仰焊/立焊比例高、焊缝轨迹不连续、人工翻转工件费力且易偏移等问题。带卡盘法兰变位机通过精准的自动翻转、连续回转、升降微调与角度对位功能，将复杂空间焊缝主动“摆正”至平焊或船形焊位，显著减少焊接缺陷，改善熔池成形稳定性；同时降低操作者劳动强度，规避吊装翻转带来的磕碰与安全风险，从源头提升焊缝一次合格率与整机装配精度。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型及落地式；按轴数配置分为单轴、双轴（翻转+回转）、三轴（含升降）及多轴联动型；按驱动方式分为伺服电机驱动、液压驱动与变频电机驱动；按头尾架配置分为单卡盘单顶针、双卡盘、卡盘+V型托架、卡盘+活动尾座等组合；按工件适配性分为筒体专用型、环焊专用型、箱体支撑型及异形件柔性适配型。

四、整机结构与工作原理
设备主体由高强度焊接机架、高承载回转支承、精密传动系统（含减速机与联轴器）、机械/液压锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，通过预设程序控制各执行轴协同动作，支持与焊接机器人共用同一控制平台，实现外部轴联动；可接入离线编程系统完成焊缝轨迹仿真与路径优化；部分机型支持与滚轮架电气互锁，形成“变位+支撑”一体化协同作业模式。

五、产品核心优势
结构刚性强，整机重心低，满载运行无明显晃动；回转平稳性达行业通用精度要求，重复定位误差可控；卡盘与法兰接口标准化程度高，适配主流机器人品牌及多种夹具快换系统；关键部件防护等级满足车间粉尘、油雾环境长期使用需求；故障点集中、维护路径清晰，平均无故障运行时间长；具备与MES系统数据交互基础，可无缝嵌入智能焊接产线架构。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车传动轴与副车架、风电塔筒法兰段、食品医药罐体、锅炉烟道组件及各类五金结构件制造领域。适配工件涵盖标准筒体、环形法兰盘、带凸台箱体、阶梯轴类、带耳板异形支架等常规及非标结构，对工件外径、壁厚、重心偏移量具备较强包容性。

七、配套搭配设备
可独立作为手动/半自动焊接工位核心工装，亦可与六轴焊接机器人、龙门式焊接操作机、自动埋弧焊机、气体保护焊专机及模块化滚轮架组成完整焊接单元。支持加装气动/液压夹具、激光寻位传感器、焊缝跟踪模块等扩展功能，满足从单工序提质到整线智能化升级的不同阶段需求。

八、科学选型要点
选型需综合评估工件最大负载与重心距匹配关系、所需最小回转半径与通孔直径、翻转角度范围（常见±120°或±135°）、升降行程需求、是否需多轴同步控制、现场地面承重与地坑条件、以及与现有机器人品牌通信协议兼容性等实际因素，避免“大马拉小车”或“小马拉大车”，确保设备能力与产线节拍、工艺精度相匹配。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注防锈润滑脂；定期核查锁紧机构压紧力与响应灵敏度；导电搭铁铜带应保持接触面洁净无氧化；控制柜进出线缆须做好防拉拽与油污防护；机架表面漆层破损处及时补漆，防止焊渣飞溅导致局部锈蚀。规范保养可有效延长核心部件寿命，维持长期运行精度。

立足焊接本质，回归工艺本源。带卡盘法兰变位机不是炫技的载体，而是让每一次焊缝都更稳、更准、更可靠的工业基石。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与真实工况验证，助力制造企业一步一个脚印，走实智能制造升级之路。
