一、产品总述
轨道行走头尾架变位机是一种专为中大型结构件焊接作业设计的重型工装设备，属于焊接自动化生产线中不可或缺的核心配套工装。它通过头架与尾架协同夹持工件，在轨道上实现整体位移，并配合多自由度运动完成空间姿态调整。在传统手工焊向自动焊、机器人焊升级过程中，该设备有效解决了工件无法稳定定位、难以连续变位、焊接路径中断等现实瓶颈，成为提升产线柔性、保障工艺一致性的基础性支撑装备。

二、产品核心作用
工厂实际焊接中，常因工件体积大、结构复杂导致焊工频繁攀爬、反复调整站位，不仅效率低，更易出现仰焊成形差、立焊熔深不均、角落焊缝漏焊等问题。轨道行走头尾架变位机可精准执行工件的翻转、回转、升降及角度对位动作，使待焊部位始终处于平焊或船形焊最佳位置；同步降低人工干预频次，减少高处作业与重物搬运，显著改善作业安全性与焊缝一次合格率。

三、主流产品分类
按结构形式分为固定式、轨道行走式、地坑嵌入式；按轴数配置分为双轴（回转+倾斜）、三轴（增加升降）、四轴（含头尾独立旋转）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架机型分为标准头尾架、快换头尾架、带中心孔自定心头尾架；按工件专用性分为筒体专用型、箱体支撑型、风电法兰适配型、异形结构夹持型等。

四、整机结构与工作原理

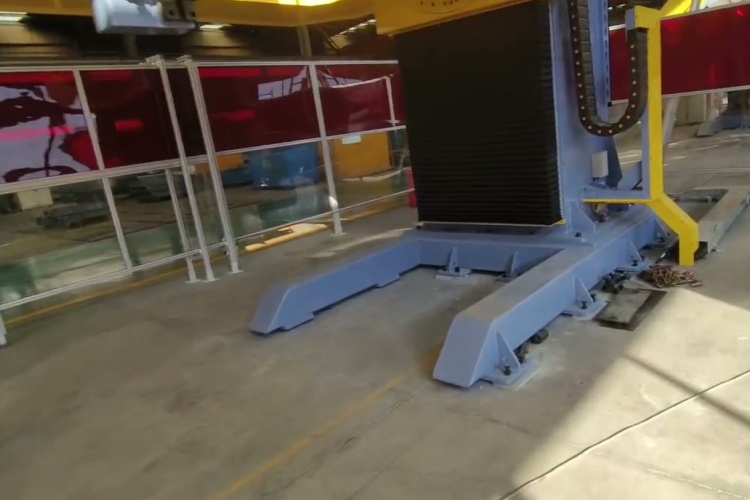

设备主体由高强度焊接机架、精密回转支承、伺服减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，PLC依据预设程序协调各轴动作，实现头尾同步回转、差速翻转或定点悬停；支持与焊接机器人作为外部轴联动，兼容主流品牌机器人离线编程接口；亦可与滚轮架集成，形成“行走+回转+支撑”一体化协同作业模式。

五、产品核心优势
整机采用重载结构设计，刚性强、振动小；回转运行平稳无爬行，重复定位精度满足焊接工艺要求；模块化结构便于现场安装与后期扩展；关键部件防护等级高，适应粉尘、油雾、焊烟等典型车间环境；故障点少、维护窗口清晰，长期运行稳定性好；具备与MES系统通信基础，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构桥梁与管道、汽车底盘及电池托盘、风电塔筒与轮毂、食品医药罐体、锅炉储罐及通用五金结构件等行业。适配工件涵盖直径300mm至4000mm级筒体、环形法兰、矩形箱体、H型钢组合构件、带凸台异形支架等多种形态，对非对称、偏心、多面焊缝结构具有良好适应性。

七、配套搭配设备

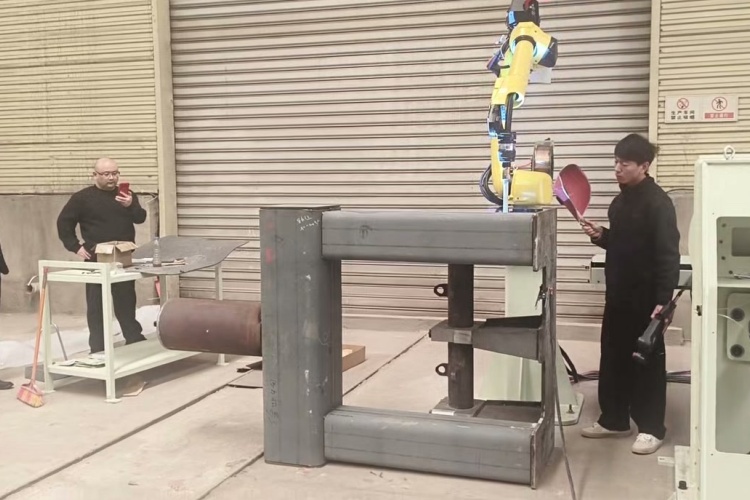

可独立用于半自动焊接工位，亦可与弧焊机器人、埋弧焊操作机、TIG/MIG自动焊机、数控滚轮架及专用夹具组成完整焊接单元。支持与产线输送系统、安全围栏、烟尘净化装置联控，满足从单工位升级到整线集成的多样化部署需求。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（0–360°或限位区间）、升降行程需求、通孔内径适配尺寸、是否需多轴联动、是否对接机器人外部轴协议，以及现场地面承重、轨道铺设条件、温湿度与腐蚀性介质等工况因素，避免功能冗余或能力不足。

九、日常维保注意事项
定期检查减速机油位与清洁度，按周期更换润滑脂；每季度核查回转支承齿面啮合状态及密封有效性；保持导电铜带接触面无氧化、无松动；锁紧机构需每月进行力矩校验；线路穿管与接插件应防焊渣飞溅；机身外露金属面建议半年做一次除锈补漆处理，确保结构长期承载可靠性。

轨道行走头尾架变位机不是简单的工位移动工具，而是焊接工艺稳定落地的物理支点。在智能制造纵深推进的当下，它以扎实的结构、可靠的性能和开放的集成能力，持续为真实产线注入确定性。徐州小树自动化深耕焊接工装领域多年，坚持用工程思维打磨每一台设备——让变位更稳一点，让焊接更准一点，让产线更韧一点。
