一、产品总述
双回转头尾架变位机是一种专为中大型结构件焊接作业设计的高精度工件定位与姿态调整设备，属于焊接自动化生产线中不可或缺的核心配套工装。在传统手工或半自动焊接向智能化、柔性化升级过程中，该设备承担着工件精准定位、多角度翻转与稳定承载的关键任务。广泛应用于批量稳定生产场景，如筒体环缝焊接、箱体框架组对、异形构件装配等环节，是实现焊缝可达性提升、焊接路径优化和人机协同效率跃升的基础保障。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝成型波动大、人工翻转耗时费力等问题。双回转头尾架变位机通过头架与尾架同步回转、独立升降、角度微调及锁紧定位功能，使复杂工件在焊接过程中始终处于平焊或船形焊位，显著减少焊接缺陷，改善熔池成形质量；同时降低操作人员重复性体力劳动强度，规避高空翻转、重物撬动等安全隐患，为稳定输出合格焊缝提供可靠工装基础。

三、主流产品分类
按结构形式分为立式、卧式、倾斜式；按轴数配置分为两轴（回转+翻转）、三轴（增加升降）、四轴（含头尾独立回转）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架机型分为标准头尾架、可调距头尾架、带中心孔定位头尾架；按工件专用性分为筒体专用型、风电法兰专用型、压力容器封头专用型、钢结构箱梁专用型等。

四、整机结构与工作原理

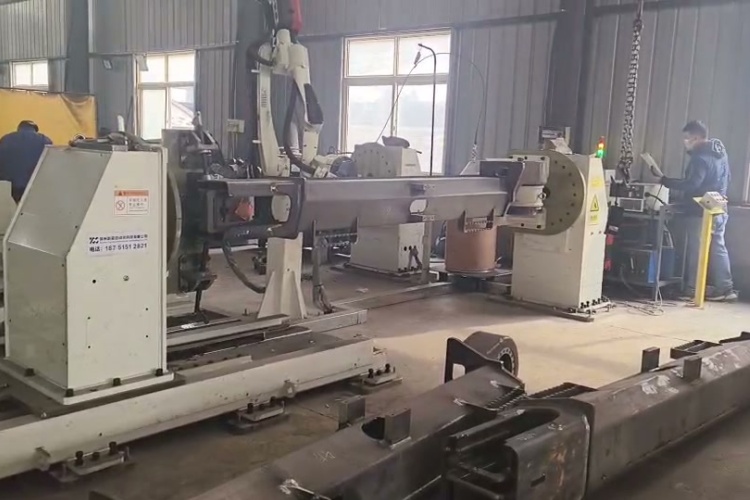

设备由高强度焊接机架、高刚性回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，通过PLC预设程序控制头尾架同步或差速回转，配合伺服电机实现±0.1°以内角度定位；支持与焊接机器人外部轴信号交互，实现离线编程路径联动；亦可与滚轮架集成，形成“变位+旋转”复合运动模式，满足环焊缝全位置焊接需求。

五、产品核心优势
结构采用整体框架式设计，抗扭刚性强；回转运行平稳无抖动，低速启停响应准确；重复定位精度达±0.2°，长期使用不变形；适配多种夹具接口与机器人品牌通信协议；关键部件防护等级IP54以上，适应粉尘、油雾、焊烟等典型车间环境；平均无故障运行时间超8000小时，维护节点明确，备件通用性强；具备接入MES系统与智能产线管理平台的基础接口能力。

六、适用行业与适配工件
已成熟应用于工程机械底盘件、压力容器筒节与封头、风电塔筒及轮毂、燃气储罐与化工反应釜、钢结构桥梁构件、汽车车架与电池托盘、不锈钢罐体及五金异形支架等制造领域。可稳定承载筒体类、环形法兰、矩形箱体、T型梁、H型钢组合件、多面体桁架等规则与非对称结构工件，最大回转直径覆盖Φ600mm至Φ4000mm级范围。

七、配套搭配设备
可独立作为单工位焊接工装使用，亦能与弧焊机器人、埋弧焊操作机、激光-MIG复合焊机、数控滚轮架、气动/液压夹具系统无缝对接。在产线集成中，常作为机器人第七轴或协同运动单元，配合视觉寻位、焊缝跟踪等模块，构建从上料、定位、焊接到下料的闭环自动化流程。

八、科学选型要点
选型需综合评估工件最大负载重量与重心偏移量、所需最小回转半径与通孔内径、工艺要求的翻转角度范围（如±90°或±120°）、升降行程需求、是否需与特定品牌机器人通讯、现场地基承重与空间限高等实际条件，避免仅凭外形尺寸或吨位盲目匹配，确保设备投入后真正服务于工艺节拍与质量目标。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注防锈润滑剂；定期紧固传动链条张力与锁紧螺栓；检查导电铜刷磨损情况，确保搭铁电阻＜4Ω；电缆拖链弯曲半径符合规范，避免硬折损伤；机架表面定期除锈补漆，尤其焊渣飞溅区域需重点防护。

立足焊接本质，回归工艺本源。双回转头尾架变位机不是技术堆砌的产物，而是扎根车间一线、经受千百次焊缝检验的实用装备。它不替代焊工的经验，而是让经验更高效落地；不追求参数极限，而专注每一次翻转的稳、准、久。徐州小树自动化坚持用扎实结构、可靠逻辑与真实反馈，持续打磨焊接工装的底层能力——因为真正的智能制造，始于每一个不妥协的细节。
