一、产品总述
主动头尾架变位机是焊接自动化生产线中不可或缺的核心配套工装，属于重型焊接辅助设备类别。它通过头架与尾架协同驱动，实现对中大型工件的精准姿态调整，在工程机械结构件、压力容器筒体、风电塔筒法兰段等典型焊接场景中，承担着工件定位、翻转、回转与角度微调的关键任务。在传统手工焊或半自动焊向自动化升级过程中，该设备有效填补了“人找焊缝”到“焊缝就位”的工艺断点，是提升产线节拍、保障焊接一致性的基础性支撑装备。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝跟踪困难、重复调整耗时等问题。主动头尾架变位机通过伺服驱动实现工件自动翻转、连续回转、多角度倾斜及垂直升降，使复杂焊缝始终处于平焊或下向焊位；配合机器人或操作机作业，可显著减少人工干预频次，规避因人为操作偏差导致的焊缝余高不均、未熔合、气孔等质量缺陷。同时降低焊工登高、弯腰、扭转等高强度动作，从源头改善作业安全性与劳动强度。

三、主流产品分类
按结构形式分为单臂式、双臂式、门式、落地式；按轴数配置分为两轴（回转+倾斜）、三轴（回转+倾斜+升降）、四轴（含尾架独立伸缩）；按驱动方式分为伺服电机驱动、变频电机驱动、液压驱动；按头尾架机型分为标准头尾架、快换头尾架、带中心定位功能头尾架；按工件专用性分为筒体专用型、环焊专用型、箱体支撑型、异形件适配型。

四、整机结构与工作原理

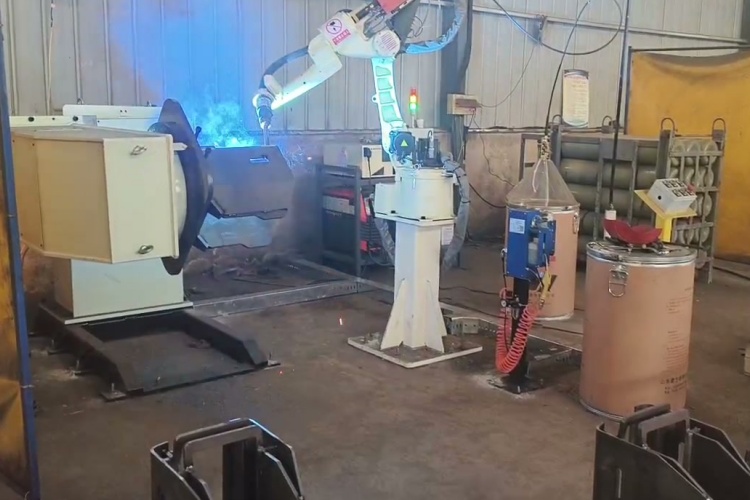

设备由刚性机架、高承载回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及集成化控制系统组成。运行时，PLC接收指令后协调头尾架伺服单元同步启停，确保工件回转平稳无抖动；支持与焊接机器人共用同一控制平台，实现外部轴联动与离线编程路径映射；亦可与滚轮架电气联锁，构成复合运动系统，满足长直焊缝与环缝的连续变位需求。

五、产品核心优势
整机采用厚板焊接框架结构，静态刚性与动态抗振性兼顾；回转定位精度可达±0.1°，重复定位稳定可靠；传动链路冗余设计，故障率低，连续运行寿命长；接口开放，兼容主流机器人品牌通信协议；防护等级满足车间油雾、粉尘环境要求；支持接入MES系统，为无人化焊接产线提供稳定工件姿态保障。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构桥梁、汽车底盘与电池托盘、风电塔筒与主机架、食品医药罐体、锅炉管道、五金结构件等行业。适配工件涵盖直径Φ300mm至Φ4000mm级筒体、直径≤3500mm环形法兰、长宽高≤12m×4m×4m箱体结构、以及带凸台、斜面、多截面过渡的异形焊接构件。

七、配套搭配设备
可独立作为手动/半自动焊接工位核心工装，更常与6轴焊接机器人、龙门式焊接操作机、数控埋弧焊机、气体保护焊专机、模块化滚轮架及定制化工装夹具组合使用，支持单站部署或整线集成，灵活适配新建产线与老旧产线智能化改造。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（如0–360°连续或±120°摆动）、升降行程需求、通孔内径适配尺寸、是否需多轴联动、是否对接机器人IO信号、现场地面承重与空间限高等实际工况，避免“大马拉小车”或“小马拉大车”，确保设备能力与生产节拍匹配。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注锂基润滑脂；定期校验锁紧机构夹紧力与响应时间；检查导电刷接触状态与搭铁电阻值；对裸露金属部件进行周期性除锈补漆；电缆线槽保持通畅，避免拖拽磨损。

立足焊接工艺本质，主动头尾架变位机不是炫技的智能终端，而是扎根产线、日复一日承载工件重量、稳定输出姿态精度的工业基石。徐州小树自动化深耕焊接工装领域多年，坚持将可靠性、适配性与可维护性作为产品设计原点——让每一次翻转都精准，每一处焊缝都扎实，每一台设备都经得起产线长期考验。
