一、产品总述
带支撑托轮变位机是焊接自动化生产线中不可或缺的核心配套工装，属于专用型工件姿态调整设备。它通过多自由度运动控制，实现对中大型回转类、箱体类及异形结构件的精准定位与动态姿态调节。在传统焊接车间向自动化、智能化升级过程中，该设备承担着“工件搬运员”和“焊缝呈现者”的双重角色——将复杂焊缝主动送入最佳焊接位置，大幅降低对焊工经验的依赖，为焊接质量一致性与产线节拍提升提供基础保障。

二、产品核心作用
工厂实际焊接中常面临焊缝位置高、仰焊多、死角难触达、人工翻转耗时费力等问题。带支撑托轮变位机可完成工件自动翻转、连续回转、升降微调、角度精确定位等动作，有效消除焊接盲区，使焊枪始终处于平焊或俯焊最优姿态。由此显著改善熔池成形稳定性，减少咬边、未熔合等缺陷；同时降低操作人员登高、推拉、吊装等高强度作业频次，提升现场本质安全水平。

三、主流产品分类
按结构形式分为立式、卧式、斜置式；按轴数配置分为单轴、双轴、三轴、四轴；按驱动方式分为电机直驱、减速机传动、伺服驱动；按头尾架结构分为双驱动式、单驱动+从动式、全浮动式；按工件适配性分为筒体专用型、环焊专用型、箱体支撑型、多面体适配型等。

四、整机结构与工作原理

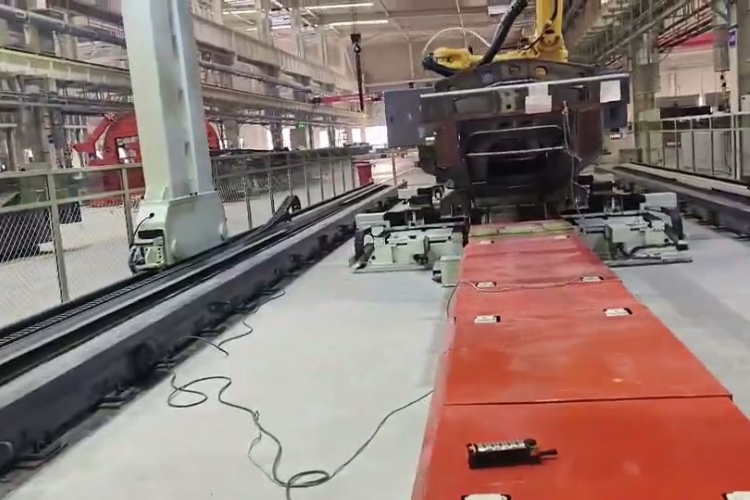

设备由刚性机架、高承载回转支承、模块化传动系统、机械/液压锁紧机构、导电搭铁装置及工业级控制系统组成。运行时，PLC接收指令后协调各轴伺服单元同步动作，实现工件平稳启停与精确定位；支持与焊接机器人作为外部轴联动，兼容主流品牌机器人离线编程系统；亦可与滚轮架集成，形成“回转+托举+调姿”一体化协同作业模式。

五、产品核心优势
结构设计注重静刚性与抗扭性，整机运行无抖动、无爬行；重复定位精度满足常规自动化焊接工艺要求；托轮支撑布局兼顾通用性与局部适配性，可应对多种截面轮廓工件；关键部件选型成熟，故障率低，平均无故障运行时间长；防护等级与接地措施完备，适用于粉尘、油雾、焊烟并存的典型车间环境；具备接入MES/SCADA系统的通讯接口，适配无人化智能焊接产线部署需求。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架生产、风电塔筒与轴承座加工、食品医药罐体、化工储运设备、五金结构件批量焊接等领域。适配工件涵盖直径Φ300mm至Φ4000mm级筒体、法兰环、封头、H型钢组合件、焊接箱体、多面体支架及各类重心偏移明显的异形结构件。

七、配套搭配设备
可独立作为手动/半自动焊接工位核心工装使用，更常见于与焊接机器人、龙门式焊接操作机、自动埋弧焊机、气体保护焊专机、气动/液压夹具等协同作业。支持与滚轮架共用底座，实现“变位+旋转”复合功能；亦可作为全自动焊接产线中的标准工位模块，参与整线逻辑联控与节拍匹配。

八、科学选型要点
选型需综合评估工件最大负载重量及重心距分布、所需回转角度范围（如±120°或全周回转）、垂直升降行程需求、通孔或悬臂端尺寸约束、轴数联动必要性、是否需对接机器人IO信号、现场地面承重与空间限高等实际工况，避免功能冗余或能力不足。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期更换；每季度清洁并润滑回转支承齿圈与滚道；核查线路穿管密封性与接地电阻值；半年校验锁紧机构夹持力与响应时效；导电刷组件需保持接触面洁净、压力均匀；机架表面锈蚀部位及时除锈补漆，防止应力集中区域腐蚀扩展。

立足焊接本质，回归工艺本源。一台可靠的带支撑托轮变位机，不追求参数堆砌，而在于日复一日的稳、准、久——它让焊缝更可控，让产线更从容，让智造落地有声。徐州小树自动化，专注焊接工装十五年，以扎实结构、可靠控制与贴近现场的服务逻辑，助力企业焊得更稳、更准、更远。
