一、产品总述
HSB重型焊接变位机是一类专为中大型结构件焊接作业设计的高承载、高稳定性焊接辅助工装，属于焊接自动化生产线中不可或缺的核心配套设备。它不参与焊接过程本身，但直接决定焊枪能否以最优姿态接近焊缝、操作者或机器人能否稳定完成全位置焊接。在传统手工焊向机械化、自动化升级过程中，HSB重型焊接变位机承担着“托得住、转得稳、停得准、配得上”的基础支撑作用，广泛应用于批量稳定、质量要求严、结构复杂的焊接产线改造与新建项目。

二、产品核心作用
工厂实际焊接中，常面临工件体积大、重量沉、焊缝分布广、空间姿态多变等问题。人工翻转工件耗时费力，仰焊、立焊比例高，易导致焊缝成形差、飞溅多、返修率上升；同时存在高空作业风险与重复性劳损隐患。HSB重型焊接变位机通过精准的自动翻转、回转、升降及角度对位功能，将复杂焊缝持续调整至平焊或船形焊位置，显著减少焊接死角，改善熔池控制条件，提升焊缝一次合格率；同步降低操作强度，提高人机协同安全性与作业连续性。

三、主流产品分类
按行业通用分类方式，HSB重型焊接变位机涵盖以下五类：按结构形式分为L型、C型、座式、双座式及落地式；按轴数配置分为单轴、双轴、三轴及多自由度联动型；按驱动方式分为伺服电机驱动、液压驱动与混合驱动；按头尾架配置分为单头固定+尾架可调型、双头同步驱动型、无尾架悬臂型；按工件适配性分为筒体专用型、环焊专用型、箱体夹持型及异形结构通用型。

四、整机结构与工作原理
HSB重型焊接变位机由高强度焊接机架、大承载回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后驱动伺服电机经减速器输出扭矩，带动工件实现平稳回转或倾翻；锁紧机构在定位后提供刚性约束；导电系统保障焊接电流稳定回路；设备支持与焊接机器人作为外部轴联动，兼容主流品牌离线编程系统，并可与滚轮架实现电气与机械信号同步，满足多设备协同作业需求。

五、产品核心优势
结构采用整体式厚板焊接框架，抗扭刚性强；回转与倾翻运动平稳无抖动，低速运行仍保持高启停响应；重复定位精度满足常规工艺要求；接口标准统一，可适配不同品牌机器人与焊机；关键部件防护等级高，适应粉尘、油雾、高温等典型车间环境；平均无故障运行时间长，维护节点明确，长期服役稳定性好；具备接入MES系统与产线中控的基础通讯能力，可无缝融入无人化智能焊接产线。

六、适用行业与适配工件
适用于工程机械主机及属具制造、压力容器与反应釜生产、大型钢结构与管道预制、商用车及新能源汽车底盘部件、风电塔筒与轴承座加工、食品医药及化工罐体制造、重型五金结构件焊接等领域。可稳定承载筒体类（含偏心筒）、环形法兰、大型箱体、H型梁组合件、支架类异形结构及多面体焊接构件。

七、配套搭配设备

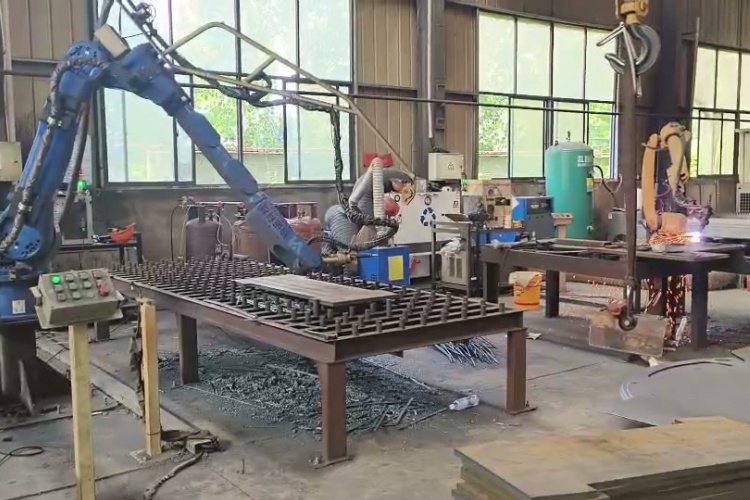

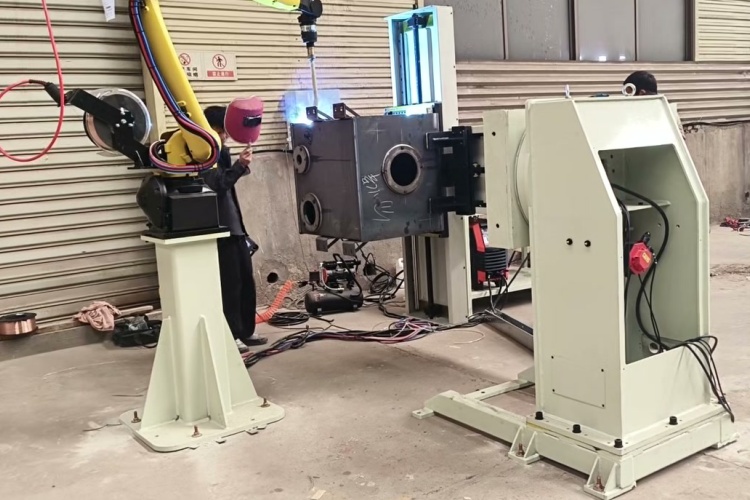

HSB重型焊接变位机可独立用于半自动焊接工位，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机联合使用；支持与主动式滚轮架构成复合变位系统；可集成专用快换夹具、液压压紧模块及激光寻位传感装置，是构建柔性化、模块化焊接工作站的关键物理载体。

八、科学选型要点
选型需综合评估工件最大负载及重心偏移量、所需回转角度范围（0–360°或±120°等）、升降行程需求、中心通孔直径、是否需要多轴联动、是否对接机器人外部轴协议、现场地面承重与空间限高等因素。建议结合实际工件三维模型与工艺节拍进行工况模拟，优先匹配结构冗余度高、调节自由度足、扩展接口完备的机型。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清理回转支承齿面杂质并加注极压锂基脂；定期紧固地脚螺栓与传动连接件；检查导电铜带磨损与搭接可靠性；校验锁紧机构动作行程与夹紧力；对裸露金属表面进行除锈补漆防护；所有电气线路应避免拖拽、挤压与焊渣飞溅直击。

立足焊接本质，回归工艺本位。HSB重型焊接变位机不追求参数堆砌，而专注在每一台设备的刚性、精度与耐久中，夯实自动化焊接的物理基础。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠传动与务实设计，为制造业智能化升级提供值得托付的底层支撑。
