一、产品总述
翻转滚轮架变位机是一种专为焊接工艺服务的重型工装设备，属于焊接自动化生产线中不可或缺的核心配套变位装备。它通过机械结构实现工件的空间姿态调整，将原本需人工翻转、吊装、定位的复杂操作转化为程序化、可重复的自动动作。在传统手工焊向半自动、全自动焊接升级过程中，该设备承担着“让焊缝始终处于最佳施焊位置”的关键任务，广泛应用于批量稳定生产的中大型结构件焊接场景，是提升产线柔性与焊接一致性的基础保障。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝跟踪困难、返修率上升等问题。翻转滚轮架变位机通过集成翻转、回转、升降及角度微调功能，使工件在焊接全程保持平焊或船形焊位，显著减少焊接缺陷；同时规避人工翻转带来的安全风险与效率瓶颈，降低操作者劳动强度，提升焊缝成型均匀性与一次合格率，真正实现“焊得稳、焊得准、焊得快”。

三、主流产品分类
按结构形式分为单臂式、双臂式、龙门框架式；按轴数配置分为两轴（翻转+回转）、三轴（增加升降）、四轴（含角度微调）；按驱动方式分为电机直驱型、减速机传动型、伺服同步型；按头尾架布局分为标准头尾架型、单驱动头架配从动尾架型、双驱动对称型；按工件适配性分为通用型、筒体专用型、箱体支撑型、异形件浮动夹持型。

四、整机结构与工作原理
设备主体由高强度焊接机架、精密回转支承、模块化传动系统（含减速机构与联轴器）、液压或机械锁紧结构、导电搭铁装置及工业级控制系统构成。运行时，PLC作为主控单元协调各执行机构动作，支持伺服电机同步联动控制翻转与回转轴；可与焊接机器人共用同一控制平台，接受离线编程路径指令，实现外部轴协同运动；亦可与滚轮架本体集成，形成“回转+轴向输送”一体化动作逻辑，满足长筒类工件连续环焊需求。

五、产品核心优势
结构刚性强、重心低、抗扭变形能力优；运行平稳无抖动，空载与满载状态下回转启停响应一致；重复定位精度满足常规焊接工艺要求；滚轮支撑面与夹持接口兼容多种工装接口标准；关键部件选材与防护等级适配车间粉尘、油污、潮湿等典型工况；故障点少、维护路径清晰，平均无故障运行周期长；具备与智能产线数据交互基础，支持接入MES系统与远程监控。

六、适用行业与适配工件
广泛服务于工程机械主机厂、压力容器制造企业、钢结构桥梁与管道工程单位、新能源汽车底盘及电池托盘产线、风电塔筒与轮毂加工基地、食品医药罐体制造商、以及各类五金结构件加工厂。可稳定承载筒体类（如储罐、烟囱、搅拌罐）、环形法兰件、矩形箱体、H型钢组合构件、带凸台或开孔异形结构件等多种形态焊接工件。

七、配套搭配设备

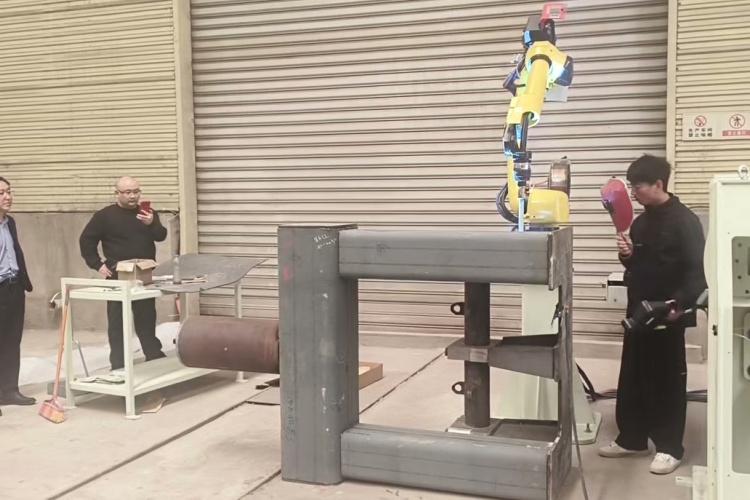

翻转滚轮架变位机既可独立配合手工焊枪或半自动焊机使用，也常与焊接机器人、焊接操作机、埋弧焊专机、气体保护焊设备组成完整焊接工作站；可与标准滚轮架、V型托架、液压夹具、激光寻位系统等协同作业；在产线集成中，作为机器人外部第7轴或第8轴，承担工件姿态补偿功能，提升整线作业节拍与工艺适应性。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需翻转角度范围（常见±90°至±120°）、回转直径与通孔尺寸、升降行程需求、是否需多轴联动编程、现场地基承重与空间限高、以及是否需接入上位系统等要素。不同结构形式对应不同重心适应能力与安装便捷性，应结合产线节拍、换型频次与长期扩展性统筹判断。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期更换；每季度清洁并润滑回转支承齿圈与滚动体；确认所有电气线路套管完好、接线端子无松动氧化；每月校验锁紧机构动作可靠性与夹持力衰减情况；导电搭铁铜刷需保持接触良好、无严重磨损；机身外露金属面视环境定期除锈补漆，防止焊渣飞溅造成局部腐蚀。

立足焊接本质，回归工艺本源。翻转滚轮架变位机不是炫技的智能终端，而是扎根产线、日复一日保障焊缝质量的务实伙伴。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠传动与贴地而行的设计逻辑，为制造业智能化升级提供经得起时间检验的基础支撑。
