一、产品总述
扇形齿轮传动变位机是焊接自动化生产线中不可或缺的核心配套工装，属于重型焊接辅助设备类别。其本质是通过精密机械结构与可控动力系统，实现对大型、重型或异形焊接工件的空间姿态精准调控。在传统手工焊向自动焊、机器人焊升级过程中，该设备承担着“让焊缝主动迎向焊枪”的关键角色，广泛应用于产线改造、智能车间建设及单工序效率提升场景，是保障焊接过程连续性、一致性和可重复性的基础支撑。

二、产品核心作用
工厂实际焊接中常面临工件翻转费力、仰焊/立焊位置多、焊缝跟踪困难、人工调整耗时长等问题。扇形齿轮传动变位机通过稳定驱动实现工件自动翻转、连续回转、精准升降及多角度定位，有效消除焊接盲区，减少焊工反复攀爬、调整体位等高风险动作，显著改善焊缝成形质量，降低返修率，同时缩短单件焊接周期，提升整线节拍稳定性。

三、主流产品分类
按结构形式分为单座式、双座式、L型、U型及落地式；按轴数配置分为单轴、双轴、三轴及四轴联动机型；按驱动方式分为伺服电机驱动、步进电机驱动及液压驱动型；按头尾架结构分为固定头架+活动尾架、双活动头尾架及一体式刚性头尾架；按工件适配特性分为筒体专用型、环焊专用型、箱体夹持型及异形结构通用型。

四、整机结构与工作原理

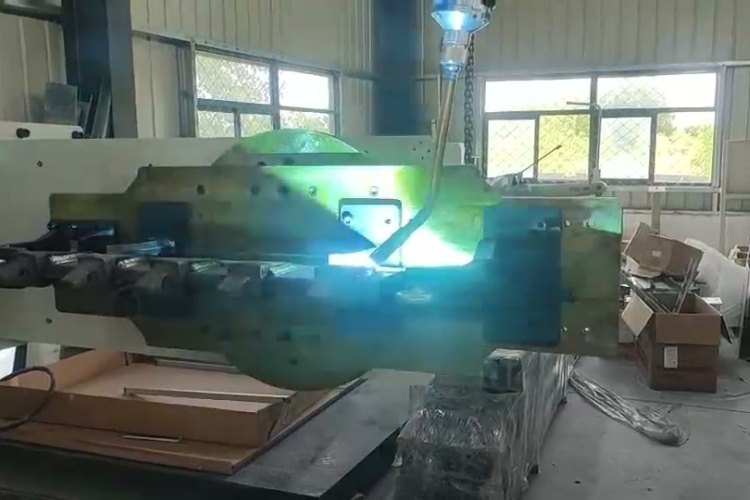

扇形齿轮传动变位机由高强度焊接机架、高承载回转支承、扇形齿轮啮合传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，伺服系统驱动扇形齿轮与齿圈啮合，带动工作台平稳回转；PLC接收上位指令，协调各轴运动逻辑，支持与焊接机器人作为外部轴联动，兼容离线编程路径调用，并可与滚轮架实现同步启停与速度匹配，满足复杂轨迹焊接需求。

五、产品核心优势
结构刚性强，抗扭抗震性能优；回转运行平稳，低速无爬行，定位重复精度可靠；适配接口标准化，可对接主流机器人品牌及国产焊接操作系统；传动系统故障点少，关键部件防护等级高；整机安全联锁完善，含急停、限位、过载、断电自锁等多重保护；长期运行后几何精度保持性好，支持7×24小时无人化产线稳定运行。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架产线、风电塔筒与法兰组件、食品医药罐体、化工储罐以及各类五金结构件加工领域。适配工件涵盖圆柱筒体、法兰盘、环形焊缝件、矩形箱体、H型钢构、带耳座异形件及多面体组合结构等常规与非标焊接对象。

七、配套搭配设备
可独立作为单工位焊接工装使用，亦可与弧焊机器人、激光焊机、埋弧焊操作机、数控滚轮架、自动送丝系统及专用快换夹具集成，构成模块化焊接工作站。支持与MES系统数据交互，具备I/O信号硬接线与Modbus/TCP协议通讯能力，便于纳入整厂自动化管控体系。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（0–360°或±120°等）、升降行程要求、中心通孔尺寸、是否需多轴协同、是否接入机器人外部轴控制、现场地面承重与空间净空条件等。特别注意扇形齿轮传动对重心稳定性要求较高，超限偏载需配套配重或定制支撑方案。

九、日常维保注意事项
定期检查减速机润滑油质与油位，按周期更换；每季度清洁并润滑回转支承密封圈及滚道；确认所有电气线路无磨损、老化、松脱；每月校验锁紧机构夹紧力与响应时间；检查导电铜带接触状态，清除氧化层；对机身外露金属面进行除锈补漆，防止潮湿环境腐蚀。

立足焊接工艺本质，回归设备实用价值——扇形齿轮传动变位机不是概念堆砌的智能噱头，而是经得起产线日复一日重载考验的可靠伙伴。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、稳定传动与务实设计，为制造业智能化升级提供真正可用、耐用、好用的基础装备支撑。
