一、产品总述
滚轮架一体式变位机是专为焊接工艺配套设计的复合型工装设备，属于焊接自动化生产线中不可或缺的核心姿态调控单元。它将传统滚轮架与多自由度变位功能集成于一体，在大型结构件、回转类工件的焊接过程中，承担工件支撑、旋转、翻转、升降及精确定位等多重任务。在工厂推进焊接工艺升级、替代人工翻转、实现机器人协同作业的实际改造中，该设备有效填补了工件动态定位能力的空白，成为提升产线柔性与工艺一致性的关键基础装备。

二、产品核心作用
针对焊接现场普遍存在的问题——如焊工需频繁攀爬调整视角、筒体环缝仰焊困难、箱体内部焊缝难以覆盖、人工翻转误差大导致焊缝错边、重复性劳动强度高、高空作业安全隐患突出等，滚轮架一体式变位机通过自动化的回转、倾翻、升降与角度微调功能，使焊缝始终处于平焊或船形焊最佳位置。设备支持连续匀速转动与精准点位停靠，显著改善熔池成形稳定性，减少咬边、未熔合等缺陷，同时降低对焊工技能依赖，提升批量焊接的一致性与一次合格率。

三、主流产品分类
按结构形式分为立式、卧式、斜置式；按轴数配置分为单轴、双轴、三轴、四轴机型；按驱动方式分为电机直驱型、减速电机驱动型、伺服电机驱动型；按头尾架结构分为标准头尾架型、单驱动头架+从动尾架型、双主动同步驱动型；按工件适配性分为通用型、筒体专用型、风电法兰专用型、罐体对接专用型、异形结构适配型。

四、整机结构与工作原理

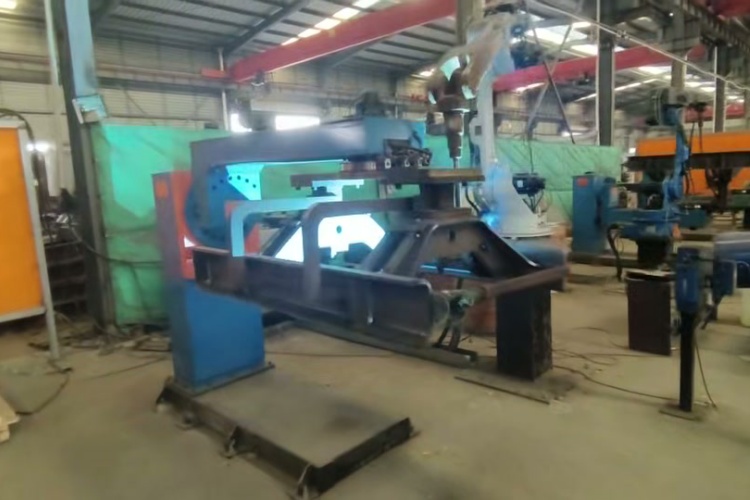

设备主体由高强度焊接机架、高精度回转支承、模块化传动系统（含减速机构与联轴器）、机械/液压双重锁紧结构、导电搭铁装置、工业级PLC控制系统组成。运行时，控制系统接收指令后，驱动各执行单元同步动作：回转轴实现0–360°无级调速旋转；倾翻轴完成±90°或更大范围角度调节；升降机构适配不同高度工位衔接。支持与焊接机器人共用同一控制平台，实现外部轴联动、离线编程路径映射、滚轮架速度与机器人焊接参数实时匹配等成熟应用模式。

五、产品核心优势
结构刚性强，整机重心低，满载运行无明显晃动；回转与倾翻运动平稳，启停无冲击；重复定位精度满足常规焊接工艺要求；适配多种夹具接口与机器人法兰连接标准；关键部件防护等级高，适应粉尘、油雾、焊渣等典型车间环境；平均无故障运行时间长，维护节点明确；具备安全互锁、急停响应、过载保护等基础安全机制；可无缝接入MES系统，支撑无人化智能焊接产线长期稳定运行。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁构件、汽车储气筒与副车架、风电塔筒法兰、LNG储罐壳体、不锈钢反应釜、农机箱体及各类五金结构件的焊接制造场景。适配工件涵盖直径Φ300mm至Φ4000mm级筒体、外径不规则环形件、长宽高差异大的箱型结构、带法兰或支耳的异形焊接组件等。

七、配套搭配设备
可独立作为手动/半自动焊接工位使用，亦可与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、专用滚轮架、快换式工装夹具等组合集成，构成从单工位到整线级的焊接自动化解决方案，灵活匹配小批量多品种与大批量标准化生产需求。

八、科学选型要点
选型应综合评估工件最大负载及重心偏移量、所需回转与倾翻角度范围、升降行程是否满足焊枪可达性、通孔尺寸是否兼容滚轮穿入、轴数配置是否匹配焊接轨迹复杂度、是否需接入机器人控制系统、现场地面承重与空间限高等实际工况因素，避免功能冗余或性能不足。

九、日常维保注意事项
定期检查减速机润滑油位与清洁度，按周期更换润滑脂；每月目视检查回转支承密封与齿面磨损情况；每季度校验锁紧机构夹紧力与响应时效；清理导电搭铁铜排氧化层，确保接地电阻符合规范；检查线路护套完整性，防止焊渣灼伤；对机身裸露金属部位开展防锈处理，尤其在潮湿或腐蚀性环境中加强防护频次。

立足焊接本质，回归工艺本源。滚轮架一体式变位机不是炫技的终端，而是扎根产线、日复一日托起焊缝质量的可靠支点。徐州小树自动化专注焊接工装系统化落地，以扎实结构、稳定性能与务实服务，助力制造企业稳扎稳打迈向智能制造纵深。
