一、产品总述
手动锁紧变位机是一种专为焊接工艺服务的基础性工装设备，属于焊接自动化生产线中不可或缺的核心配套单元。它不依赖外部动力源完成锁紧动作，通过机械式刚性锁定实现工件姿态的可靠固定，广泛应用于中厚板结构件的单机焊接、机器人协同焊接及半自动产线改造场景。在传统焊接向自动化、标准化升级过程中，手动锁紧变位机以结构简明、操作直观、维护便捷的特点，成为中小批量、多品种、重载工况下最具落地可行性的姿态调整解决方案。

二、产品核心作用
工厂实际焊接中，常面临焊工仰焊困难、立焊飞溅大、环缝接头错边、筒体对接偏移等典型问题。手动锁紧变位机通过可调式翻转、回转与角度定位功能，将复杂空间焊缝转化为平焊或船形焊位置，显著改善焊工操作视角；配合精准角度对位，减少人工反复调整时间，降低因姿态偏差导致的咬边、未熔合等缺陷发生率；同时减轻操作者体力消耗，规避高处作业、密闭空间焊接带来的安全风险，从源头提升焊缝成型质量与批次一致性。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型及悬臂式；按轴数配置分为单轴、双轴（翻转+回转）、三轴（含升降）；按驱动方式分为纯手动驱动、手摇辅助驱动、手电双模驱动；按头尾架布局分为头尾架同步型、单头驱动尾架从动型、无尾架支撑型；按工件适配性分为通用型、筒体专用型、箱体夹持型、异形件快换型。

四、整机结构与工作原理

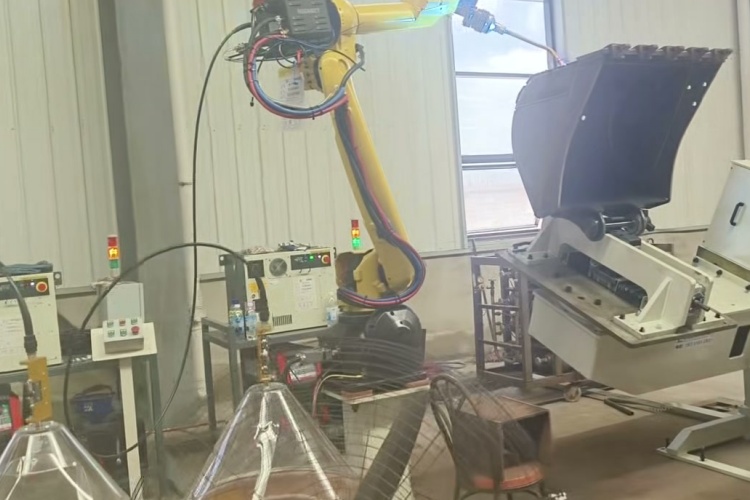

设备主体由高强度焊接机架、高承载回转支承、蜗轮蜗杆或齿轮齿条传动系统、多重机械自锁机构、导电搭铁组件及基础电气控制模块构成。运行时，操作人员通过手摇柄驱动工件完成角度调节，到位后旋紧锁紧手轮，触发楔块式或偏心压紧结构实现刚性定位。控制系统支持PLC逻辑编程，可接入焊接机器人作为第七轴联动，兼容主流品牌离线编程系统；亦可与滚轮架同步启停，实现筒体类工件连续变位焊接。

五、产品核心优势
整机采用全钢构架设计，抗扭刚性强，长期负载下形变小；回转运动平稳无爬行，重复定位精度满足常规焊接工艺要求；锁紧结构经实测验证，在振动、热变形工况下仍保持可靠夹持力；接口标准统一，可灵活匹配不同品牌机器人与焊机；关键部件防护等级达IP54，适应粉尘、油雾、焊渣环境；整机故障率低，平均无故障运行周期长，适配24小时间歇式智能产线运行需求。

六、适用行业与适配工件
已成熟应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车车架与副车架、风电塔筒法兰段、液化气罐体、不锈钢储罐及各类五金结构件制造领域。适配工件涵盖直径300mm–3000mm筒体、外径≤2500mm环形法兰、长宽高≤4000×2000×1800mm箱体结构，以及带凸台、筋板、斜面的异形焊接构件。

七、配套搭配设备
可独立用于手工/半自动焊工位，亦可与6轴焊接机器人、龙门式焊接操作机、主动式滚轮架、埋弧焊/气体保护焊专机及快换式工装夹具集成使用。支持单台变位机配多台机器人协同作业，也适用于多工位流水线中分段式变位输送布局。

八、科学选型要点
选型需综合评估工件最大负载重量与重心距分布，明确所需回转角度范围（如±90°、±120°或全回转）、升降行程需求、通孔内径适配尺寸；根据自动化程度确定轴数配置与信号交互方式；结合现场地坑条件、吊装空间、电源接口位置等工况因素，合理选择结构形式与安装方式。

九、日常维保注意事项
建议每500小时对减速机补充锂基润滑脂；每季度检查回转支承密封与游隙；定期清理锁紧螺纹及楔块接触面锈蚀与焊渣；导电搭铁铜带应保持清洁紧固，避免虚接打火；线路穿管防护完好，机身漆面破损处及时补涂防锈底漆；锁紧力矩定期校验，确保夹持可靠性。

立足焊接本质，回归工艺本源。手动锁紧变位机不是技术堆砌的产物，而是千百次现场调试、反复验证后的务实沉淀。徐州小树自动化始终相信：真正可靠的工业装备，不在参数表里，而在焊缝的平整度中，在产线的开机率里，在老师傅点头认可的那声“好用”里。
