一、产品总述
液压升降变位机是一种专为焊接工艺服务的重型工装设备，属于焊接自动化生产线中不可或缺的核心配套单元。它不是独立完成焊接的设备，而是通过精准调控工件空间姿态，为焊枪或机器人提供最优可达路径与稳定作业基准。在传统手工焊向半自动、全自动焊接升级过程中，该设备承担着“让工件动起来、让焊缝转到位”的基础支撑作用，广泛应用于批量生产场景下的结构件组对与焊接工序，是提升产线柔性、保障工艺一致性的关键环节。

二、产品核心作用
工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部角焊缝视线遮挡、大型构件翻转依赖吊车、多道焊缝重复定位误差大等问题。液压升降变位机通过集成升降、回转、倾斜、锁紧等多重动作，实现工件自动翻转至平焊或船形焊位置，消除人工搬抬与辅助调整，显著减少焊工仰焊、蹲焊等高疲劳作业；同时确保焊缝始终处于理想焊接角度，改善熔池成形质量，降低气孔、未熔合等缺陷发生率，从源头提升一次合格率与过程稳定性。

三、主流产品分类
按结构形式分为立式、卧式、L型、C型框架式；按轴数配置分为单轴（仅回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）及多自由度联动型；按驱动方式分为液压驱动、电液混合驱动；按头尾架布局分为双驱动头尾架式、单驱动头架+从动尾架式、无尾架悬臂式；按工件适配性分为通用型、筒体专用型、罐体旋转型、风电法兰对接型等。

四、整机结构与工作原理

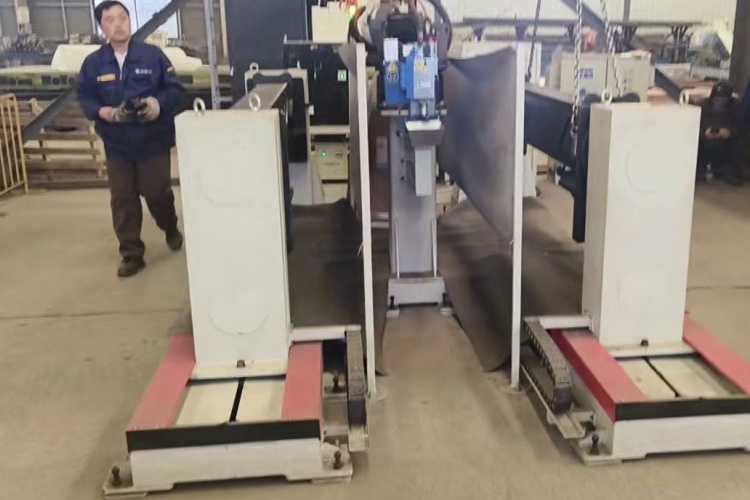

设备主体由高强度焊接机架、高承载回转支承、液压缸与减速传动系统、机械自锁与液压锁紧双保险结构、导电搭铁装置、PLC主控柜及人机操作界面组成。运行时，控制系统依据预设程序驱动液压系统执行升降与倾角调节，同步协调回转电机完成精确定位；支持与焊接机器人共用同一控制平台，实现外部轴联动、离线编程轨迹映射；亦可与滚轮架电气联锁，形成“变位+托举”一体化协同动作。

五、产品核心优势
结构刚性强，满载运行无明显弹性变形；升降与回转运动平稳，低速启停无抖动；重复定位精度满足常规焊接工艺要求；接口标准统一，可适配主流品牌机器人及焊机通信协议；关键部件防护等级高，适应粉尘、油雾、焊烟等典型车间环境；整机故障率低，平均无故障运行时间长；具备急停、超限保护、失电抱闸等多重安全机制，支持接入智能产线安全链路。

六、适用行业与适配工件
广泛用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘副车架、风电塔筒法兰、LNG储罐壳体、不锈钢罐体、金属货架及异形支架类五金结构件的焊接作业。适配工件涵盖直径200mm至3500mm的筒体、外径不规则的环形法兰、高度1.2m以上的箱体结构、重心偏移明显的组合焊件等。

七、配套搭配设备

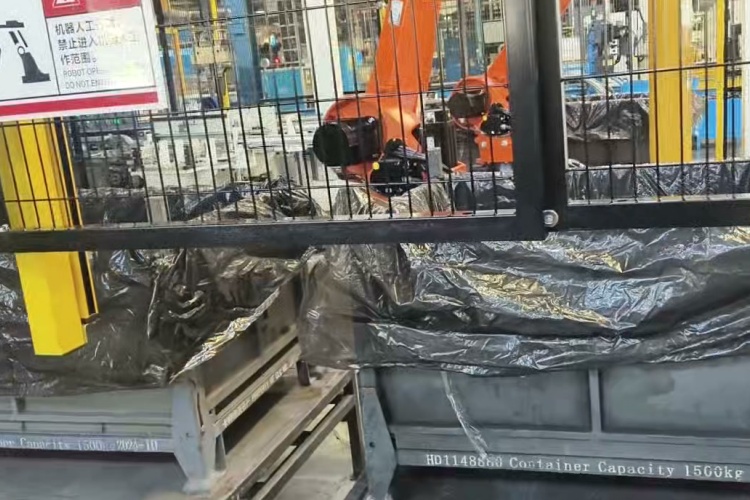

可单独作为手动/半自动焊接工位核心工装使用，亦能与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊机、MIG/MAG自动焊机及定制化夹具系统无缝集成，构成从上料、定位、焊接到下料的全闭环自动化单元。

八、科学选型要点
选型需综合评估工件最大重量及重心偏距、所需最小回转半径与最大倾角范围、升降行程需求、中心通孔尺寸限制、是否需多轴联动编程、现场地基承重与空间净空、以及是否预留机器人IO信号接口等实际工况参数，避免单纯以吨位或外形尺寸判断适配性。

九、日常维保注意事项
定期检查减速机油位并按周期更换；每季度清洁并润滑回转支承齿圈与滚道；确认液压管路无渗漏、接头无松动；每月校验锁紧机构咬合深度与响应时间；检查导电铜带连接牢固性及表面氧化状况；保持机身漆面完好，对焊渣飞溅区域及时除锈补漆。

立足焊接本质，回归工艺本源。液压升降变位机不追求炫技式功能堆砌，而以扎实结构、可靠动作与长期服役能力，成为智能制造产线中真正扛得住、用得久、调得准的工件姿态管理基石。徐州小树自动化专注焊接工装十五年，坚持用工业现场的真实反馈打磨每一台设备——让变位更稳一点，让焊接更准一点，让产线更省心一点。
