一、产品总述
手动变位机是一种基础型焊接辅助工装设备，广泛应用于中低自动化程度的焊接产线中，是焊接自动化升级过程中的关键过渡装备。它不依赖外部动力源驱动主运动，通过人力操作实现工件姿态调整，在中小批量、多品种、结构复杂的焊接场景中承担工件定位、翻转与角度对位功能。在传统焊条电弧焊、CO₂气体保护焊及半自动焊接作业中，手动变位机有效弥补了人工托举、撬杠翻转等原始作业方式的不足，为工厂从“人随工件动”向“工件随人调”转变提供了可靠支撑。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝跟踪困难、重复调整耗时等问题。手动变位机通过可调节的翻转、回转与微调机构，使复杂焊缝逐步转至平焊或船形焊位置，显著改善焊工操作条件；减少因姿势别扭导致的焊缝成形不良、未熔合、咬边等缺陷；降低高强度体力劳动带来的疲劳风险与安全隐患；在不增加电气能耗的前提下，提升单件焊接合格率与节拍稳定性。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型、门式手动变位机；按轴数配置分为单轴（仅回转）、双轴（回转+翻转）、三轴（回转+翻转+升降）；按驱动方式分为纯手动、手摇+机械自锁、手轮+蜗轮蜗杆减速；按头尾架形式分为固定头架+活动尾架、双活动头尾架、一体式头尾同轴结构；按工件适配性分为筒体专用型、环焊专用型、箱体夹持型、异形件通用型。

四、整机结构与工作原理
设备主体由刚性机架、高精度回转支承、蜗轮蜗杆或齿轮齿条传动系统、机械式锁紧装置、导电搭铁组件及简易控制面板构成。操作时，人工转动把手带动传动机构，驱动工作台完成回转或翻转动作，到位后通过楔块、偏心轮或螺杆机构实施刚性锁紧。部分机型预留PLC接口，支持与焊接机器人作为外部轴联动；亦可配合离线编程系统实现轨迹预设；与滚轮架联用时，能同步完成筒体类工件的连续旋转与定位停靠。

五、产品核心优势
结构设计注重静态刚性与动态平衡，运行无抖动、无爬行；锁紧后重复定位精度满足常规焊接工艺要求；整机重心低、底座宽厚，抗倾覆能力强；接口标准化程度高，适配主流焊接机器人品牌及各类夹具系统；关键部件选用工业级材料与成熟结构，故障点少、维护路径清晰；防护等级与绝缘措施符合GB/T 5226.1标准，适用于粉尘、油雾、高温等典型车间环境。

六、适用行业与适配工件

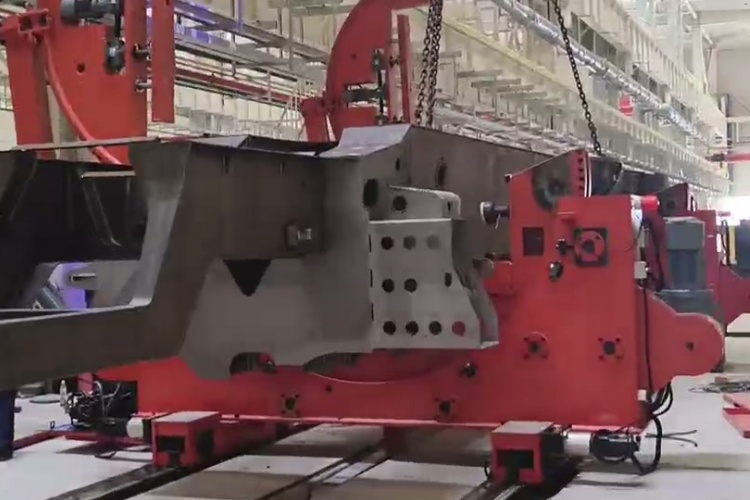

广泛用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车车架与副车架、风电塔筒法兰、液化气罐体、不锈钢水箱、农机具箱体等制造领域。可稳定承载筒形、环形、矩形、T型、H型及局部曲面类工件，对非对称结构、偏心负载工件具备良好适应能力。

七、配套搭配设备

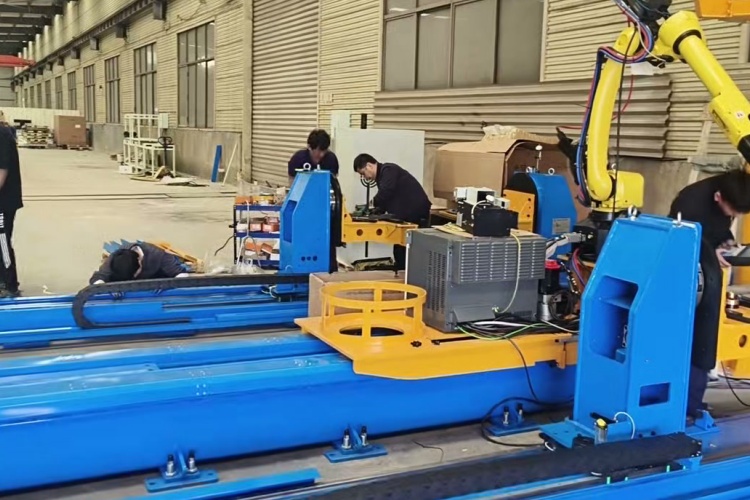

可独立作为焊前定位工装使用，亦可与焊接机器人、焊接操作机、自动送丝机、滚轮架、悬臂式焊接操作机、液压夹具等协同作业。在产线集成中，常作为机器人第七轴或辅助定位单元，参与模块化焊接工作站构建，支持从单工位改造到整线升级的渐进式投入路径。

八、科学选型要点
选型需综合评估工件最大质量及重心偏移距离，确认回转直径与翻转角度覆盖范围；核实升降行程是否满足焊枪可达性；关注通孔尺寸是否兼容现有滚轮架或地轨布局；根据后续自动化规划明确是否预留通讯接口与联动逻辑；同时考虑车间地面承重、吊装空间、通风散热等现场工况约束。

九、日常维保注意事项
每3个月检查减速机润滑油位并补充锂基脂；每半年清理回转支承密封圈内异物，加注专用润滑脂；定期紧固传动链轮与锁紧机构连接螺栓；检查导电铜带磨损状态及搭铁电阻值；对裸露金属表面做防锈处理，尤其注意底座排水槽清洁；电缆线束应避免长期弯折受压，接插件保持干燥洁净。

手动变位机不是智能焊接的终点，而是通往稳定、高效、安全焊接生产的坚实起点。徐州小树自动化深耕焊接工装十余年，始终以解决一线问题为出发点，让每一台手动变位机都经得起焊花考验、扛得住产线节奏、守得住制造本分。
