一、产品总述
变频自动焊接变位机是焊接自动化生产线中不可或缺的核心配套工装。它不是独立完成焊接的设备，而是为焊枪或焊接机器人提供稳定、精准、可重复定位的工件姿态调整平台。在传统手工焊向半自动、全自动焊接升级过程中，该设备承担着“让工件动起来、让焊缝转到最佳位置”的基础支撑作用。广泛应用于产线改造、技改提效、工艺标准化等实际场景，是提升焊接一致性、降低人工依赖、实现批量稳定生产的必要环节。

二、产品核心作用
工厂一线常面临焊工视角受限、仰焊/立焊多、焊缝跟踪困难、反复翻件耗时费力等问题。变频自动焊接变位机通过程序控制实现工件的自动翻转、回转、升降与角度对位，将复杂空间焊缝转化为平焊或船形焊位置，显著改善熔池成形条件。有效减少人为操作偏差，缓解焊工劳动强度，规避高处翻转、重物撬动等安全隐患，从源头提升焊缝一次合格率与整机装配质量。

三、主流产品分类
按结构形式分为单座式、双座式、L型、C型、门式；按轴数配置分为单轴、双轴、三轴、四轴变位机；按驱动方式分为变频电机驱动、伺服电机驱动、液压驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、一体式头尾架；按工件适配性分为筒体专用型、环焊专用型、箱体夹持型、异形件柔性适配型等。

四、整机结构与工作原理
设备主体由高强度机架、高精度回转支承、变频调速传动系统、机械/液压锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后，驱动电机经减速机构带动工件平稳旋转或倾翻；锁紧机构保障焊接瞬间姿态零漂移；导电系统确保焊接电流可靠回路。支持与焊接机器人作为外部轴联动，兼容主流品牌离线编程系统，亦可与滚轮架同步协同，实现筒体类工件连续环焊。

五、产品核心优势
结构刚性强，整机重心低、抗扭稳；运行启停平顺，无冲击抖动；重复定位精度满足常规工艺要求；夹具接口开放，适配多种工装快换结构；关键部件选型成熟，平均无故障运行周期长；防护等级与绝缘设计符合现场焊接环境；具备与MES、PLC系统通信基础，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件

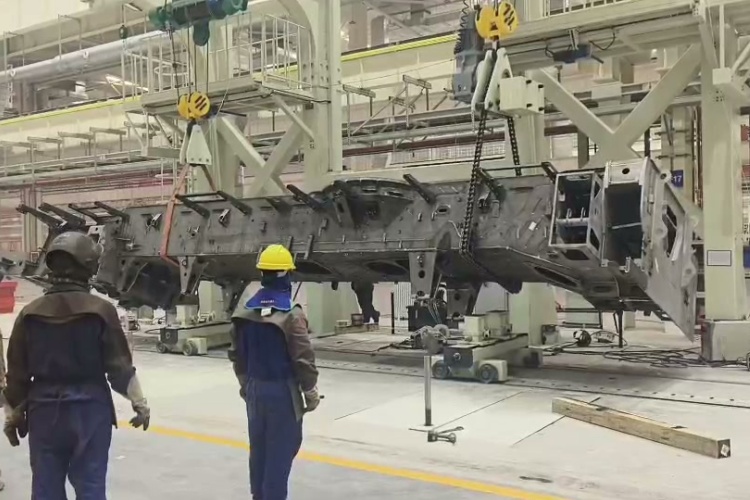

已成熟应用于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与副车架、风电塔筒与法兰、液化气罐与储运容器、五金支架及异形金属构件等制造领域。适配工件涵盖直径300mm–3000mm级筒体、外径≤2500mm环形件、长宽高≤4000×2000×2000mm箱体，以及带法兰、支耳、筋板等特征的复杂异形结构件。

七、配套搭配设备

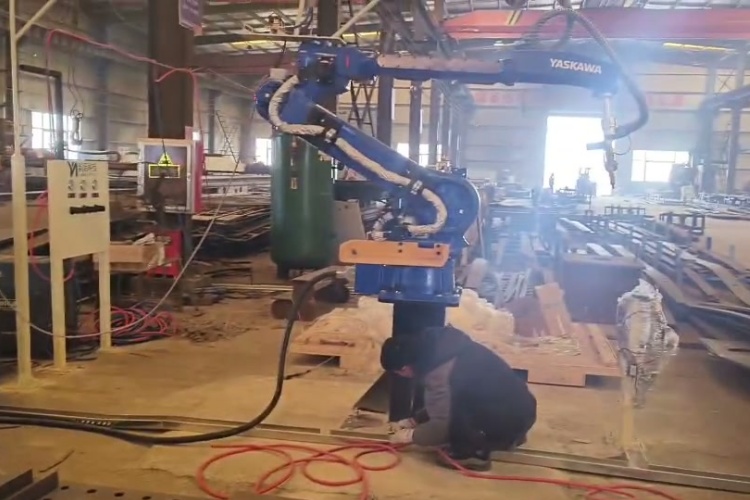

可与各类弧焊机器人、埋弧焊操作机、等离子/MIG/TIG自动焊机直接集成；支持与标准滚轮架组合构成筒体环焊工作站；配合专用夹具可扩展至多品种小批量生产；既可单台独立用于工位级自动化，也适用于整线集成，与上料机械手、清枪站、烟尘处理等模块协同运行。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（如±120°倾翻或360°连续回转）、升降行程需求、通孔直径或夹持面尺寸、是否需多轴联动、是否对接机器人IO信号、车间地面承重与空间净高、粉尘/油污/潮湿等现场工况。建议结合典型工件实测数据开展匹配验证。

九、日常维保注意事项
定期检查减速机油位与清洁度，按周期更换润滑脂；每季度目视检查回转支承齿面磨损与密封状态；确认所有电气线路无破损、接头无松动；锁紧机构须每月进行空载-负载双重校验；导电铜带与搭铁点保持清洁无氧化；机架及滑轨表面定期除锈补漆，避免焊渣堆积腐蚀。

立足焊接本质，服务制造本源。变频自动焊接变位机不追求炫技参数，而专注解决真实产线中的姿态难题——让焊缝更可控，让工人更从容，让产线更可靠。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、稳定逻辑与落地思维，为制造业智能化升级提供值得托付的基础支撑。
