一、产品总述
步进驱动变位机是一种专为焊接工艺服务的高精度工件姿态调整装置，属于焊接自动化生产线中不可或缺的核心配套工装。在传统手工或半自动焊接向智能化升级过程中，该设备承担着工件定位、翻转、回转与角度对位等关键任务，广泛应用于批量、多品种、中大型结构件的焊接生产场景。其本质是通过可控的机械运动，将焊缝始终调整至最佳施焊位置，从而支撑焊接质量一致性提升和产线节拍优化。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝成型波动大、死角难以覆盖、人工翻转耗时费力且存在安全隐患等问题。步进驱动变位机可精准完成工件的自动翻转、连续回转、升降调节及多角度精确定位，有效规避人为操作带来的偏差，显著减少返修率，提升单道焊缝成型质量与熔深均匀性，同时降低一线焊工劳动强度，改善作业安全性。

三、主流产品分类
按结构形式分为立式、卧式、L型、C型及落地式；按轴数配置分为单轴、双轴、三轴及多自由度联动型；按驱动方式分为步进电机驱动、伺服电机驱动及混合驱动型；按头尾架结构分为双驱头尾架式、单驱头架+从动尾架式、无尾架悬臂式；按工件适配特性分为筒体专用型、环焊专用型、箱体夹持型及异形结构自适应型。

四、整机结构与工作原理

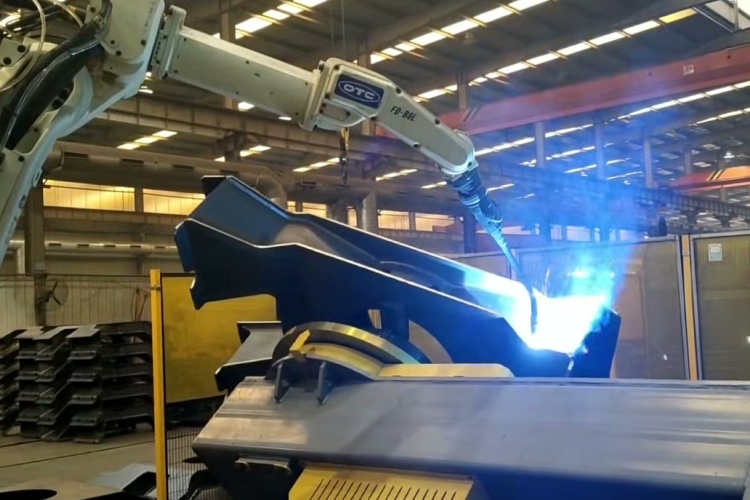

步进驱动变位机由刚性机架、高承载回转支承、精密传动系统（含减速机构与联轴器）、机械/液压锁紧结构、导电搭铁装置及集成化控制系统组成。运行时，PLC接收指令后驱动步进电机经减速输出稳定扭矩，带动工件平稳回转或分度；支持与焊接机器人外部轴同步联动，兼容离线编程路径调用，并可与滚轮架实现一体化协同控制，满足复杂轨迹焊接需求。

五、产品核心优势
设备整机结构刚性强，重心低、抗扭稳；运行过程振动小、启停平顺；重复定位精度可达±0.1°以内；适配多种夹具接口与机器人品牌通信协议；关键部件选材考究、防护等级达标，长期运行故障率低；具备急停、限位、过载、断电抱闸等多重安全机制，可无缝接入无人值守智能焊接产线。

六、适用行业与适配工件
广泛服务于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及电池托盘产线、风电塔筒与轴承座加工、食品医药罐体、化工储罐以及通用五金结构件等行业。可稳定承载筒体类、环形法兰、矩形箱体、H型钢构、支架类异形件等常规及非标焊接工件。

七、配套搭配设备
可独立作为单工位焊接工装使用，亦可与各类焊接机器人（弧焊、激光焊、MIG/MAG）、焊接操作机、自动埋弧焊机、气保焊机、专用滚轮架及快换式工装夹具组合集成，构成柔性化、模块化的全自动焊接工作站或整线解决方案。

八、科学选型要点
选型需综合评估工件最大负载及重心偏移量、所需回转角度范围（0–360°或限位区间）、升降行程要求、通孔直径或夹持空间尺寸、轴向自由度数量、是否需与机器人IO交互或总线通信、现场粉尘/湿度/温差等环境因素，据此匹配结构形式与驱动配置，避免功能冗余或性能不足。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承密封圈、检测齿面磨损与游隙；定期紧固电气接线端子，核查导电刷接触状态；锁紧机构需季度校验夹紧力矩；金属外露部位视环境周期性除锈补漆；所有维护须由持证人员按规程执行。

立足焊接工艺本质，步进驱动变位机不是简单的“能动”，而是让每一次翻转都精准可信，让每一道焊缝都有据可依。徐州小树自动化深耕焊接工装领域多年，坚持从车间真实需求出发，以扎实结构、可靠控制与务实服务，助力中国制造在自动化升级路上走得更稳、更远。
