一、产品总述
机器人外部轴变位机是焊接自动化生产线中关键的工件定位与姿态调整类专用工装设备。它不参与焊接动作本身，而是通过精准控制工件的空间位置与角度，为焊接机器人提供最优可达焊缝姿态。在传统手工或半自动焊接向全自动升级过程中，该设备承担着“让焊枪始终处于理想作业角度”的基础支撑作用，广泛应用于产线改造、智能车间建设及批量稳定焊接场景，是实现高质量、高节拍、低返修焊接作业的必要硬件条件。

二、产品核心作用
工厂实际焊接中，大型结构件常存在仰焊、立焊、窄间隙等复杂焊缝，人工操作易出现视角盲区、焊道偏移、熔深不均等问题；重复翻转工件不仅效率低下，还带来吊装风险与定位误差。机器人外部轴变位机可完成工件的自动翻转、回转、升降及多自由度角度对位，使焊缝始终处于平焊或下向焊位置，显著改善焊缝成型质量，减少补焊与打磨工序，降低工人劳动强度，提升作业安全性与过程一致性。

三、主流产品分类
按结构形式分为单座式、双座式、龙门式、落地式；按轴数配置分为单轴、双轴、三轴及多轴联动型；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架布局分为固定头架+活动尾架、双活动头尾架、一体式头尾同驱型；按工件适配性分为通用型、筒体专用型、罐体卧式型、箱体翻转专用型、异形件定制型。

四、整机结构与工作原理

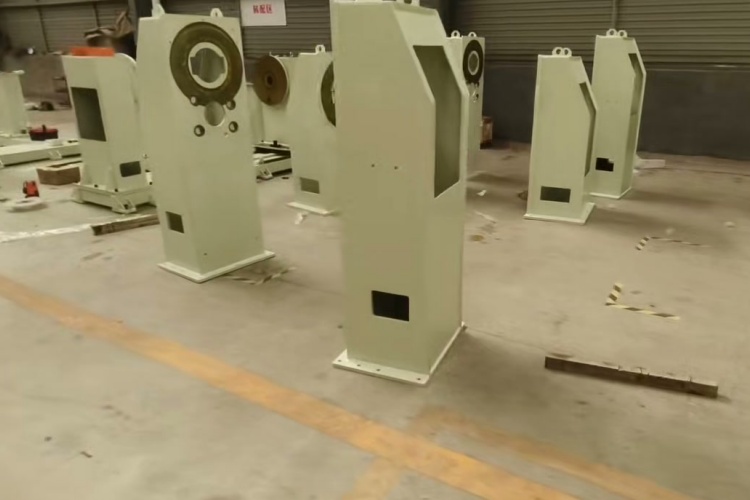

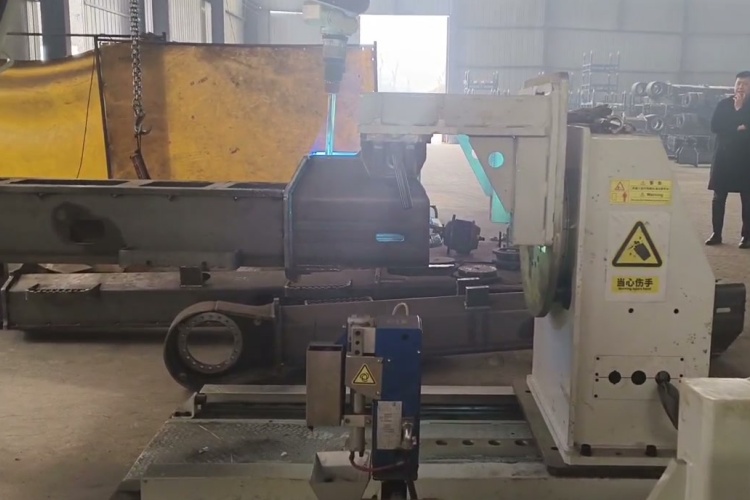

设备主体由高强度机架、高精度回转支承、伺服减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收来自机器人控制器或上位系统的指令，通过伺服同步技术驱动各运动轴，实现与机器人本体的外部轴联动；支持离线编程路径映射，可与滚轮架集成实现筒体连续旋转焊接，亦可配合焊接操作机完成大构件多面协同作业。

五、产品核心优势
结构刚性强，承载工件后整机振动小、无明显弹性变形；运行平稳，启停无冲击，长期使用仍保持重复定位精度；适配接口标准统一，兼容主流品牌机器人控制系统；故障点少，关键部件防护等级高，适应粉尘、油雾、高温等典型车间环境；支持接入MES系统，满足无人化产线对设备状态监控与工艺追溯的要求。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架生产、风电塔筒与主机架加工、食品医药罐体、化工储罐、五金结构件焊接等领域。可稳定夹持筒体类、环形法兰、箱型梁柱、带耳座支架、多面异形结构件等常规及非标焊接工件。

七、配套搭配设备
可与各类弧焊/激光焊机器人、焊接操作机、自动埋弧焊机、气体保护焊机、数控滚轮架、专用柔性夹具等无缝对接。既可作为单工位独立设备使用，也适用于模块化焊接工作站或整线集成方案，灵活匹配从中小批量到大批量柔性生产的不同需求。

八、科学选型要点
选型需综合评估工件最大负载重量与重心偏移距离、所需回转角度范围（如±120°或全回转）、升降行程要求、通孔直径或支撑跨度、是否需多轴联动、是否接入现有机器人系统、现场地面承重与空间净空等实际工况参数，避免功能冗余或能力不足。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期更换；每季度清洁并润滑回转支承齿圈与滚道；确认所有电缆护套无破损、接线端子无松动；每月校验锁紧机构响应时间与夹紧力；导电搭铁铜刷需保持接触良好、无氧化；机架表面定期除锈补漆，防止焊渣飞溅腐蚀。

立足焊接本质，回归工艺本源。机器人外部轴变位机不是炫技的附加项，而是让自动化真正“焊得稳、焊得准、焊得久”的务实之选。徐州小树自动化深耕焊接工装领域多年，坚持用可靠结构、扎实工艺与贴近产线的工程思维，助力制造企业一步一个脚印，走实智能制造升级之路。
