一、产品总述
第七轴行走变位机是专为焊接自动化产线配套设计的高集成度工装设备，属于焊接工艺系统中的关键姿态调控单元。它不是独立作业设备，而是与焊接机器人、操作机等主体设备协同运行的“工件搬运员”和“角度调节员”。在传统手工焊向自动焊升级过程中，该设备有效弥补了机器人本体运动范围局限，使大型、异形、多面焊缝工件实现全位置可达，成为产线柔性化改造与焊接质量稳定提升的基础支撑。

二、产品核心作用
工厂现场常见焊接痛点如仰焊困难、立角焊缝成形差、筒体环缝焊偏、箱体内部死角无法覆盖等，根源在于工件姿态固定、焊枪视角受限。第七轴行走变位机通过集成回转、翻转、升降、平移及精准角度对位功能，主动调整工件空间姿态，使焊缝始终处于平焊或下向焊最佳位置。人工无需攀高、无需反复吊装、无需频繁更换夹具，既降低劳动强度与安全风险，又显著减少返修率，保障焊缝熔深均匀、余高一致、外观成型稳定。

三、主流产品分类
按结构形式分为龙门式、悬臂式、落地式；按轴数配置分为单轴（回转）、双轴（回转+翻转）、三轴（回转+翻转+升降）、四轴及以上联动型；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架结构分为双驱动头尾架、单驱动头尾架、无尾架自支撑型；按工件适配性分为通用型、筒体专用型、风电法兰专用型、罐体卧式型、异形件定制型。

四、整机结构与工作原理

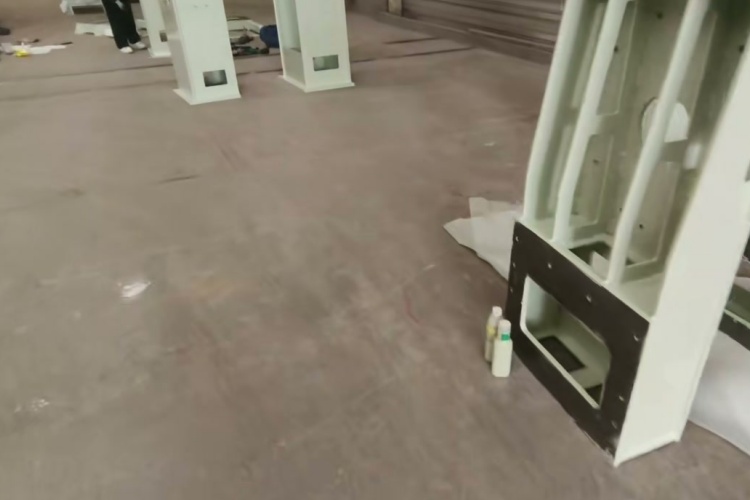

设备由高强度焊接机架、高刚性回转支承、精密减速传动系统、多重机械锁紧机构、导电搭铁组件及工业级PLC控制系统组成。运行时，控制系统接收上位指令，通过伺服驱动实现各轴同步动作；支持与机器人控制器通信，作为外部轴参与路径规划；可接入离线编程系统完成焊缝轨迹仿真；亦可与滚轮架电气联锁，实现筒体连续旋转焊接。所有动作逻辑均基于真实工况设定，强调响应及时性与重复定位可靠性。

五、产品核心优势
结构采用整体框架式设计，抗扭刚性强；回转与升降运动平稳无抖动；重复定位精度满足常规焊接工艺要求；接口标准统一，兼容主流机器人品牌与焊机系统；关键部件选型注重工业级耐用性，故障率低；多重限位与急停保护确保人机协同安全；具备远程监控与状态反馈能力，可无缝接入智能产线管理系统。

六、适用行业与适配工件
广泛应用于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与电池托盘、风电塔筒与轮毂、液化气罐与反应釜、五金支架与异形机架等制造领域。适配工件涵盖直径300mm–4000mm筒体、外径≤5000mm环形法兰、长宽高≤8000×3000×3000mm箱体、重心偏移量较大的L型/叉架类结构件等。

七、配套搭配设备
可与六轴焊接机器人、龙门式焊接操作机、数控滚轮架、MIG/MAG自动焊机、激光跟踪系统及快换式专用夹具组合使用。既可作为单站工位独立运行，也支持与输送线、桁架机械手、MES系统集成，构建从上料、定位、焊接到下料的全流程自动化产线。

八、科学选型要点
选型需综合评估工件最大负载与重心距分布、所需回转角度范围（0–360°或±120°）、升降行程需求、通孔直径或支撑跨度、是否需多轴联动、是否接入机器人外部轴控制、车间地面承重与空间净高、粉尘/油雾/高温等环境因素，避免“大马拉小车”或“小马拉大车”，确保功能匹配、运行可靠、维护便捷。

九、日常维保注意事项
定期检查减速机油位并按周期更换润滑脂；每季度清洁回转支承齿圈并补涂防锈润滑脂；目视检查线路护套完整性，紧固接线端子；半年校验锁紧机构咬合深度与响应时间；每月清洁导电铜刷接触面，测量搭铁电阻值；常年保持机身喷漆层完好，对磕碰锈蚀处及时除锈补漆。

立足焊接本质，回归工艺本源。第七轴行走变位机不追求参数堆砌，而专注解决真实焊缝可达性问题——这是徐州小树自动化十余年来坚持的技术落点：让设备真正听懂产线语言，让每一次翻转都稳、准、久。
