一、产品总述
离线编程联动变位机是焊接自动化生产线中不可或缺的核心配套工装设备。它并非独立作业的焊接执行单元，而是为焊接机器人、自动焊机等提供精准、稳定、可重复定位的工件姿态调整平台。在传统手工焊或半自动焊升级为自动化产线过程中，该设备承担着“让焊缝主动迎向焊枪”的关键角色，广泛应用于批量、中大型结构件的连续焊接场景，是实现焊接过程可控、质量可溯、效率可提的基础保障。

二、产品核心作用
工厂实际焊接中，常面临工件翻转依赖吊装、焊缝位置难以对准、仰焊/立焊比例高、人工调姿耗时长等问题。离线编程联动变位机通过自动完成工件的翻转、回转、升降及多角度精确定位，有效消除焊接盲区，减少人工干预频次；使焊枪始终处于最优焊接姿态，显著改善熔池成形一致性，降低气孔、未熔合等缺陷发生率；同时大幅减轻操作人员体力负担，规避高处、密闭、高温环境下的安全风险，切实提升成品一次交检合格率与单位工时产出。

三、主流产品分类
按行业通用分类方式，离线编程联动变位机主要包括以下五类：按结构形式分为L型、C型、U型及落地式；按轴数配置分为单轴、双轴、三轴及四轴联动机型；按驱动方式分为伺服电机驱动、液压驱动与混合驱动；按头尾架布局分为双驱动头尾架式、单驱动头架+从动尾架式；按适配对象分为通用型、筒体专用型、箱体专用型、风电法兰专用型及异形结构件定制型。

四、整机结构与工作原理

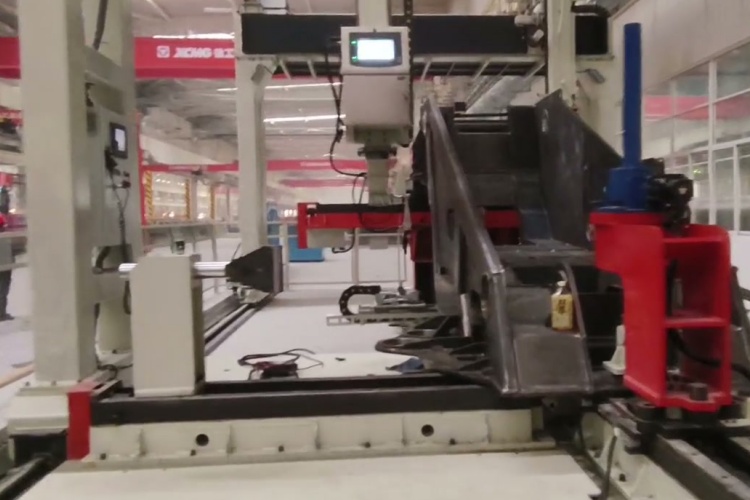

设备主体由刚性机架、高精度回转支承、伺服传动系统、机械锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收来自离线编程软件生成的运动轨迹指令，通过伺服驱动器同步协调各轴动作；支持与焊接机器人IO信号交互，实现变位机与机器人本体的外部轴联动；亦可与滚轮架集成，完成筒体类工件的连续旋转焊接；所有动作逻辑均可在离线环境中预先验证，避免现场试教耗时。

五、产品核心优势
结构设计注重静刚性与抗扭性，整机运行振动小、停位无晃动；重复定位精度满足常规自动化焊接工艺要求；模块化结构便于现场安装与后期功能扩展；兼容主流机器人品牌通信协议，适配多种焊机与传感系统；关键部件选型注重工业级耐用性，平均无故障运行周期长；多重机械限位与电气互锁保障人机协同安全；具备接入MES/SCADA系统的底层接口能力，可无缝融入无人化智能焊接产线。

六、适用行业与适配工件

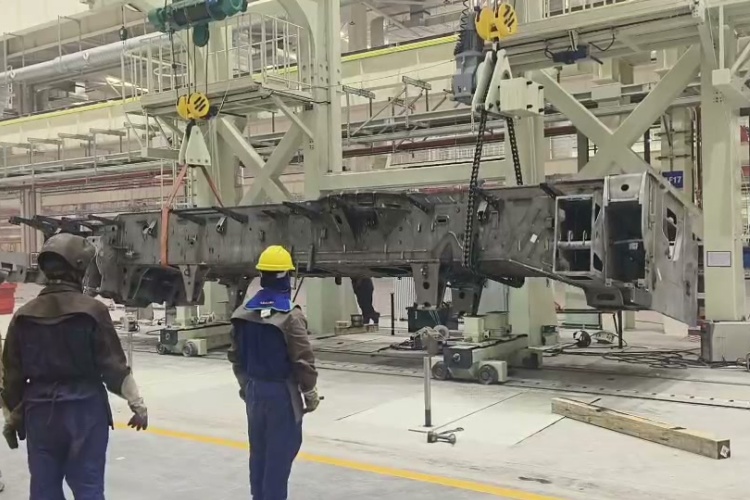

已成熟应用于工程机械车架与臂架、压力容器封头与筒节、钢结构桥梁构件、汽车底盘与电池托盘、风电塔筒与法兰、液化气罐与反应釜、五金支架与机柜箱体等制造领域。可稳定承载筒体、环焊缝件、矩形箱体、T型梁、H型钢组合件及带曲面、斜口、多截面过渡的异形结构焊接工件。

七、配套搭配设备
可单独作为柔性焊接站核心工装使用，亦可与六轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊/气体保护焊自动焊机、快换式工装夹具等组成完整焊接单元。支持与上位MES系统对接，实现程序下发、状态反馈、工艺参数调用等功能，满足从单站升级到整线集成的多样化部署需求。

八、科学选型要点
选型需综合评估工件最大负载及重心偏移量、所需回转角度范围（0–360°或±120°等）、升降行程需求、通孔直径或支撑跨度、是否需多轴协同运动、是否预留机器人外部轴接口、现场粉尘/湿度/温差等工况条件，结合实际焊接路径规划结果，匹配结构形式与轴数配置，避免功能冗余或能力不足。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防锈润滑剂；定期查验电缆拖链走向与固定状态，防止拉扯损伤；每月校验锁紧机构夹紧力与响应时间；每季度检测导电刷接触电阻及搭铁线连接可靠性；每年对机身金属结构进行除锈补漆，重点防护焊渣飞溅区域。

立足焊接本质，回归制造本分。离线编程联动变位机不追求炫技参数，而专注把每一次翻转做稳、把每一处焊缝托准、把每一台产线联得可靠——这是徐州小树自动化持续深耕焊接工装领域的务实信念。
