一、产品总述
复合型变位机是一种专为焊接工艺服务的高适应性工装设备，属于焊接自动化生产线中不可或缺的核心配套装备。它不直接参与熔敷过程，但通过精准调控工件空间姿态，使焊缝始终处于平焊或船形焊等最优位置，从而支撑机器人、操作机等主焊设备高效作业。在传统手工焊向机械化、智能化升级过程中，复合型变位机是实现“人让位、机上位”的关键过渡载体，广泛应用于产线改造、工艺优化与质量提升场景，其价值体现在让复杂结构件焊接变得可规划、可重复、可控制。

二、产品核心作用
工厂现场常见焊接痛点——如大型工件翻转依赖吊装、仰焊位置成型差、窄间隙焊缝难以观察、多面焊需反复装夹、工人长时间高空或弯腰作业等——均可通过复合型变位机有效缓解。该设备具备自动翻转、连续回转、垂直升降、多角度精确定位等功能，可将工件在三维空间内按工艺要求动态调整至理想焊接姿态，显著减少人工干预频次，规避视觉盲区与操作死角，提升焊缝一次合格率与表面成形一致性，同步降低劳动强度与安全风险。

三、主流产品分类
按结构形式分为立式、卧式、L型、门式；按轴数配置分为双轴、三轴、四轴、五轴；按驱动方式分为伺服电机驱动、液压驱动、变频调速驱动；按头尾架形式分为单驱动头架+从动尾架、双驱动头尾架、无尾架悬臂式；按工件适配性分为筒体专用型、环焊专用型、箱体夹持型、异形件柔性夹具型。

四、整机结构与工作原理
复合型变位机由刚性机架、高承载回转支承、精密传动系统（含减速机构与联轴器）、机械/液压锁紧装置、导电搭铁组件及集成化控制系统组成。运行时，PLC作为主控单元接收指令，通过伺服系统实现各运动轴同步响应；支持与焊接机器人建立外部轴通信，兼容主流品牌离线编程路径导入；可与滚轮架电气联动，实现筒体类工件的“旋转+轴向移动”复合运动，满足长直焊缝与环缝的连续跟踪焊接需求。

五、产品核心优势
结构设计注重整体刚性与重心平衡，运行振动小、停位稳；定位重复精度满足常规焊接工艺公差要求；多种接口预留便于与不同品牌机器人及周边设备对接；关键部件选材与防护等级兼顾工业现场粉尘、油污、温变等实际工况；整机故障率低，平均无故障运行时间长；符合GB/T 19001及焊接工装安全通用规范，可无缝接入无人值守智能产线。

六、适用行业与适配工件

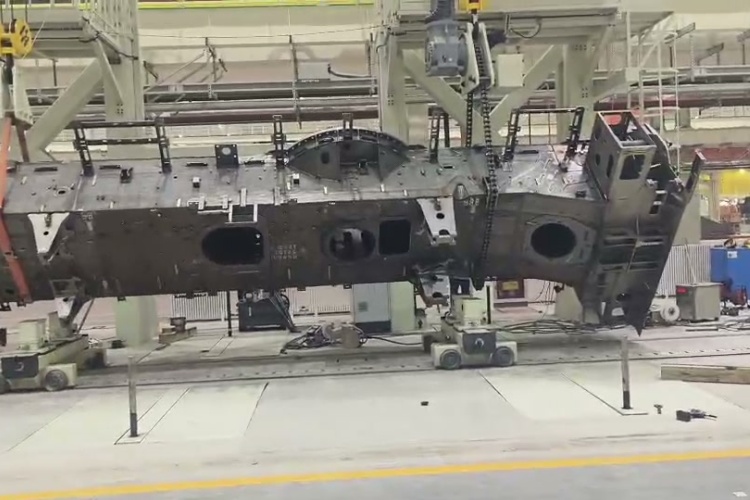

已成熟应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车副车架与电池托盘、风电塔筒法兰、液化气罐体、不锈钢储罐及各类五金支架类结构件。适配工件涵盖标准筒体、法兰盘、环形焊缝件、矩形箱体、带耳座或支腿的异形构件等，对非标结构具备较强工艺包容性。

七、配套搭配设备
可独立作为单工位焊接工装使用，亦可与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊/气体保护焊主机、快换式专用夹具等协同集成，构成模块化、柔性化焊接工作站或全自动产线，适配小批量多品种与大批量标准化两类生产模式。

八、科学选型要点
选型应以实际工件特征为出发点：重点考量最大负载重量与重心偏移距离，明确所需回转范围（如±120°或全周360°）、升降行程裕量、通孔直径是否满足穿轴或穿管需求；结合自动化程度确定轴数与控制协议；同步评估车间地面承重、电源容量、环境温湿度及防尘等级等现场约束条件。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注锂基脂；定期紧固地脚螺栓与传动连接件；核查锁紧机构动作可靠性；清理导电铜刷与搭铁端子氧化层；对裸露金属部件做周期性除锈补漆处理；所有电气线路须保持防护套管完好，避免踩踏与油浸。

复合型变位机的价值，不在参数堆砌，而在日复一日的稳定支撑——它不抢镜，却让每一道焊缝更可靠；不喧哗，却为智能制造铺就最扎实的工装底座。徐州小树自动化深耕焊接工装领域多年，坚持用务实设计回应真实产线需求，让每一台复合型变位机，都成为客户产线上值得信赖的“静默协作者”。
