一、产品总述

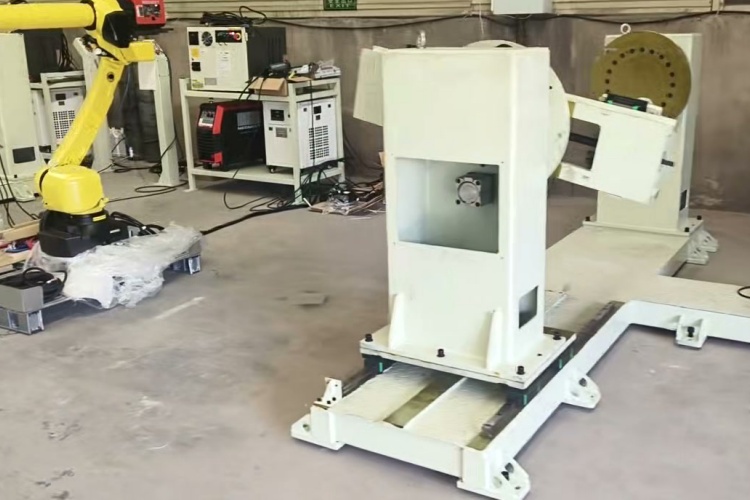

数控管法兰变位机是一种专为管类、筒体类及带法兰结构件设计的高精度焊接辅助工装设备，属于焊接自动化生产线中不可或缺的核心配套装备。在锅炉压力容器制造、大型管道预制、风电塔筒组焊等典型场景中，该设备承担工件姿态调整与精确定位任务，是传统手工焊接向机械化、智能化升级过程中的关键过渡环节。其本质功能在于将复杂空间焊缝“转化为”便于机器人或焊枪稳定施焊的平面或规则轨迹，切实支撑企业实现焊接工序的连续化、标准化与质量可控化。

二、产品核心作用
工厂实际焊接中，管法兰类工件常因结构不对称、法兰面与筒体轴线垂直度要求高、环焊缝多层多道叠加等特点，导致人工操作视角受限、仰焊/立焊比例高、焊缝余高不均、熔深波动大。数控管法兰变位机通过程序控制实现工件自动翻转、回转、升降及角度微调，使焊缝始终处于平焊或下向焊最佳位置；同时支持多角度精确对位，有效消除焊接死角，显著降低焊工劳动强度与职业健康风险，提升一次合格率与节拍稳定性。

三、主流产品分类
按结构形式分为立式、卧式、L型及门架式；按轴数配置分为单轴、双轴、三轴及四轴联动机型；按驱动方式分为伺服电机驱动、液压驱动与混合驱动；按头尾架结构分为单驱头架+从动尾架、双驱同步头尾架及可调距浮动尾架；按工件适配性分为通用型、管法兰专用型、偏心异形件适配型及重型筒体专用型。

四、整机结构与工作原理
设备主体由高强度焊接机架、高刚性回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收指令后驱动伺服电机经减速器带动回转台旋转，配合升降油缸或丝杠实现Z向位移，通过编码器反馈形成闭环控制。支持与焊接机器人共用同一控制器，实现外部轴联动；兼容离线编程路径导入，亦可与滚轮架组成复合变位系统，满足长筒体分段旋转焊接需求。

五、产品核心优势
整机采用重载结构设计，运行无明显振动与晃动；重复定位精度达±0.1°以内，长期使用不变形；多种接口协议兼容主流机器人品牌；防护等级满足车间油雾、粉尘环境要求；关键部件选型注重冗余设计，平均无故障运行时间超8000小时；具备急停、过载、限位、防碰撞等多重安全机制，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械臂架、压力容器封头法兰组焊、市政及油气管道预制、汽车排气系统总成、风电塔筒法兰对接、食品医药罐体、钢结构桥梁支座等制造领域。适配Φ200mm–Φ3500mm范围内的各类圆筒、锥筒、箱型梁、环形法兰盘、带支耳异形结构件等，对非标法兰孔距、偏心结构、多面焊接基准均有良好适应性。

七、配套搭配设备
可独立作为手动/半自动焊接工作站核心工装，亦可与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、TIG/MAG自动焊机及快换式专用夹具集成使用。支持Modbus、Profinet、EtherCAT等多种通信协议，便于纳入MES系统统一调度管理。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（如0–360°连续或±120°摆动）、升降行程需求、中心通孔直径、是否需多轴协同动作、现场地基承重能力及温湿度工况。特别注意法兰面跳动公差与设备回转同轴度匹配关系，避免因安装误差引发焊接轨迹偏差。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注极压锂基脂；定期紧固锁紧螺栓，校验机械限位开关可靠性；检查导电铜带接触状态，防止搭铁不良引发电弧损伤；对裸露金属部位进行周期性除锈补漆，严防潮湿环境锈蚀影响精度。

立足焊接工艺本质，回归工装实用价值——数控管法兰变位机不是炫技的终端，而是让每一处法兰焊缝都经得起探伤检验、扛得住工况考验的可靠支点。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、稳定控制与贴近产线的细节设计，助力制造企业一步一个脚印，走实智能制造升级之路。
