一、产品总述
复合多轴变位机是一种专为焊接工艺服务的高精度工件姿态调整装置，属于焊接自动化生产线中不可或缺的核心配套工装。它不是独立完成焊接的设备，而是通过精准控制工件的空间位置与姿态，为焊枪或焊接机器人创造最优作业条件。在传统手工焊向自动焊、半自动焊升级过程中，该设备有效弥补了人工翻转工件效率低、一致性差的短板，广泛应用于批量焊接、重型结构件焊接及复杂焊缝成型场景，是提升产线柔性、保障焊缝质量、降低人工作业依赖的关键基础装备。

二、产品核心作用
工厂实际焊接中常面临焊缝位置多变、工件体积大、翻转困难等问题，导致焊工频繁攀爬、仰焊俯焊多、接头易变形、熔深不均。复合多轴变位机通过集成回转、翻转、升降、倾斜等多种运动自由度，实现工件自动定位至平焊或近平焊位置，显著减少焊接死角，改善焊缝成形质量；同时避免人工吊装、撬动、垫高操作，降低劳动强度与高空作业风险，提升现场作业安全性与过程稳定性。

三、主流产品分类
按结构形式分为立式、卧式、L型、门式；按轴数配置分为双轴、三轴、四轴、五轴；按驱动方式分为伺服电机驱动、液压驱动、混合驱动；按头尾架布局分为单驱头架+从动尾架、双驱头尾架、无尾架悬臂式；按工件适配性分为筒体专用型、箱体专用型、风电法兰专用型、异形结构通用型等。

四、整机结构与工作原理

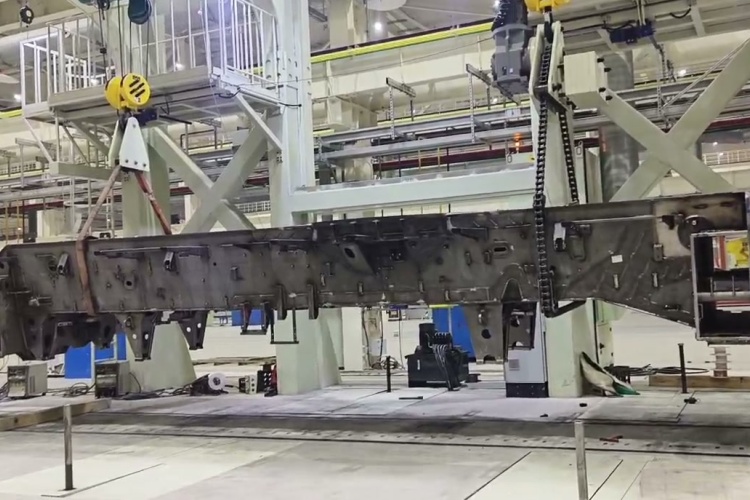

设备主体由刚性机架、高承载回转支承、精密减速传动系统、机械/液压锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，各轴动作由伺服系统协同控制，支持与焊接机器人外部轴联动，可接入离线编程系统实现焊缝路径与变位轨迹同步规划；部分机型集成滚轮架功能，实现筒类工件连续旋转与轴向变位复合运动，满足环缝、纵缝一体化焊接需求。

五、产品核心优势
结构设计注重静态刚性与动态惯量匹配，运行平稳无抖动；重复定位精度满足常规焊接工艺要求；多种接口协议兼容主流机器人品牌；整机防护等级适配车间油雾、粉尘环境；关键部件选型兼顾寿命与维护便利性；具备急停、限位、过载、断电抱闸等多重安全机制，可无缝嵌入无人化智能焊接产线。

六、适用行业与适配工件
已成熟应用于工程机械主机厂、压力容器制造、大型钢结构桥梁、汽车底盘与副车架产线、风电塔筒与轮毂装配、食品医药罐体、化工储罐及通用五金结构件加工等领域。适配工件涵盖直径0.3–4米级筒体、直径1–6米环形法兰、长宽高2–12米箱体结构、带凸台/开孔/斜面的异形构件等。

七、配套搭配设备

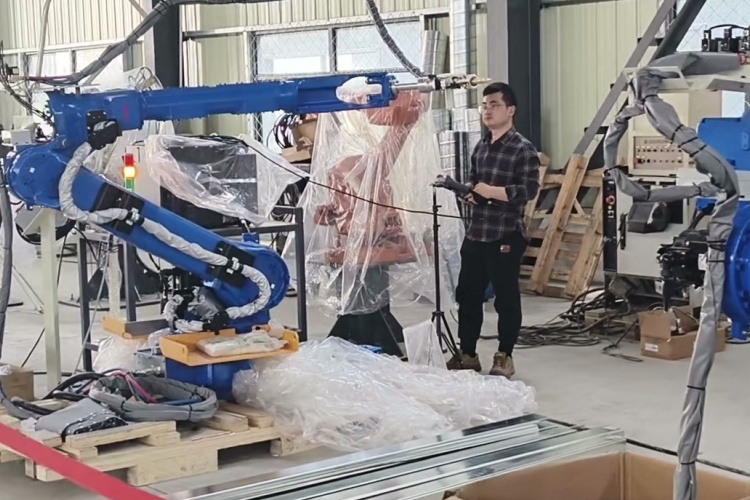

可与各类弧焊机器人（MIG/MAG/TIG）、焊接操作机、自动埋弧焊机、等离子焊机、激光复合焊设备配套使用；支持与滚轮架、托辊组、专用夹具、清枪站、烟尘净化系统等协同集成，既可作为单工位柔性焊接单元，也可作为全自动焊接产线中的标准工位模块。

八、科学选型要点
选型需综合评估工件最大负载及重心偏移量、所需最小回转半径与最大翻转角度、升降行程范围、中心通孔尺寸、是否需导电功能、对接机器人品牌通讯协议、现场地基承重与空间净高，以及后续是否预留扩展轴数接口等实际工况因素，避免功能冗余或能力不足。

九、日常维保注意事项
建议每500小时检查减速机油位与清洁度，定期补充指定型号润滑脂；每1000小时目视检查回转支承齿面磨损及密封状态；每日确认锁紧机构动作可靠、线路无缠绕破损；季度清理导电铜刷与搭铁端子氧化层；雨季加强机身漆面与螺栓连接处防锈巡检。

立足焊接本质，回归工艺本源。复合多轴变位机不追求参数堆砌，而专注在每一次翻转、每一程定位、每一处配合中，为真实产线提供稳、准、久的工件姿态支撑——徐州小树自动化，以扎实结构设计与工程化思维，持续助力中国制造业焊接环节的务实升级。
