一、产品总述
三轴水平变位机是焊接自动化生产线中不可或缺的核心配套工装，属于专用型工件姿态调整设备。它不直接参与焊接过程，但通过精准控制工件的空间位置与姿态，为焊枪或机器人提供最优可达焊接路径。在传统手工焊向自动焊、半自动焊升级过程中，该设备承担着“让焊缝始终处于平焊或船形焊位置”的关键任务，广泛应用于批量稳定、质量要求高的中大型结构件焊接场景，是提升产线智能化水平与工艺一致性的基础保障。

二、产品核心作用
工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部焊缝难以接近、异形件多角度焊缝质量波动大等问题。三轴水平变位机通过X/Y/Z三向联动——即水平回转、横向翻转、垂直升降，实现工件自动翻转、多角度对位、重心动态平衡调整等功能。操作人员无需攀高、无需反复吊装，即可将复杂焊缝持续置于理想焊接位置，显著减少人工干预，降低因视角受限导致的咬边、未熔合等缺陷，同时减轻劳动强度，提升作业安全性与焊缝成型稳定性。

三、主流产品分类
按结构形式分为立式框架型、卧式平台型、落地式基座型；按轴数配置分为单轴回转式、双轴翻转式、三轴水平变位机；按驱动方式分为伺服电机驱动型、液压驱动型、混合驱动型；按头尾架结构分为双驱动头尾架型、单驱动头架+从动尾架型、无尾架悬臂支撑型；按工件适配性分为通用型、罐体专用型、风电法兰专用型、管道对接专用型。

四、整机结构与工作原理

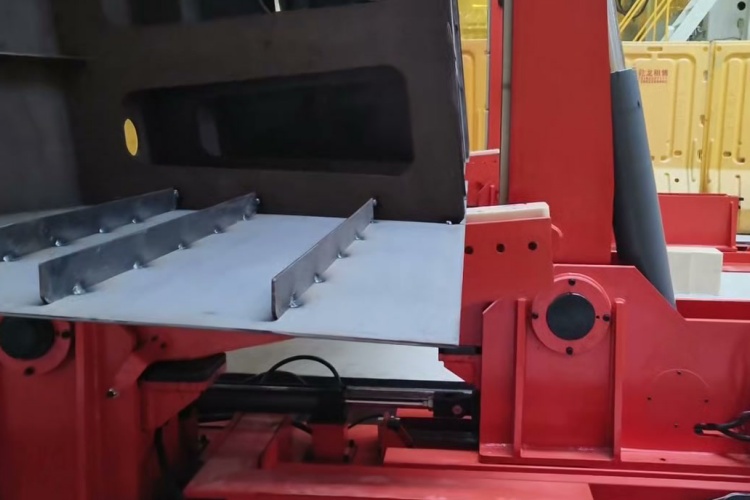

三轴水平变位机由高强度机架、精密回转支承、伺服减速传动系统、机械锁紧与液压锁紧双重机构、导电搭铁装置、工业级PLC控制系统等组成。运行时，控制系统接收指令后，驱动各轴伺服电机协同动作，实现回转、翻转、升降三自由度联动；支持与焊接机器人共用同一控制平台，可作为外部轴接入机器人系统，兼容主流品牌离线编程软件；亦可与滚轮架同步联动，完成长筒体连续变位焊接。

五、产品核心优势
结构刚性强，承载状态下运行无明显弹性变形；三轴运动平稳，低速启停无抖动；重复定位精度满足常规焊接工艺要求；接口标准化程度高，适配多种品牌机器人及焊机；整机防护等级符合车间粉尘、油雾环境使用需求；关键部件寿命长，平均无故障运行时间达行业可靠水平；支持接入MES系统，具备远程监控与状态反馈能力，可无缝融入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架零部件、风电塔筒与法兰、食品医药罐体、化工储罐、五金结构件加工等行业。适配工件类型涵盖标准筒体、环形法兰、矩形箱体、H型钢组合构件、L型支架、带凸台异形件等，对非对称、偏心、多面焊缝结构件具有良好的姿态适应能力。

七、配套搭配设备
可独立作为手动/半自动焊接辅助工装使用，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机集成应用；常与主动式滚轮架联用实现长焊缝连续变位；亦可配合专用夹具、浮动支撑、激光寻位系统构成完整智能焊接工作站。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（如±120°或全周回转）、升降行程需求、通孔直径或支撑跨度、是否需与机器人同步通信、现场地面承重与空间限高等因素，避免仅以吨位单一参数决策，应结合实际焊接节拍与工艺路径进行系统匹配。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期更换；每季度清洁并润滑回转支承齿圈与滚道；确认线路护套无破损、接插件无松动；每月校验锁紧机构响应速度与夹紧力；导电搭铁铜刷磨损后及时更换；机身外露金属面视环境定期除锈补漆，防止焊渣飞溅腐蚀。

立足焊接本质，回归工艺本源。三轴水平变位机不是炫技的智能终端，而是日复一日托举焊缝走向稳定的工业基石。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与现场思维，为制造业自动化升级提供真正可用、耐用、好用的变位解决方案。
