一、产品总述
三轴伺服变位机是焊接自动化生产线中不可或缺的核心配套工装，属于高精度、多自由度的工件姿态调整装置。它不直接参与焊接过程，但通过精准控制工件的空间位置与姿态，为焊枪或焊炬创造最优可达路径与稳定作业条件。在传统手工焊、半自动焊向智能化焊接升级过程中，该设备承担着“让工件主动配合焊枪”的关键角色，广泛应用于中大型结构件批量焊接场景，是提升产线柔性、保障焊缝质量、降低人工依赖的基础性工艺装备。

二、产品核心作用
工厂实际焊接中常面临焊缝位置复杂、仰焊/立焊比例高、人工翻转耗时费力、重复定位误差大等问题。三轴伺服变位机通过X/Y/Z三向独立运动——包括绕水平轴翻转（倾翻）、绕垂直轴回转（旋转）、沿竖直方向升降（抬升），实现工件多角度自动对位。可将原本需多人吊装、敲击、垫块找正的工序，简化为一键启动、程序复位的操作流程，显著减少焊接死角，改善熔池成形一致性，降低焊工劳动强度与高空/受限空间作业风险，从源头提升一次合格率与节拍稳定性。

三、主流产品分类
按结构形式：落地式、悬臂式、平台式、龙门式；
按轴数配置：单轴、双轴、三轴伺服变位机；
按驱动方式：伺服电机直驱型、伺服+减速机传动型；
按头尾架机型：双L型、C型+L型、双C型、一体式头尾同驱型；
按工件专用机型：筒体专用型、罐体卧式型、箱体夹持型、风电法兰适配型、异形件快换接口型。

四、整机结构与工作原理
三轴伺服变位机由高强度焊接机架、精密回转支承、伺服传动系统（含减速机与联轴器）、液压/机械锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，各轴伺服电机接收控制指令，经同步算法协调动作，实现平滑启停与微米级位置保持；支持与焊接机器人共用同一控制器，作为外部轴参与轨迹规划；兼容主流品牌离线编程软件，可预设多工位焊接姿态序列；亦可与滚轮架电气联动，满足长筒类工件连续变位焊接需求。

五、产品核心优势
结构刚性强，满载运行无明显弹性变形；三轴运动平稳，低速无爬行、高速无抖动；重复定位精度优于±0.1°，满足高要求焊缝跟踪需求；接口标准化程度高，适配多种机器人品牌与焊机系统；关键部件防护等级达IP54，适应粉尘、油雾、飞溅等典型车间环境；平均无故障运行时间超8000小时，维护节点明确，长期服役性能衰减可控；具备安全急停、软限位、过载保护等多重机制，可无缝接入无人化焊接产线。

六、适用行业与适配工件
广泛服务于工程机械主机厂、压力容器制造企业、钢结构桥梁厂、汽车底盘及副车架供应商、风电塔筒与法兰加工单位、食品医药罐体生产商、以及各类五金结构件加工厂。适配工件涵盖直径Φ300–Φ3000mm的筒体与环焊缝类零件，高度≤3500mm的箱体与框架结构，重心偏移量较大的异形构件，以及带法兰、支耳、接管等局部凸出特征的复合结构件。

七、配套搭配设备

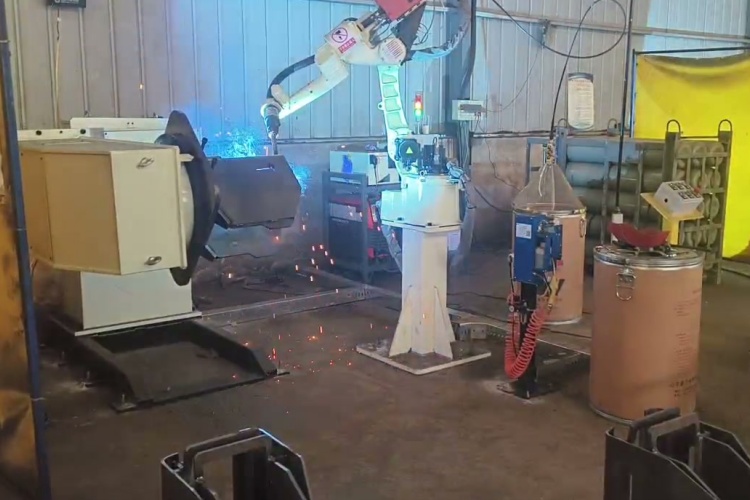

可独立作为手动/半自动焊接工作站核心工装使用，更常见于与6轴焊接机器人、龙门式焊接操作机、自动埋弧焊机、气体保护焊机协同作业；支持加装专用夹具模块，与滚轮架组成复合变位系统；亦可集成于全自动焊接专机或柔性焊接单元中，作为标准功能单元参与整线逻辑控制。

八、科学选型要点
选型须综合评估：工件最大重量及重心距机架中心的距离；所需倾翻角度范围（常见±120°）与回转角度（0–360°连续或分度）；升降行程是否满足焊枪接近性要求；通孔尺寸是否兼容现有滚轮架或支撑工装；是否需与特定机器人品牌做轴同步；现场地面承重、电源容量、冷却条件等基础工况。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注防锈润滑脂；定期紧固传动连接螺栓，校验锁紧机构响应灵敏度；检查导电刷接触状态，防止焊接电流分流引发打火；电缆拖链走向应无扭曲卡滞，外露线缆加装护套；机身表面定期除锈补漆，尤其底座与地脚接触面。

立足焊接工艺本质，三轴伺服变位机的价值不在炫技，而在日复一日的稳定输出——让每一道焊缝更可控，让每一次装夹更省心，让自动化改造真正落得下、跑得稳、用得住。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠控制与贴近产线的细节设计，助力制造企业夯实智能焊接的物理基础。
