一、产品总述
单轴焊接变位机是焊接自动化产线中不可或缺的基础性工装设备，属于焊接工艺装备体系中的核心定位与姿态调整单元。它不直接参与熔焊过程，但通过稳定承载并精准调控工件空间姿态，为焊枪或机器人提供最优可达焊接位置。在传统手工焊向半自动、全自动焊接升级过程中，单轴焊接变位机承担着“让工件动起来、让焊缝转到位”的关键角色，广泛应用于产线改造、工位优化与工艺标准化建设，是提升焊接一致性与产线柔性的重要物理支点。

二、产品核心作用
工厂现场常见焊接痛点——如立焊仰焊困难、环缝起收弧质量波动、大型结构件翻身靠吊装、焊工频繁攀高换位、多面焊需反复装夹等，均可通过单轴焊接变位机有效缓解。该设备可实现工件绕单一回转轴的连续回转、精确角度定位、低速恒速翻转及部分机型附带的升降/倾斜联动，使复杂焊缝始终处于平焊或船形焊位，显著改善熔池成形条件，减少气孔、未熔合等缺陷；同时降低操作者劳动强度，规避高处作业与热辐射风险，从源头保障焊接质量稳定性与人员作业安全。

三、主流产品分类
按结构形式分为落地式、平台式、悬臂式；按轴数配置分为单轴（基础型）、双轴（含翻转副轴）、多轴协同型；按驱动方式分为伺服电机驱动、普通电机+减速机驱动、液压驱动；按头尾架配置分为双驱动头尾架型、单驱动头架+从动尾架型、无尾架悬臂支撑型；按工件适配性分为通用型、筒体专用型、法兰盘类专用型、箱体类专用型等。

四、整机结构与工作原理

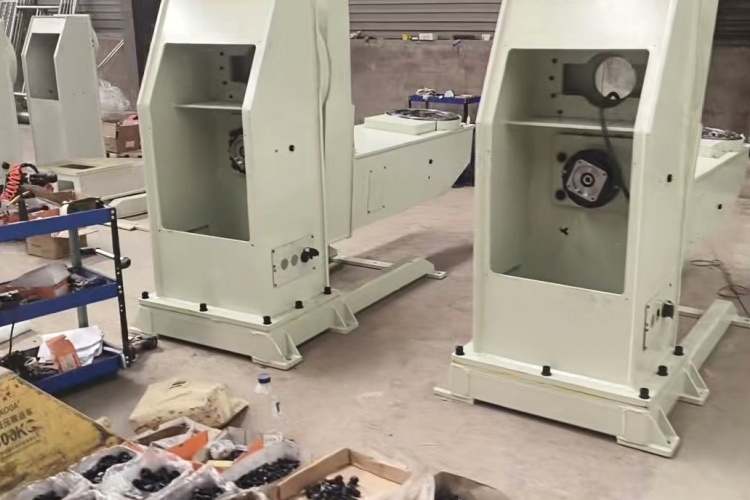

单轴焊接变位机由刚性机架、高承载回转支承、精密传动系统（含减速机构与联轴器）、机械/液压锁紧结构、导电搭铁装置、防护式电控柜及人机交互单元组成。运行时，PLC接收指令后驱动伺服系统输出设定转速与角度，通过闭环反馈确保回转精度；支持与焊接机器人共用同一控制系统，作为外部轴参与轨迹规划；亦可接入离线编程平台实现焊缝路径预演；部分机型预留滚轮架同步接口，实现筒体类工件的旋转+轴向进给复合运动。

五、产品核心优势
结构设计注重静刚度与抗扭性，整机振动小、运行平稳；回转定位重复精度满足常规焊接工艺要求；模块化结构便于现场安装与后期维护；兼容主流机器人品牌通信协议，适配多种焊机与夹具接口；关键部件选用工业级防护等级元器件，长期满负荷运行故障率低；所有运动部位设有机械限位与电气互锁，符合GB/T 15706机械安全基本要求。

六、适用行业与适配工件
广泛应用于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与支架、风电塔筒法兰、液化气罐体、不锈钢储罐及各类五金金属结构件的焊接工序。可稳定承载筒体、环形法兰、矩形箱体、L型支架、T型接头及部分异形铸焊结构件，对表面平整度与重心偏移具备较强适应能力。

七、配套搭配设备

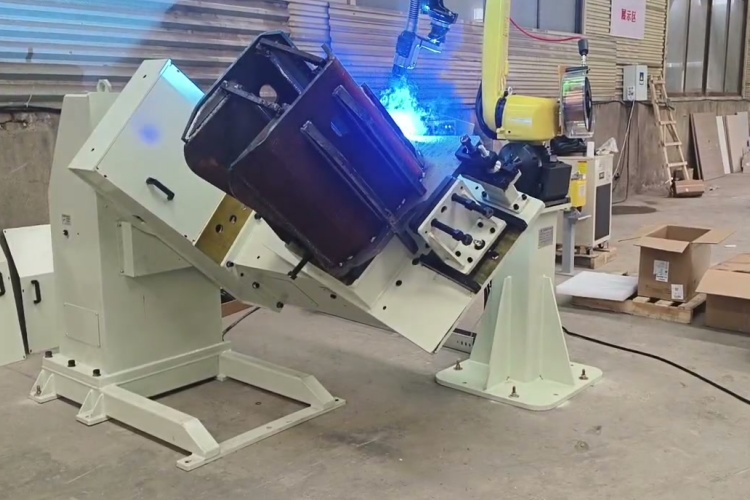

可独立作为人工焊接辅助工位使用，更常与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机组合应用；支持与滚轮架联机实现长直焊缝连续焊接；可集成于专用夹具系统，配合激光跟踪或电弧传感技术构成闭环智能焊接单元；亦可作为模块嵌入整线MES调度系统，支撑无人化产线运行。

八、科学选型要点
选型需综合评估工件最大负载与重心偏距，明确所需回转角度范围（0–360°或受限区间）、是否需要升降/倾翻功能、通孔直径或支撑跨度要求、现场电源与气源条件、与现有机器人或控制器的通讯协议匹配性，以及车间粉尘、湿度、温差等环境因素，避免“大马拉小车”或“小马拉大车”，确保设备性能与生产节拍相匹配。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防锈润滑剂；定期紧固地脚螺栓与传动连接件；检查导电铜刷磨损情况，确保搭铁电阻＜4Ω；对裸露线路加装波纹管防护；锁紧机构须每月做空载动作校验；机架外露金属面视腐蚀程度进行除锈补漆处理。

立足焊接本质，回归工艺本位。单轴焊接变位机不是炫技的终端，而是托举每一次稳定引弧、每一寸均匀焊道的坚实基座。徐州小树自动化深耕焊接工装领域多年，坚持将可靠性、适配性与可维护性作为产品设计的第一标尺，以务实之姿，助力中国制造焊接工序真正迈向高效、一致、可持续。
